上海容灾中心工程BIM服务

用地面积：42140 m²

建设地点：上海市北工业园区北部

建筑类型：国家电网公司集中式信息系统数据中心

建筑面积：28124 m²

建筑规模：

地下建筑面积7807 m²

地上建筑面积20317 m²

建筑高度23.950m（从室外地面至屋顶女儿墙高度）

建筑高度28.650m（从室外地面至屋顶装饰百叶顶高度）

柴油发电机房9.1m

抗震设防烈度：7度

设计时间：2010.09

项目概述：

上海容灾中心工程，建筑面积28124平方米，容灾中心地下一层地上四层，建筑面积28412平方米，柴油发电机房、油泵间建筑高度9.1米，建筑面积1703平方米。工程建设单位为上海市电力公司，设计单位为上海现代建筑设计有限公司。

上海容灾中心工程BIM服务（一）

本项目涉及专业众多、设备系统复杂、工期紧、对材料、人工成本控制要求高，针对上述主要问题，决定以 BIM技术为基础展开针对性研究，以提高工程管理水平和效能化监测能力，解决建设中存在的难题。

BIM服务内容：

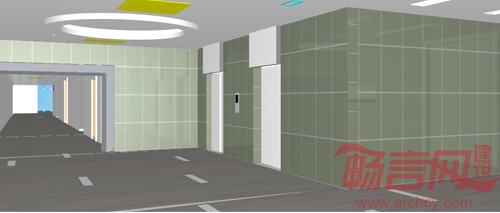

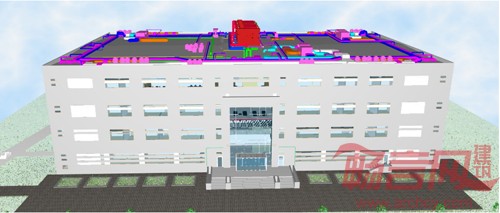

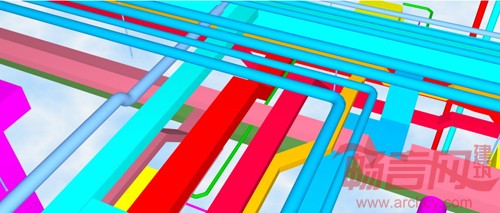

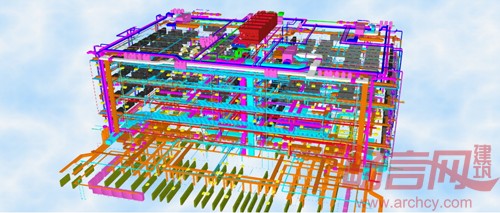

根据甲方提供的图纸，搭建出机电、建筑和室内装饰的精确BIM模型，在此基础上进行设备管线碰撞检查、优化调整，通过BIM模型指导实际施工。

通过BIM模型进行4D施工模拟进度控制。

通过人流分析进行安全控制以及进行工程量动态统计。

将施工过程资料与模型整合，达到在BIM模型中可以查看施工过程中的文件。

在竣工BIM模型的基础上开发用于读取BA监控系统数据及故障三维定位的对建筑设备和机房配套设备进行管理和维护的数据库软件平台，实现BIM模型对监控系统的数据读取和故障点三维定位，提高了对容灾中心建筑配套设施的监控能力和安全保障。

上海容灾中心工程BIM服务（二）

上海容灾中心工程BIM服务（二）

上海容灾中心工程BIM服务（三）

上海容灾中心工程BIM服务（四）
