东莞篮球中心主体育馆

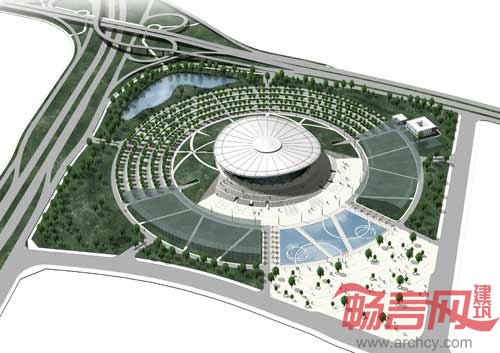

鸟瞰图

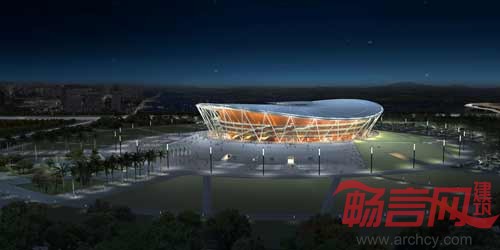

夜景图

东莞篮球中心主体育馆项目位于广东省东莞市寮步镇西侧，为全国第一个NBA标准比赛场馆，建成后将成为区域地标性建筑。项目地上建筑面积57000平方米，地下5500平方米，建筑总高度37米。

体育馆外形为倒锥台几何体，顶面为马鞍面，投影为直径约160M圆形；顶面的大截面圆钢管外沿环，象征着篮球架的篮框；倒锥台侧面有三角形网眼的三向网格曲面幕墙象征着篮框下面的篮网，更体现了篮框的隐喻形象。该项目目前处于上结构施工阶段，计划于2011年9月竣工。

本工程主馆看台及附属结构地上六层，局部地下室地下二层，现浇钢筋混凝土框架结构。

屋盖结构平面直径约为160m，外环呈马鞍形。外环高度为16.64m到26.79m，内环最大高度27.22米。屋盖结构由外环的28根落地V形柱和位于直径119.76～128.22m近似椭圆上、落在主体看台上的28根斜柱支承。屋盖由3部分组成：内外两排柱之间的径向单跨梁（跨度15.165～19.39m）、跨度44.88～49.11m的平面桁架、直径30m（高度10m）的内环及其屋盖。屋盖的实际跨度为平面桁架和内环跨度之和，即119.76～128.22m。屋盖结构形式可以看成是桁架、梁和悬吊屋盖的组合。为保持屋盖结构的整体稳定性，径向构件（结构）之间用刚性檩条连接，檩条间设水平交叉支撑。为保持内环结构的水平刚度，在内环下弦平面设置交叉拉索。

径向桁架采用单向斜拉杆的三角桁架，这也是本工程钢结构的一大特点，截面最高10m。上弦构件截面为腹板上伸的箱型截面500（H）x600（B）x10~50，便于屋面天沟的安装；下弦构件截面为箱型截面300（H）x500（B）x12~30；竖腹杆为Ø273x7.1；斜腹杆为Ø65的钢棒。外环梁钢管Ø1016x30，外围V型支撑柱Ø610x25，幕墙环梁Ø711x45。

体育馆倒锥台侧面均为三向网格单层曲面拉索玻璃幕墙。幕墙下端固定在地面混凝土梁上（直径128米），上端连接在屋盖环梁上（直径155.2）米，幕墙高度为16.75~26.65米，幕墙面积约1万平方米。从目前掌握的资料来看，此幕墙为世界上周长和单体面积最大的三向网格曲面拉索幕墙。索网幕墙结构为双轴对称结构，按对称轴可分成四部分。每个部分内三角形玻璃板的大小各不相同。索网幕墙结构由横向和斜向不锈钢钢索组成，竖向钢索采用双束钢绞线，水平钢索采用单束钢绞线。

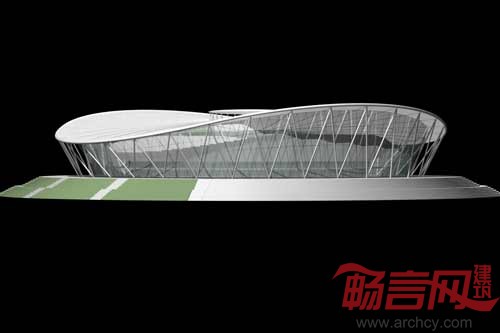

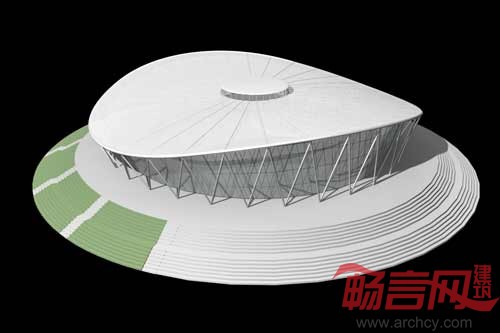

效果图

本工程实际跨度超过120m，屋盖结构形式可以看成是桁架、梁和悬吊屋盖的组合形式，为非常规结构形式。同时，与一般的大跨屋盖不同的是，屋盖结构和连接在其上的环状索网幕墙结构的相互作用效应十分明显。在考虑计算模型时，除了需要建立屋盖结构和索网幕墙结构的各自独立的模型之外，还应建立二者组合成的整体模型，对3个模型分析结果进行比较，对结果进行必要的修正。本工程属超限大跨结构，进行了超限建筑工程抗震设防专项审查。抗震设防性能目标为：小震时结构不破坏，构件和节点在弹性范围内，应力比<0.85; 中震时结构可修复，构件和节点在弹性范围内，应力比<0.85;大震时不倒塌，构件和节点在弹性范围内，应力比<1.0。

三向索网在节点处通过特殊设计的夹具，保证在节点处斜向索不与节点的发生相对位移，而允许横向索与节点发生相对位移，位移方向沿横向索轴力方向。在施工过程中，按照事先设计好的预应力值张拉横向索，横索张紧后自然张紧斜向索，形成整片索网的预应力结构体系。

本工程德国GMP与中国建筑科学研究院合作设计。钢结构及幕墙结构的方案及初步设计前期工作德国SBP完成，结构超限审查、施工图设计及幕墙索结构施工张拉分析工作均由中国建筑科学研究院完成。

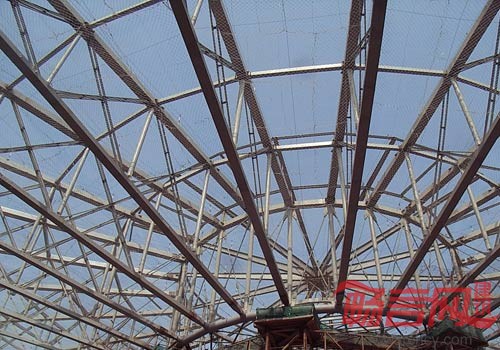

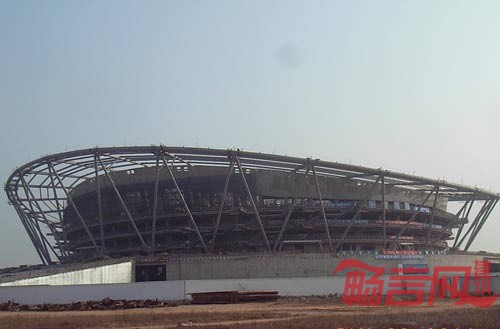

施工实景图
