曼宁家丽乐金属落水系统
来源:畅言网 2012-06-03
产品简介
很多情况下,屋面渗漏都和没有高效、合理的导水方式有直接的联系;同时,不少建筑的外观效果却又因为导水系统的突兀而受到影响。为了尽快将屋面的积水排出,同时又不影响建筑的美观,采用高质量的导水方案是理想的解决方法。
丽乐金属落水系统是高品质的屋顶雨水排水系统,采用是3003铝锰合金压制而成,表面喷涂有高耐候性聚酯烤漆;可以使用在新建或者改建项目,增加建筑立面美观。
技术参数
参照GB/T 17748-2008 标准,丽乐金属落水系统在附着力、耐冲击性、涂层耐盐酸性、涂层耐碱性、涂层耐硝酸、涂层耐油性、涂层耐溶剂性和300小时耐人工气候老化方面完成达到指标要求。

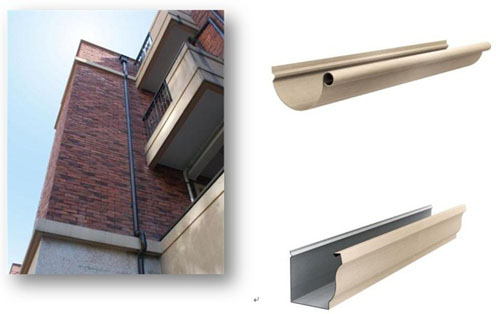

产品图片
产品特点
1.外形设计独特,与建筑浑然一体,美观大方
2.耐候性强,历久弥新,不退色
3.多种色彩可供选择,实现设计师追求的视觉效果
4.排水能力可靠
5.精度高,不渗漏,施工简便
6.配件丰富齐全
设计要点
1.设计重现期是指设计暴雨强度出现的周期。经一定长的雨量观测资料统计分析,等于或大于某暴雨强度的降雨出现一次的平均间隔时间。其单位通常以年表示。

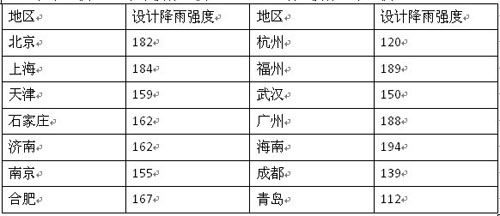

2.设计降雨强度见下表(重现期=5)
3.计算屋面汇水面积
屋面汇水面积=屋面水平投影面积+超出屋面侧墙正投影一半面积
4.选择成品檐沟的尺寸和形状
5.计算每根落水管的汇水面积
以上海地区为例:落水管的汇水面积=558×5×7.5÷184=113㎡
6.雨水管数量= 屋面汇水面积/每根落水管的汇水面积(当结果为非整数时,取大于此结果的最小整数为准)
7 细部进行节点设计:防溢流设计等

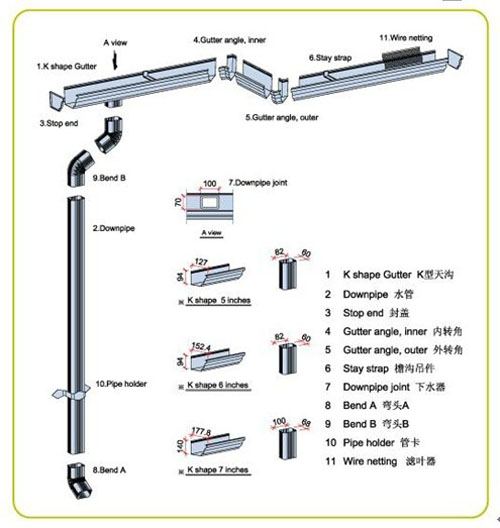

产品构造图

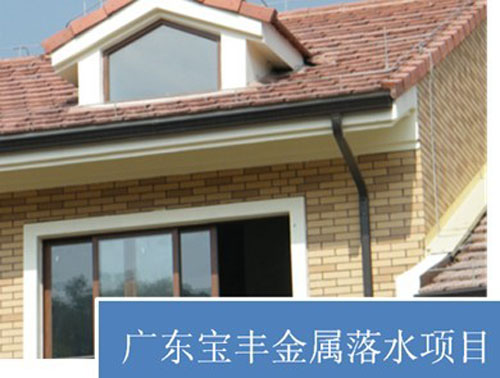

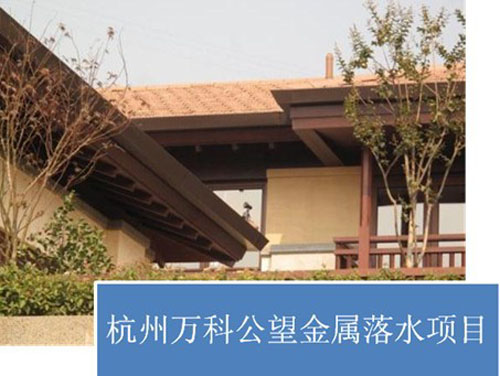

工程实例:
