广州单梁全钢冷却塔设备有限公司产品介绍

企业简介

单梁全钢冷却塔是目前全国极少数只生产全钢冷却塔不生产玻璃钢冷却塔的厂家，全钢环保。公司在广州、深圳均自购写字楼自用。团队在冷却塔行业做了整整20年，坚定地走专业化路线，赢得了众多客户的青睐。

单梁全钢冷却塔是目前冷却塔行业最高标准配置、超低噪音标准配置的冷却塔。标准配置采用进口钢板，克莱特菲尔八叶350mm宽的风机，进口电机、进口轴承，四到八弹簧减震器，贯穿式大水盆等等最优质的材料和配件。单梁全钢冷却塔寿命25年以上，单梁全不锈钢冷却塔寿命50年以上。

“单梁”是专业研发、设计、生产全钢冷却塔的厂家，是全钢冷却塔专家，同时也是冷却塔降噪专家，为客户提供整塔一体化设计、生产、安装降噪方案，按照实际情况为客户出具具体详细方案，专业解决冷却塔噪音扰民问题，并获得了降噪和降低频振动方面的专利。“单梁”只生产最好的冷却塔，打造世界一流品质。

联系方式：李小敏 15975332264

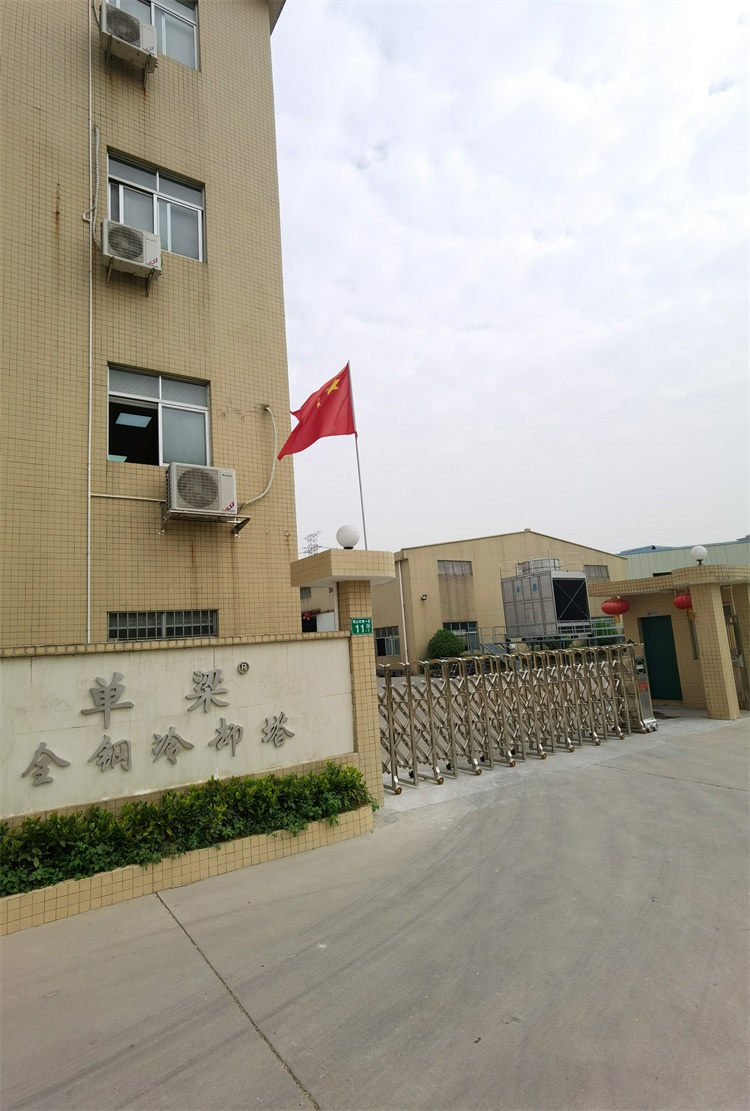

广州总公司办公环境

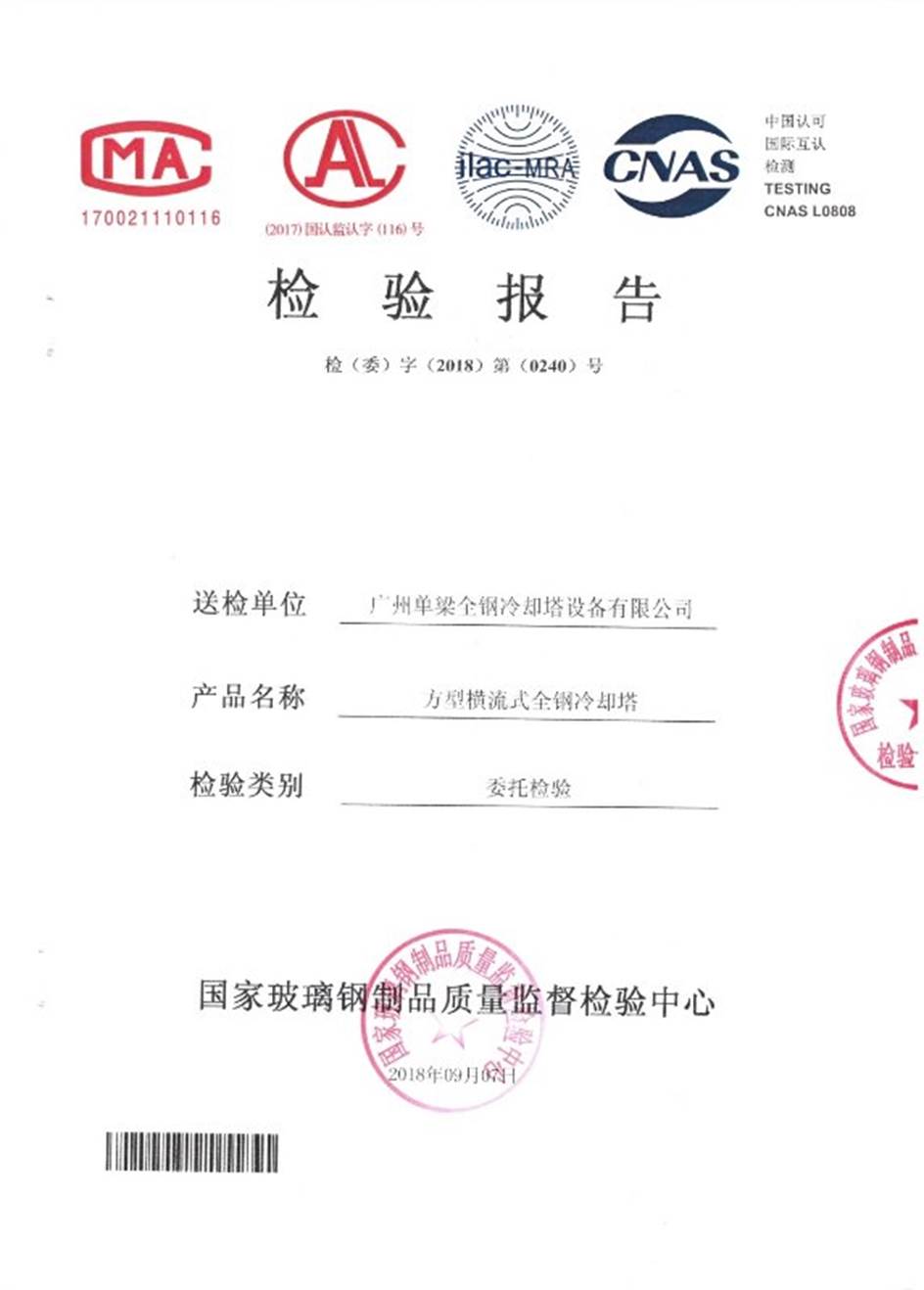

单梁全钢冷却塔国家检测报告

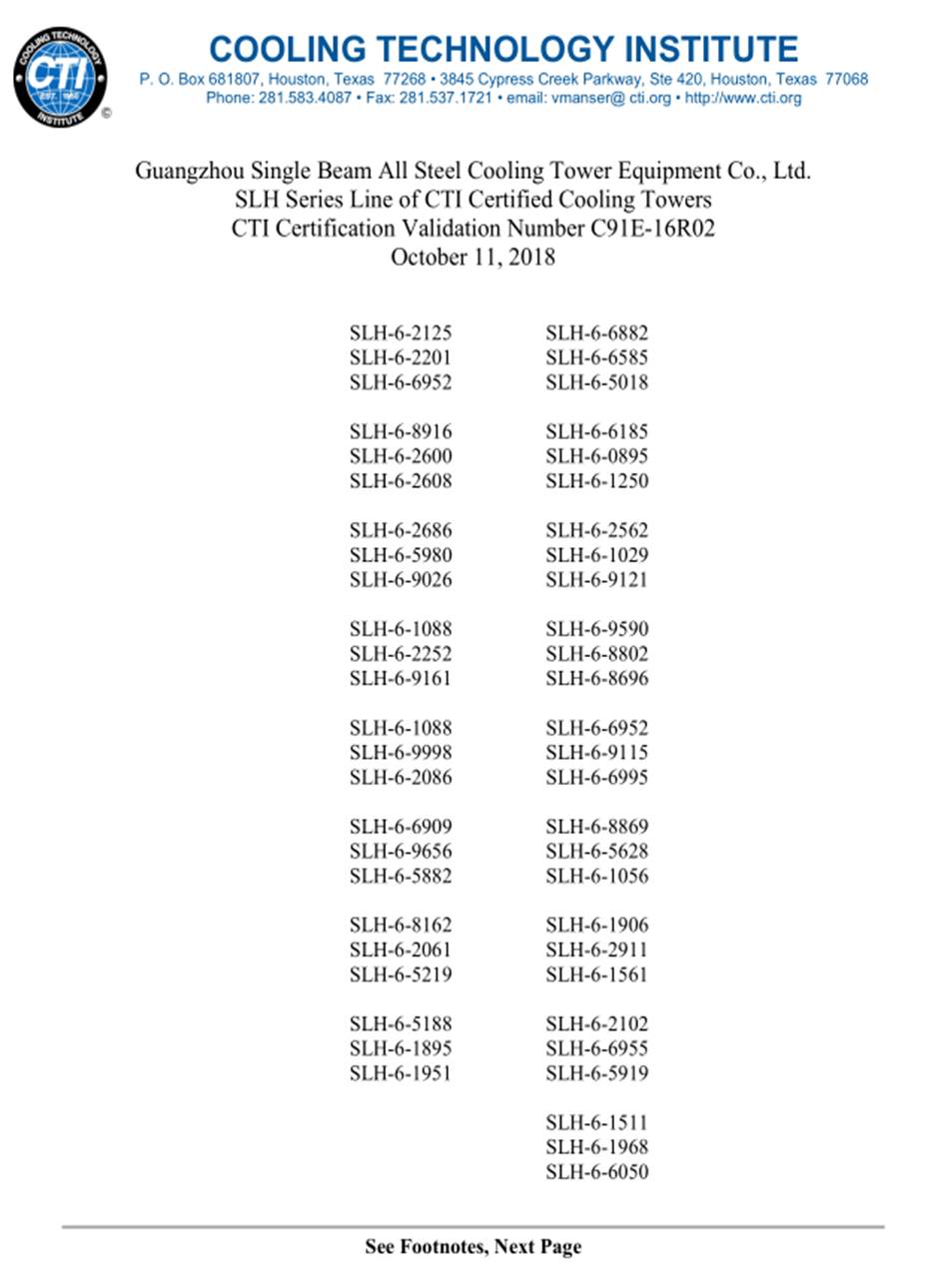

单梁全钢冷却塔美国CTI检测报告

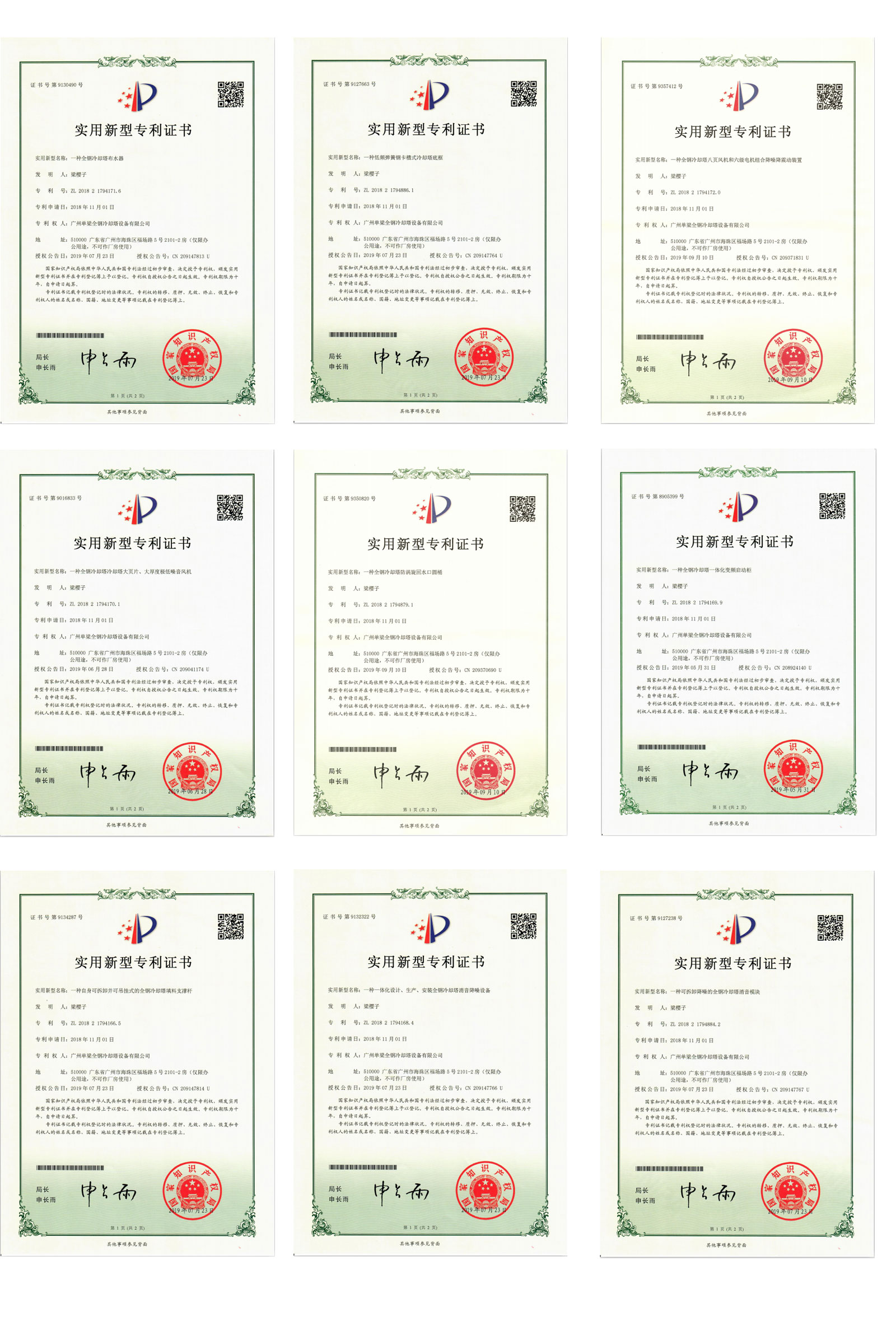

单梁全钢冷却塔专利证书



底部框架结构

我司塔体底部框架采用10号槽钢材料，坚固、受力、耐用。10号槽钢强度、刚度、硬度远远超过折弯C型钢，保证了整塔的稳定性，坚固性并且大大提升了抗台风能力。其他很多厂家，为了节约成本，底部没有框架，也不是采用槽钢材料，不能够直接安装弹簧减震器。

其他很多厂家集水盘采用小方块模式，在节约成本的同时，也减轻了塔体集水盘的重量。但这样做在停机和开机时会产生溢水和抽空现象。如果他们采用大集水盘模式，那么他们现有的底部C型钢框架会出现受力不够问题，可能出现集水盘变形等现象。还有些厂家直接把小集水槽受力在基础上，这样增加了减震的难度。

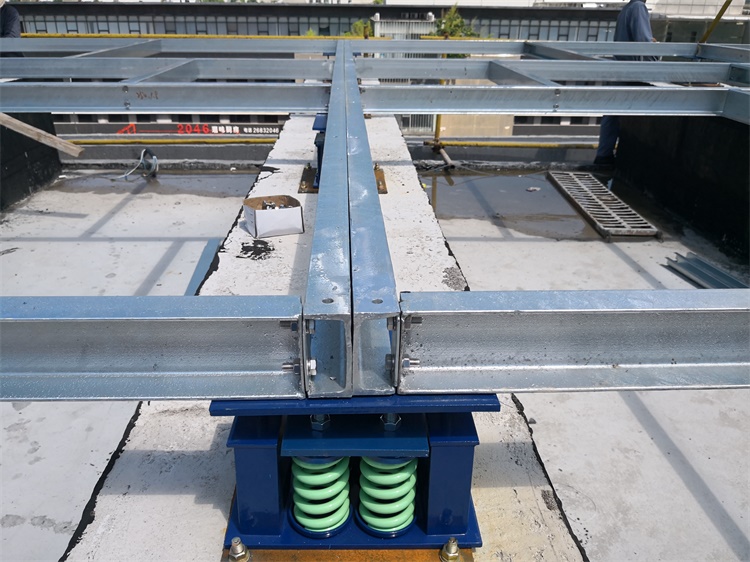

底部整体框架结构

客户如果需要安装弹簧减振器，我司底框采用10号槽钢结构，可以直接连接四弹簧减震器，无需为了安装四弹簧减震器再额外增加工字钢结构基础。

很多厂家底部无框架，只有立柱部分全部受力，不能直接安装四弹簧减震器，需要再做工字钢基础，该笔费用为隐形费用，冷却塔厂家不承担，最后要增加到业主采购成本里，费用不菲，在此提醒说明！

顶部框架结构

我司塔体顶部框架也采用10号槽钢材料，坚固、受力、耐用。塔体顶部受力多，如果受力不够易产生变形。

我司小型塔立柱采用进口G235重镀锌钢板制作。大型塔立柱全部采用10号槽钢制作。大型塔重量大，需要更安全更受力的承重钢材。

我司塔体真材实料，塔体牢固耐用，使用寿命长。可以抵抗16级以上台风。

我司全钢冷却塔全部采用304不锈钢螺栓进行连接及固定。

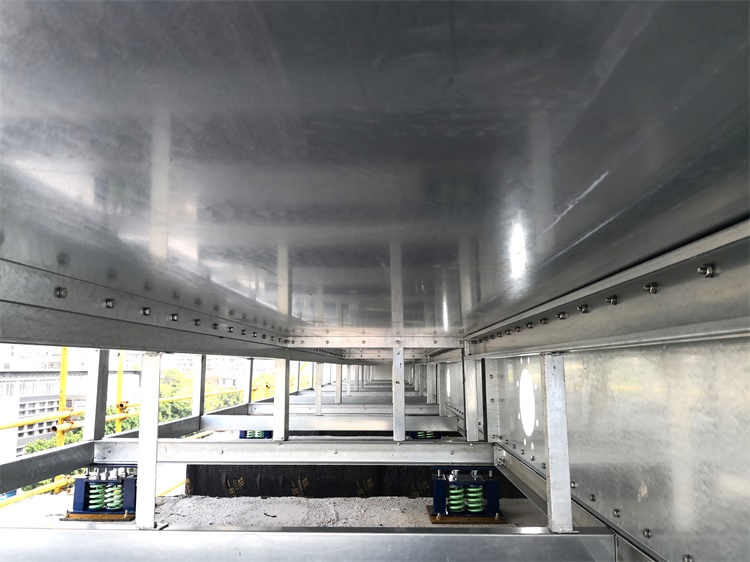

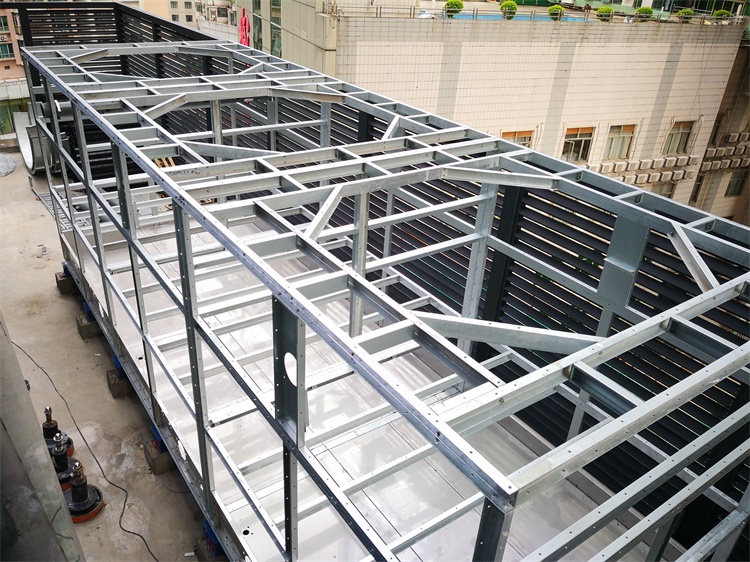

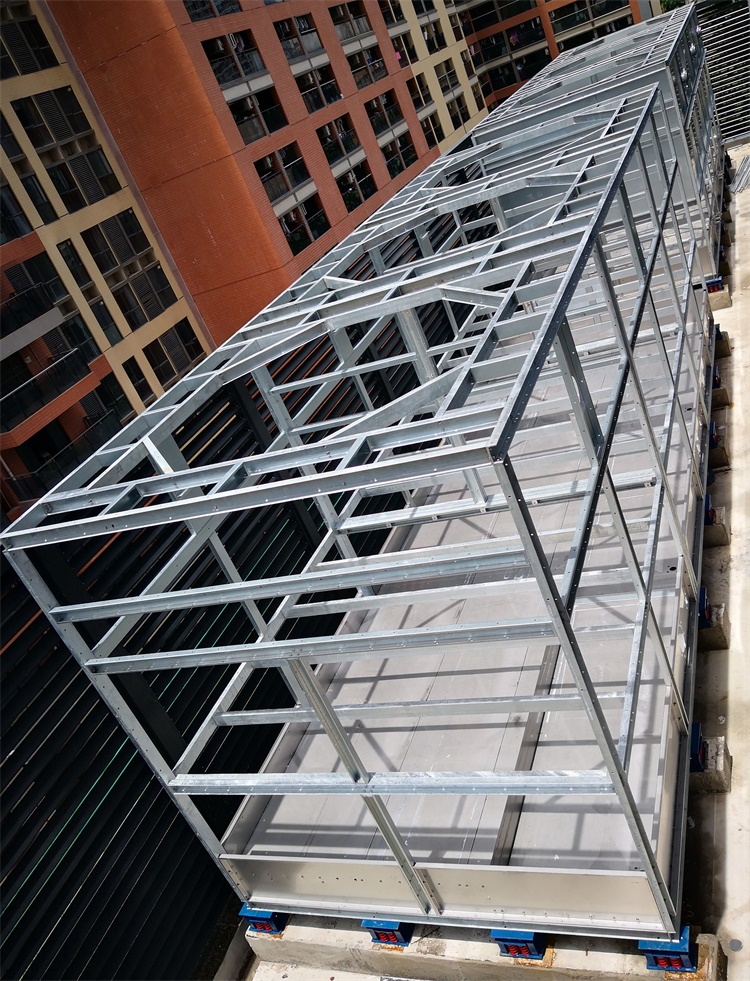

整体框架结构

集水盘

我司集水盘是采用贯穿式超大集水盘形式，其中集水盘一边与塔体一个边长一致。不采用小方块式集水盘。大水盘在冷却塔停机时有足够空间在短时间容纳所有回水，避免集水盘储水体积不够产生大量溢水现象。

小方块集水盘在系统停机时，主水管一部分管道内的水会流回水塔，如果集水盘不够大，冷却塔会出现溢水现象。因为冷却系统冷却水总水量应维持不变，所以溢出去的水需要再次开机时大量补充，就是说溢出多少就要补充多少。这样每天都要浪费水资源，非常不环保。

我司采用大集水盘形式，储水量大幅提升，完全满足任何不利情况下储水功能。不会出现水盘容量不够导致溢水现象。

再次开机时，小方块集水槽内的水容量少，很容易很快被抽空。如果之前有溢水现象，那么补水不及时也会导致水盘出现抽空现象。影响主机使用性能和使用寿命。

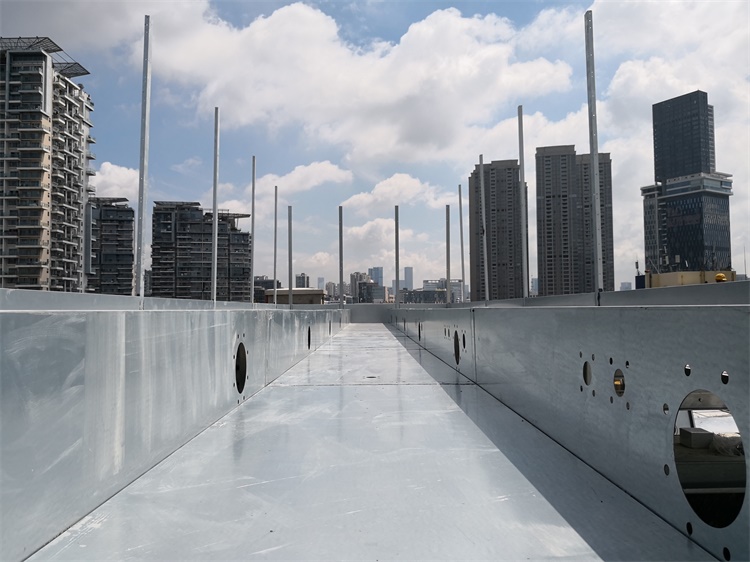

横流式全钢冷却塔水盘

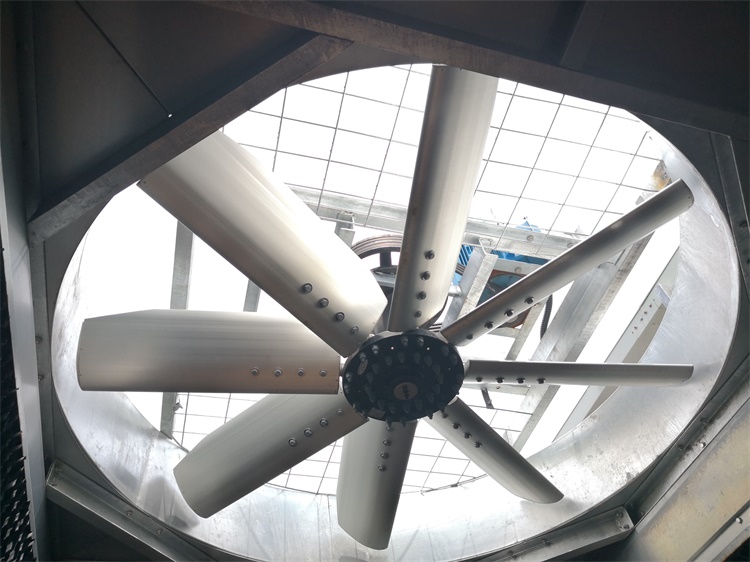

风机宽度

冷却塔风机宽度有230、260、280、300、320、350、380、600mm等，叶数和转数相同的情况下宽度越大风量越大。我司标准采用风机宽度350mm以上的风机，宽度更大的风机产生的风量更大，这样可以更好地控制和降低转速，来达到降低噪音目的。

我司标准配置冷却塔专用风机为克莱特菲尔品牌，作为目前冷却塔行业三大风机品牌之一，克莱特菲尔风机叶片为机翼型中空挤压铝合金材质，轴流式超低噪音设计，寿命长，出厂前均经平衡验收测试，运转平稳，性能可靠，高效低耗，并可依实际需要调节风机叶片角度以调整风量。

在冷却塔产生的高频噪音里面，风机的品质产生的噪音和风机的转数产生的噪音是最主要原因。不同配置风机转速在200转/每分钟 到350转/每分钟之间，350转产生的噪音值肯定远远大于200转产生的噪音值。并且转速越低产生的低频振动越低。

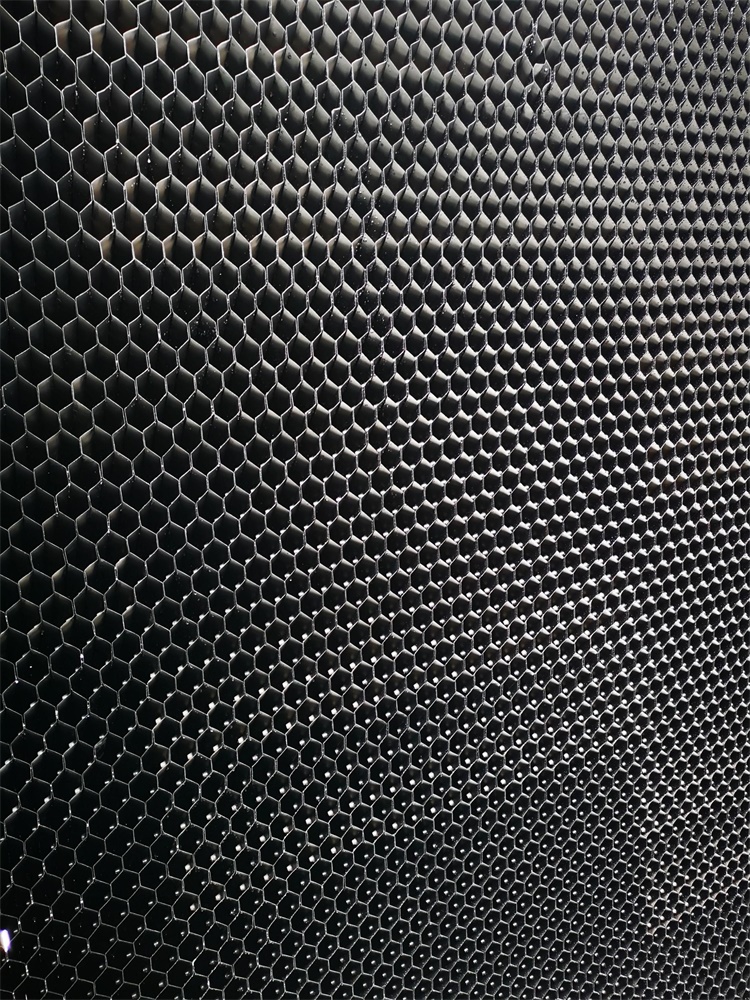

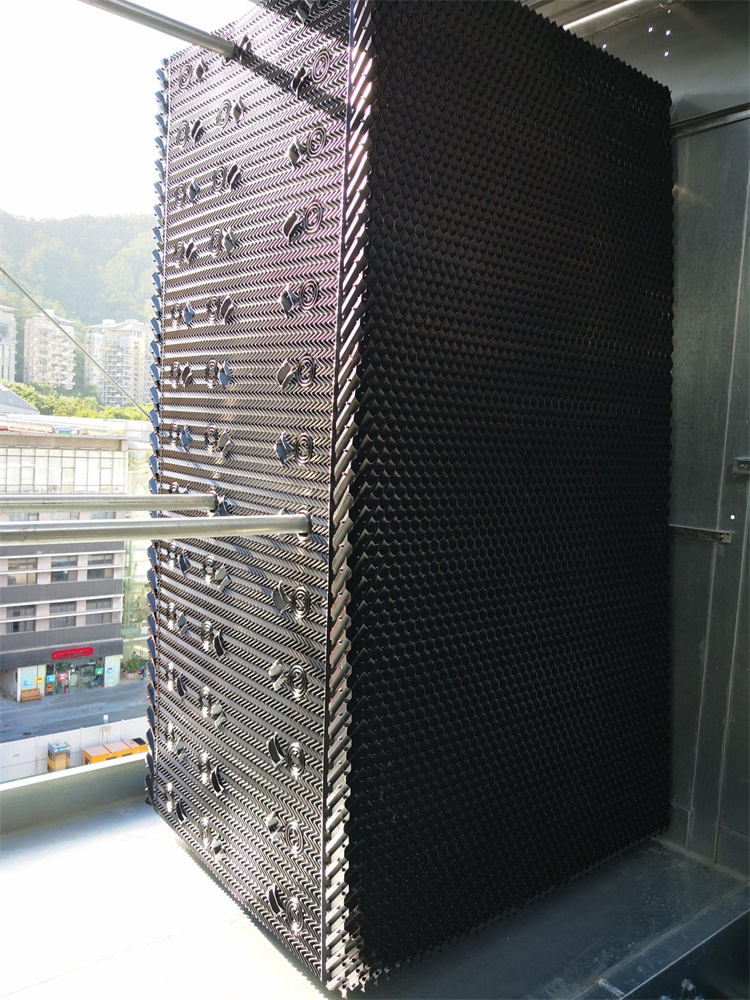

填料

原材料为优质高级P.V.C.，材料韧性好，抗紫外线照射，耐腐蚀，耐老化，其阻燃性通过国家公安部消防规定的要求。采用真空吸塑成型，亲水能力强，热交换面积大，容

积散质系数高，具有流导、散热、收水三合一功能。填料采用悬挂式设计，使用支撑管串连，不会出现垮塌现象，拆卸清洗简单快捷，不易结垢阻塞，散水均匀、热交换效果佳。

我司全钢冷却塔填料从上到下采用一整张填料，避免填料断层，这样最大限度提高换热效率，减少漂水和溅水。填料自带收水、导风蜂窝，收水、导风效果佳。

我司冷却塔填料采用较传统波高更小的16mm 波高，波高代表每台冷却塔最大可使用填料张数。

波高越大制作出来的填料厚度越薄，使用寿命短，每台塔使用填料张数就越少，这样可节约成本，但是换热效率低。

波高越小制作出来的填料厚度越厚，使用寿命长，每台塔使用填料张数就越多，这样虽然增加成本，但是换热效率高。

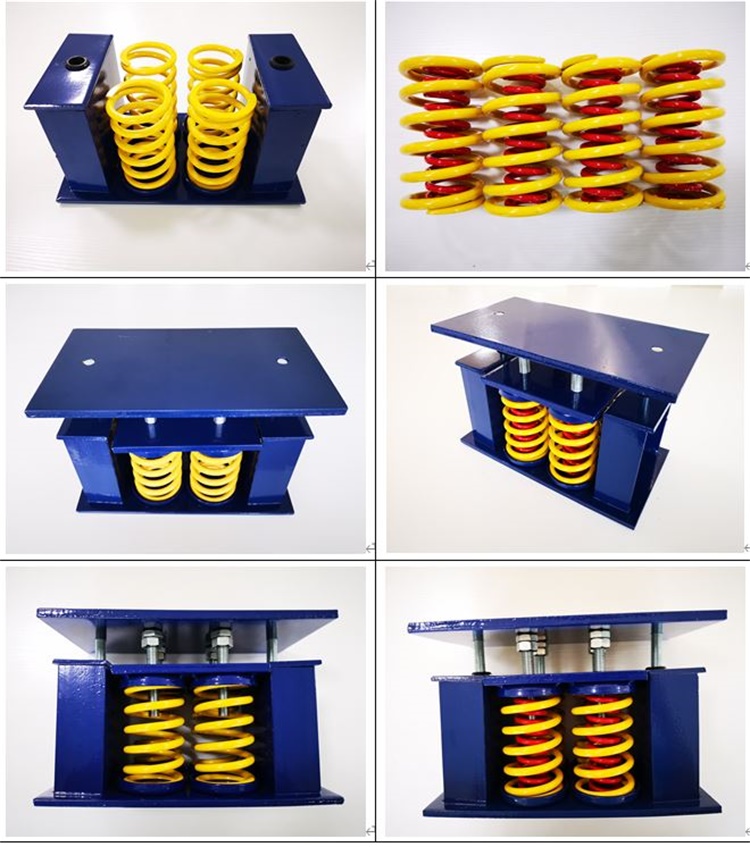

单梁四弹簧或八弹簧减震器

冷却塔电机和风机的高速转动会产生低频振动及低频噪音。深圳百*大厦冷却塔低频噪音对周边居民的影响就是深刻的教训。为减小或避免冷却塔运行时产生的低频振动及低频噪音，我司平均每台冷却塔配置12个四弹簧或八弹簧减震器，相当于每台冷却塔约有50或100个弹簧在消除低频振动和低频噪音，效果明显。单梁全钢冷却塔塔体底部框架采用10号槽钢，真材实料，坚固、受力、耐用，可以直接连接四弹簧减震器，无需为了安装四弹簧减震器再额外增加工字钢结构基础。如额外增加工字钢结构基础，该笔费用不菲，增加了甲方或总包实际支出。

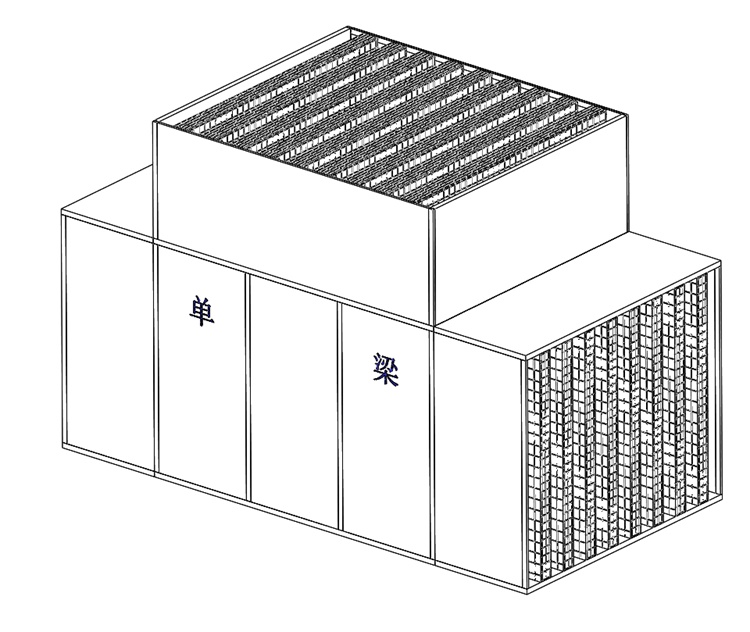

整塔一体化设计、生产、安装降噪方案（整体效果图）

冷却塔本体噪音越低，一体化降噪效果越好，成本越低。建议客户首先要控制本体噪音。我司采用8叶380mm宽度风机配置，进口6级电机保证了本体噪音为超低噪音型。

进风口和出风口做模块降噪，会降低冷却塔余压，导致进风量不足，出风量不够。使冷却塔换热效率大幅降低。实际应用中经常出现冷却塔噪音降下来了，最后冷却塔回水温度降不下来，主机不停跳机，冷却塔不能用了，本末倒置。

我司冷却塔不会出现这类现象。首先我司采用8叶风机配置，转速富余量接近一倍，我司冷却塔适当提高一点转速，在不增加噪音值的前提下就可以大幅提高风量，满足降噪模块产生的风量和余压损失。同时，降噪模块降低风压，在增加转速时需提高电机功率来提高电机扭矩，电机功率提高导致低频、高频噪音进一步提高。我司采用6级电机，6级电机扭矩大幅大于4级电机，等同于采用高一级电机功率。我司冷却塔降噪无需更换大一号电机。

5.5KW4级扭矩36.2Nm、6级扭矩54.7Nm；；11KW4级扭矩72.4Nm、6级扭矩109.4Nm；

7.5KW4级扭矩49.4Nm、6级扭矩74.6Nm     15KW4级扭矩98.7Nm、6级扭矩149.2Nm；

进风面降噪模块可以做单面模块，针对冷却塔对一边有影响的项目。针对具体项目，我司会针对性出具更专业，更详细降噪方案供客户选择。也可以为客户提供多种降噪方案来选择。

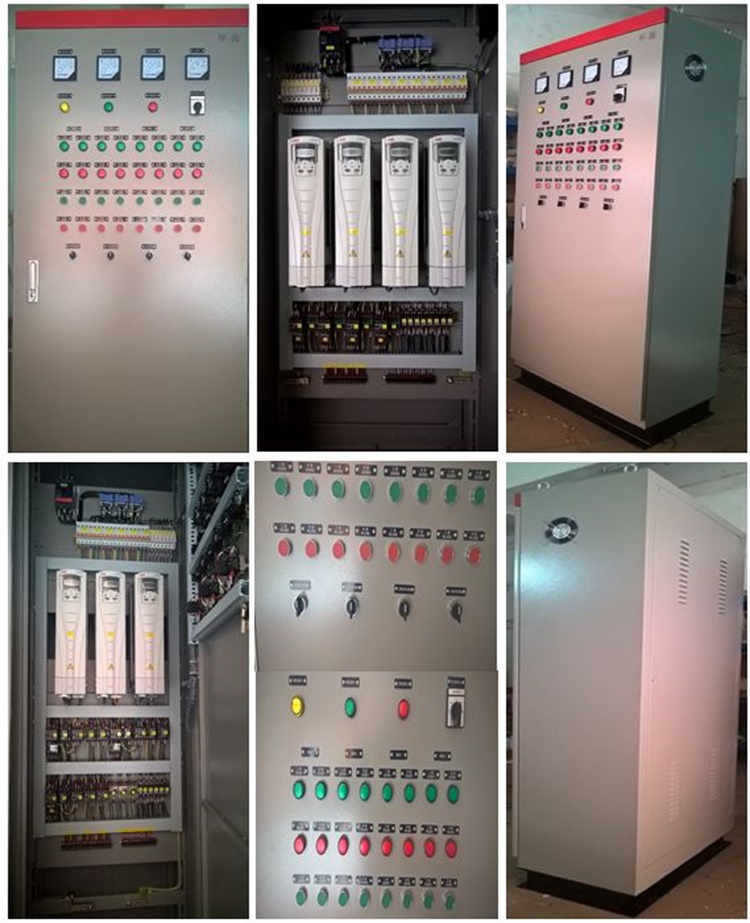

冷却塔电机、风机启动柜

我司为客户配备最专业的冷却塔电机、风机启动柜。可有效、方便、快捷的对电机、风机进行控制，为保证启动柜品质，我司启动柜各种电子元件全部采用施耐德、ABB、西门子进口品牌的产品。

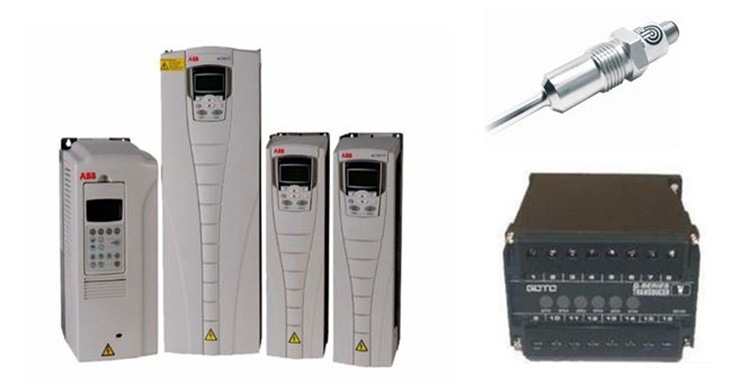

单梁ABB智能无级变频系统

可降低冷却塔高频噪音     （见右侧曲线图）

可降低冷却塔低频噪音     （见右侧曲线图）

可节能冷却塔电费35%以上  （见右侧曲线图）

可减少冷却塔漂水35%以上  （见右侧曲线图）

专业针对冷却塔研发，准确无误差，专业性强，可大幅提高冷却塔使用寿命。

冷却塔最大负荷是按照一年中最热的月份中午时段设计的。在早、晚时间段，以及春、秋、冬季不需要这么多负荷。多出来的负荷就可以通过变频系统变频，降低电机和风机转速来实现降噪、节能、减少漂水。单梁ABB智能无级变频系统控制精度高，保证了不同时段多余的负荷量与变频减少的负荷量高度一致，才会出现完美结果。控制方案及原理图我司会为有需要的客户单独提供。该系统也为客户配备了BA接口，可以实现远程智能控制。

单梁ABB智能无级变频系统可与我司品牌冷却塔控制柜一体化设计、安装。见下一页控制柜图片。

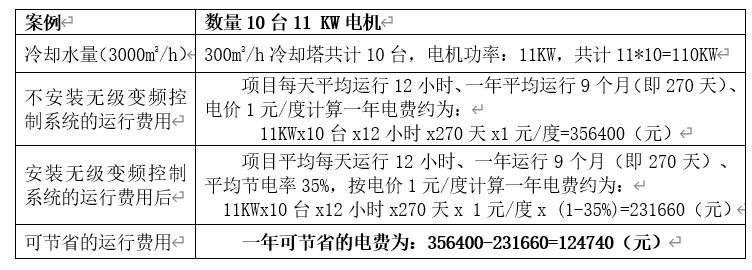

节能案例
