ECOPAN红外线热水辐射板

简介：

ECOPAN红外线热水辐射板是高大空间采暖的最优解决方案，热水或者蒸汽在辐射板中循环流动，使辐射管内部温度升温，辐射板高温表面激发产生远红外辐射光波，直接作用于人和物、间接作用于周围的空气，使室内环境温度升高。此采暖设备的应用可以避免对流采暖时产生的温度场的垂直失调，同时可以根据生产工艺要求，对厂房内区域进行分区采暖，这是对流式采暖所达不到的。

产品技术参数：

（1）产品构造

辐射板：由厚度0.6毫米的钢板，经机械冷压成形，辐射板标准宽度为222mm,300mm，根据要求可生产为222mm，444mm，666mm等和600mm,900mm，1200mm等宽度，辐射板基础长度为4米、5米和6米（根据项目需要可生产其它长度），冷压成形后呈270度环形卡槽，间距111到150mm，用于输送热水的钢管。

由于其特殊的外形，与相同表面、间隔和管径的竞争对手的辐射板相比，ECOPAN辐射板不单是在EN14037标准下的热辐射值更高，并且板的表面温度也更高。在同等情况下，ECOPAN的面板即使比同类产品同等宽的板子少一根钢管，依然可以提供更大的热辐射值。从而降低屋顶承重力，减少焊接、减少连接管件，降低了成本。

辐射板型号有多种：

管间距是150mm，管外径是1/2''的有7种；管外径是3/4''的有4种。

管间距是111mm，管外径是1/2''的有7种；管外径是3/4''的有4种。

依管道类型不同分为标准板和特种板：

标准板为1/2''或者3/4''的高频焊接钢管，辐射板最高操作压力可以达到6 bar，热水温度最高可达120℃，特殊情况下，也可以提供6bar-10bar之间操作压力的板型。

特殊板为1/2''或者3/4''的无缝钢管，辐射板最高操作压力可以达到16 bar。适用于超过120℃的热水、蒸汽、热油系统，

集水器：

出厂前，根据设计和安装要求在辐射带两端预焊接好集水器，并根据系统操作压力进行出厂前压力实验。标准板的集水器截面是方形的（50*50mm），特殊板的集水器截面是圆形的(Φ60 mm)。

辐射板管道之间的连接：

标准板一般采用卡压式管件连接，特种板为焊接连接。

辐射板表面涂层：

辐射板管表面均有环氧树脂粉末冶金涂层覆盖，在180℃的烘烤窑中烘干，这种上漆系统非常可靠，20年前制造的产品仍然很好地完全覆盖着漆。标准颜色为RAL 7032硅灰色。特殊需要也可以喷涂成其他颜色。

保温材料：

辐射板上部铺设厚度为30、40或者50mm的尺寸标准的覆盖着铝箔的玻璃纤维隔热棉，耐火等级为A1。

其他部件：

加工成型的辐射板接头处由预喷漆的接头盖板覆盖。

特点：

节能

热空气比重轻，向上运动，因此，直接加热空气的系统（例如：燃气炉， 暖风机等）,由于使空气温度升高，就会出现向上对流现象，因此屋顶的空气温度相对较高。这种现象非常明显，如果采暖设备加热的空气温度越高，建筑物屋顶的空气温度也就越高，屋顶的隔热效果也越差。用辐射板采暖，这种现象就不存在了，或者说大大削弱了。根据欧洲标准EN 12831（建筑热负荷计算方法）高度超过10米的建筑，如果采用辐射供暖方式，每超过1米，建筑热负荷增加1%，如果使用对流采暖方式，则增加量大于1%。

人体对于空气温度和周围墙体温度的感觉十分敏感。使用辐射板，由于建筑内墙体和地面的温度高于直接加热空气(对流)方式下的墙体和地面的温度，因此创造了一个较低空气温度却又温暖舒适的环境，因此也就节省能源，特别是在保温好的建筑内，这种情况更加明显，温差会低3°C。空气温度每低一个摄氏温度就意味着可以节省5%的能源。

高大空间目前普遍采用辐射采暖，辐射采暖的原理是利用红外线辐射能直接加热建筑内空间的地面、物体和人，不直接加热空气（空气是间接加热的，空气温度比环境温度低2—3℃），因此要比使用热风供暖系统的热损失少很多，减少热损失就意味着在同等条件下更加节省能源。

完全安静、无空气扰动

选择辐射板采暖方式意味着可以创造一个既温暖舒适、没有空气扰动、完全安静的建筑室内环境，避免了令人讨厌的空气流动。由于没有机械转动的部件，所以操作者在其工作的任何地点都感觉是均匀舒适的。在某些工作区域（比如木材加工区域），由于没有了空气扰动，减小了粉尘在空气中的浓度，明显的改善了建筑室内环境。

无火灾风险

由于没有动力和电气装置，能量是通过水来输送的，所以就没有爆炸和火灾的风险。另外，还有一些很明显的好处就是：劳动者感觉工作环境安全，因此，无须为他们支付额外的安全保险费用，特别是某些产品生产或仓储区域。

良好的区域温度可控性

根据生产场所各个区域的不同功能，既可以设计成同一个采暖温度，也可以设计成不同的温度。例如在工业厂房，体力劳动比较密集的区域的采暖温度设计的要比进行装配操作、固定工位的温度低一些。仓储型建筑一样，也可以根据区域功能不同设计成不同的温度。

在商业建筑中，也可以设计成不同的采暖温度（例如：在超市中，由于顾客都是穿着冬季的衣服购物，所以结款台位置温度要设计高一些，冷冻区域的温度设计低些，而货架中间走道的位置可以相对适中。

系统寿命和维修

辐射板不但拥有较长的工作寿命，而且花费很小的维修费用，除了锅炉和水泵系统之外。由于具有较小的维修成本和显著的节能特点，使得许多世界性的大公司都选择这种采暖方式，是小投入获大利的举措。

较高的经济价值

热水辐射板采暖系统最大程度的保证了建筑功能的灵活性，可以在建筑的原设计之外增加某些工艺和生产线：辐射板的控制区域是有限的，但根据地面安装的生产系统需要，产品线可以改变而不受限制。由于热水辐射采暖系统，具有长寿命、少维修、低能耗和高舒适度的特点，具有很大的市场潜力。欧洲议会于2002年12月16日做出的关于《建筑能耗的说明EC 2002/91》（于2006年正式颁布）指出：新建建筑必须具有最低的能耗，这个能效指标通常受采暖方式的影响。

组装和安装简便

ECOPAN热水辐射板有多种不同的型号。标准宽度为222mm、300mm，根据要求可生产为222mm、444mm、666mm等和600mm、900mm、1200mm等宽度，辐射板基础长度为4米、5米和6米（根据项目需要可生产其它长度），冷压成形后呈270度环形卡槽，间距111到150mm。在第一和最后一张板两端安装一个集水管，该集水管是焊接并经过出厂检测的。在每张板上每隔一米焊接有一个安装支架，最大程度的保证安装灵活性。因此，辐射板可以被连接成任何整米的长度并且可以是不同的循环形式，以优化流阻；使建筑内温度均衡并减小分配水管的长度。

完美的设计和安装

ECOPAN热水辐射板底面是平的，适合于各种较低屋顶的安装。另外，涂装是用环氧树脂漆在180°C高温炉内烘干，有较强和长时间的耐腐蚀性，符合国际标准ISO2409，由米兰工业大学认证。由于可以涂装成不同的颜色，可以实现与建筑室内环境完美的结合。

高性能辐射加热效果

热水辐射板的管板构造是含有创新技术的，是ECOPAN的技术核心所在，该构造很好的保证了辐射板管表面和板之间的热量传递。管子的直径选择和沟槽的完美设计使辐射板能够获得高效而又均匀的传热效果。

热辐射值由欧洲最领先的实验室认证

辐射值在实验室测定并由欧洲最先进的辐射板实验室—德国斯图加特大学认证，符合欧洲2003年开始实施的最低标准EN14037。由于该标准符合EEC  89/106《关于建筑产品的说明》，标有CE认证标记，所以具有权威性并受法律保护。在欧洲仅有四个实验室被授权进行该项测试并根据标准进行产品认证，只有获得其中一个实验室的认证，该产品才可以被销售。

适用范围：

工业厂房、大型商业及体育场所、机库等高大空间

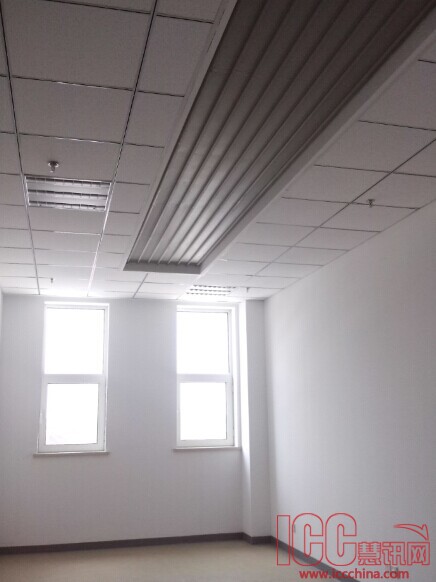

应用案例：

百威英博哈尔滨啤酒有限公司异地改造项目一期厂房

百威啤酒博物馆

企业网址：www.leadwaypower.com
