赤晓金属面夹芯板围护系统

一、产品简介

赤晓金属面夹芯板维护系统是赤晓公司通过近三十年的技术积累和创新而形成的一套科学完善的建筑外墙及屋面保温系统解决方案。可广泛应用于工业、商业及民用建筑，借助各式各样的建筑芯材（岩棉、聚氨酯、玻璃棉等），提供防火、隔热、隔音、吸音等各种材料的选择达到各种预期效果。夹芯板外表面可采用钢板、镀锌板、彩铝板，涂层根据使用环境和要求选用氟碳、聚酯、镀铝锌、镀锌铝、不锈钢从而达到结实耐用的目的。从功能上划分，赤晓夹芯板维护系统可以分为屋面板系统及墙面板系统两大类。屋面板系统又以R1、R1A、R1B、R1C、R2、R3屋面板为典型代表，而墙面板则主要分为W1、W2、W3、W4四大类。

二、产品技术参数

1. 赤晓夹芯板标准宽度为1000mm，厚度从40-150mm不等；

2. 屋面板波峰高42mm，间距333.33mm；

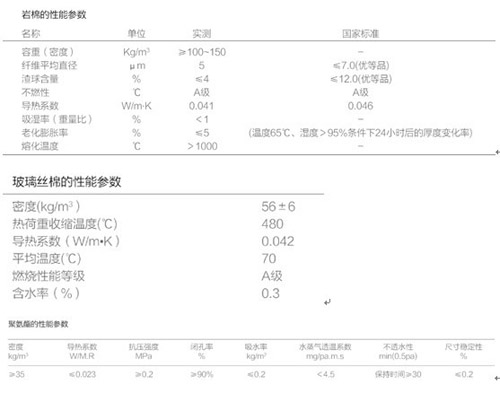

3. 部分芯材性能参数：

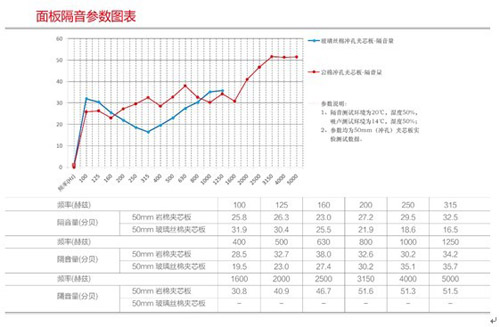

4. R1A冲孔复合吸引屋面板隔音参数

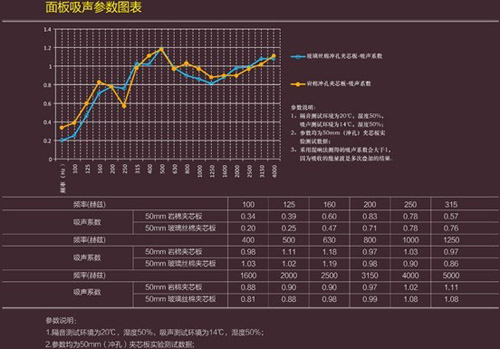

5. R1B冲孔吸引屋面板吸声参数

三、产品特点

1. R1型屋面板：特性化的配件设计和安装方式保证屋面连接螺栓不外露，杜绝防水隐患；螺栓与支撑结构连接，可抵抗风压力和水吸力；

2. R1A、R1B冲孔吸音屋面板：芯材中的岩棉材料内部有很多相互连通的细微空隙，使声波震动能量转化为热能而被吸收；内表面面材采用冲孔钢板，让入射声波在口小底大的空腔中震荡，声波同板壁及空腔地面碰撞，以及声波间互相碰撞，消耗声能，实现吸声目的；

3. R2、R3性屋面板：独创的平板屋面建筑材料，拥有良好的强度和稳定性。适用于双曲屋面系统，能够灵活自如建造，以适应建筑布局设计的几何形状；

4. W1、W2、W3、W4型墙面板（内墙板/外墙板）：可采用对接的连接方式，适合建筑内墙的选用，是室内洁净墙面的首选，其成熟完善的配件和接口的密实，配以高效洁净的暖通系统，让您使用的空间更加洁净；也可采用暗扣式，相应的接口配件具有优良的性能和可靠的功能，成为当今工业和商业项目的主流外墙产品。

四、使用范围

广泛应用于各种工业、商业、公共及民用建筑外墙、屋面围护等。

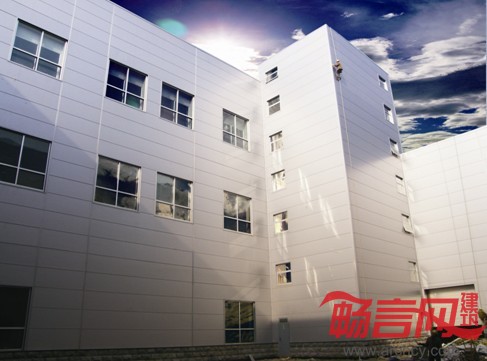

五、应用案例

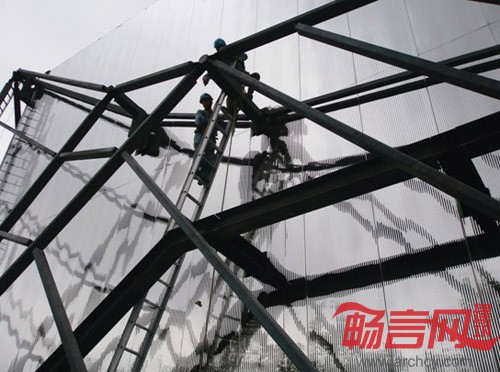

1. 2010上海世博会加拿大馆外墙

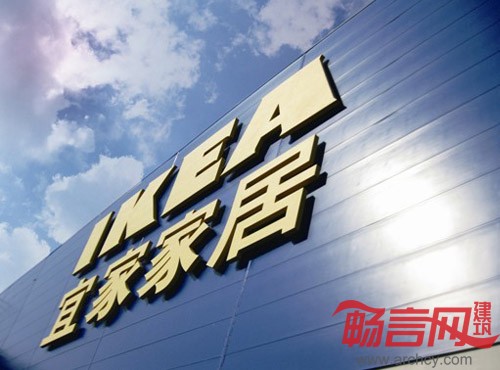

2.深圳宜家家居

3.天津TIMEC

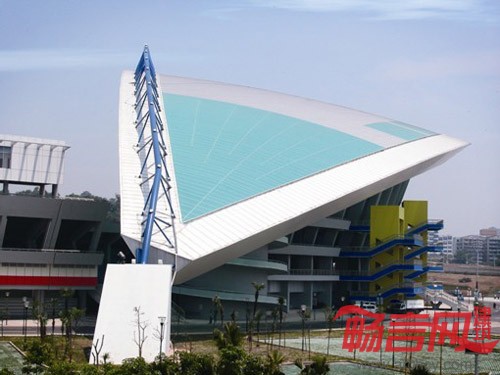

4.重庆袁家岗体育馆

5.西安航天504所

六、企业网址：www.chixiao.com

七、图片：

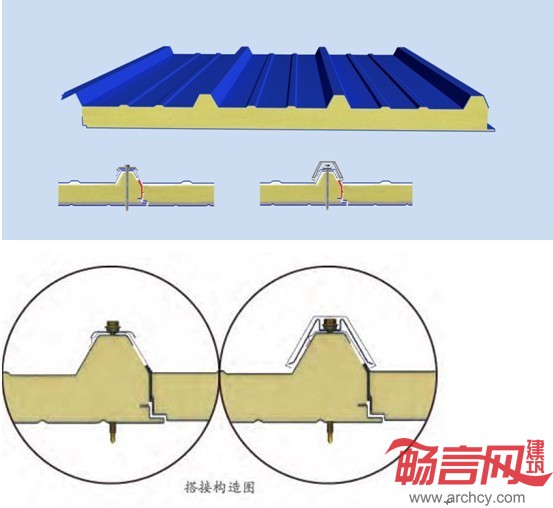

1、R1屋面板

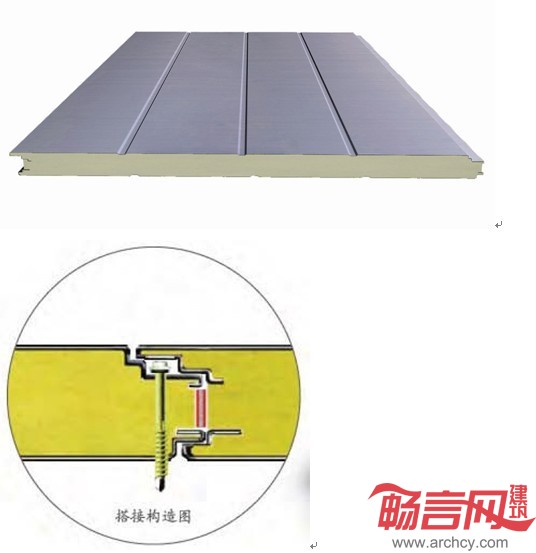

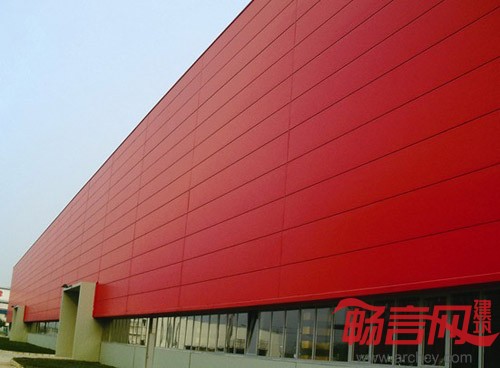

2、W1型墙面板

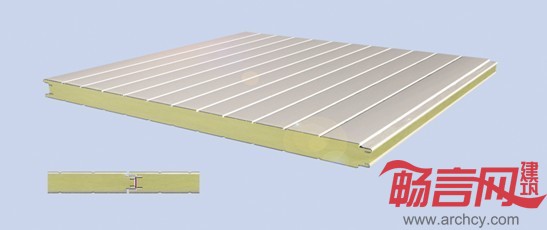

3、W2型墙面板
