杭州哲达科技股份有限公司（ZETA）智慧阀门

产品简介

ZETA智慧阀门是杭州哲达科技股份有限公司自主创新研发的高科技产品，拥有完全自主知识产权，基于嵌入式软件技术，结合流体力学、控制学、传热学、传感技术、物联网技术等多个方向学科技术，实现压力、压差、温度、温差、流量、能量等管道流体参数的测量、控制和通讯三大功能，同一个智慧阀门通过应用不同的软件实现不同功能的输配节能控制，并具有实现压力无关型的阀门智慧调节特性，从而全面提高暖通空调系统能效和信息化水平。

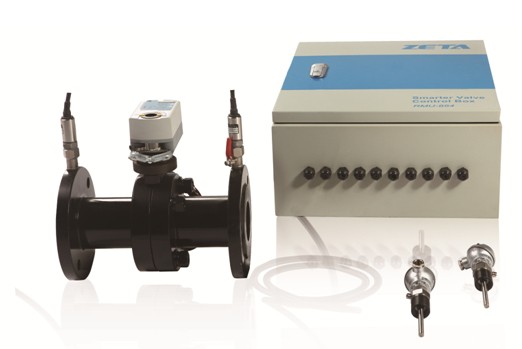

产品图片

智慧电动阀门基本规格

1、ZIPC46电子式动态平衡电动调节阀

2、ZTAF46电子式动态流量平衡阀

3、ZTAP46电子式动态压差平衡阀/旁通阀

4、ZTAT46电子式动态温差平衡阀（简称：智能温差阀）

5、ZIPC46-EM能量感知型智能调节阀

6、ZTAF46-EM能量感知型智能流量阀

7、ZTAP46-EM能量感知型智能压差阀

8、ZTAT46-E能量感知型智能温差阀

技术参数

流量调节特性曲线：等百分比调节（可调比R值可设定）

流量平衡误差：±3.5%F.S.

数据监控通讯协议及接口： RS-485接口，ModBus协议；ZigBee（选配）

公称压力：PN16

防护等级：IP54（≤DN200），IP64（≥DN250）

工作环境：-10~50℃，<95%RH（不结露）

工作介质：冷冻水、低温热水、冷却水、掺有防冻剂的水（乙二醇浓度<30%，不可用盐水）

介质温度：标准型按-10～120℃，中温型按-10～180℃

行程时间：≤150S

控制信号：DC0-10V或DC4-20mA；可通讯控制

阀位反馈：DC0-10V

角行程：90°

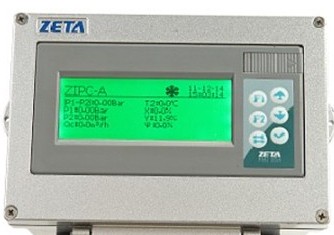

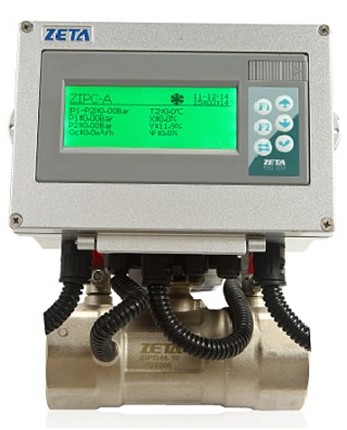

产品图片

功能特点

1、相同工况下，阀门压降为传统方案的0.2至0.5，大幅节约系统运行能耗。

标准流量下，ZETA智慧阀门夏天压降为16kPa，冬天压降为9kPa，且为一级安装、不需逐级安装），仅为目前市场上的电动调节阀、动态类平衡阀（其多为30至70 kPa）的20%至50%，水泵使用工况点的轴功率值主要取决于该工况点的流量与扬程的乘积，有效地降低最不利环路的总体压降可以有效地节约能量。

2、ZETA智慧阀门兼有智能控制器功能，内置多种模块程序，使用简单灵活。

ZETA智慧阀门配有可编程控制器，内置多种水温、室温控制程序，就地控制时，用户不需再额外购买控制器，仅需采用温度传感变送器（风温或水温）并经过简单参数设定即可实现闭环温度控制功能，功能强大。

3、ZETA智慧阀门提供与楼宇系统的通讯接口，并能记录一定数量的运行数据。

ZETA智慧阀门提供了RS485通讯模式，它采用开放式的MODBUS RTU主从协议，波特率支持以下几种可供选择：1200bps、4800bps、9600bps、19200bps、38400bps、57600bps，可以不需要DDC控制器而直接和楼宇系统进行通讯，并能在阀门内部记录相当数量的实时运行参数（流量、温度、压力）。

4、智慧阀门具有强大的无线通讯功能，大幅节约布线费用。

ZETA智慧阀可以通过专用模块（选配）提供强大的无线通讯功能，对于没有屏蔽的空间，直线1000米的距离内不需任何信号中继，用户仅需在计算机上连接一个接近普通U盘大小的接收器即可接收各阀门的实时数据，大幅节约布线费用。

5、智慧阀门结合哲达科技公司的专业软件能够为用户进行运行能耗评估服务。

ZETA智慧阀每一个阀门开度的流通能力Kv均经过精确标定，自带的压力、温度传感器能够精确地测量出通过阀门的压差和温差，因此可以准确地计算出通过阀门的流量和冷热量，通过专业软件计算出各末端的运行能耗情况，并可以每天以邮件形式向用户提供运行能耗评估报告，便于用户调整末端设备的合理运行状况。

6、智慧阀门能够根据水温自动判定冬夏模式，实现冬、夏水量转换。

一般情况下，两管制系统冬季模式的最大运行水量约为夏季模式的一半左右，即使系统根据夏季模式调试平衡后，在冬季模式下将部分失去平衡甚至全部失去平衡，而且调节阀行程变小，无法实现精确控制。ZETA智慧阀的内置的水温传感器能够自动根据水温判断冬夏模式，并可以根据冬季流量设定值进行自动转换。

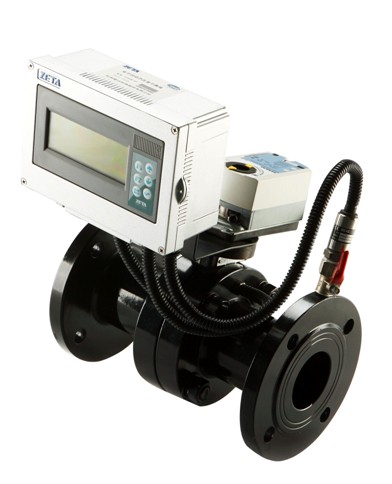

产品图片

7、智慧阀门采用比例积分微分（PID）控制模式，控制精度很高。

目前市场上的各种机械式动态类平衡阀、电动调节阀均为比例控制，由于存在比例带和静差而造成控制精度不高，而ZETA智慧阀采用比例积分微分（PID）控制模式，能够达到很高的控制精度。

8、智慧阀门安装调试异常简单。

该智慧阀结构紧凑、体积小，不存在因为体积而造成的安装障碍，并已集成智能控制器（控制器不需再额外安装，如果用户希望将控制器安装到控制箱内，可选远置型控制器），安装非常方便；调试工况下各阀门均为压力无关工况，仅需一次性调整相关机构使智慧阀显示达到设计流量即可（每个阀门仅需几分钟时间），调试过程异常简单，调试结果十分精确。

9、智慧阀门具有通畅的专利流道设计，能有效地防止因为水质不好而引起的堵塞。

ZETA智慧阀门采用具有多项国家发明专利的大流通能力流道结构（蝶阀结构配专用配流器），能有效地防止因为水质不好而引起的堵塞，有效地解决了目前阀门市场因水质不好造成的阀门易堵塞问题。

10、智慧阀门能够实时显示运行流量，系统发生故障时便于快速诊断和定位。

过滤器或末端堵塞时，可将智慧阀门设定为最大开度观察流量是否符合初始设计值即可判定系统运行状态，避免了传统阀门因为压力表、温度表不准而造成的误判，对运行维护人员的要求很低，为用户的运行、维护提供了有力地保障。

11、产品的主要部件核心均为进口或外资产品，产品品质卓越。

ZETA智慧阀除控制器在国内生产外，其标准配置的电动执行器和阀体为德国西门子公司的产品（也可根据用户的需求采用国际知名企业的相应产品），压力和水温传感器均为进口或外资知名企业产品，奠定了产品的卓越品质，产品具有很长的使用寿命。而机械自力式产品存在疲劳寿命问题，特别是采用膜片结构的机械平衡阀，其薄膜膜片容易疲劳损坏。

12、产品的规格齐全、性能参数很高。

ZETA智慧阀能够提供DN15-DN400（DN400以上需特殊订货）的系列阀门，能够在水或乙二醇溶液中使用，对于等百分比流量特性的阀门，其可调比可高级设定，ZETA智慧阀的关闭压差等性能参数也远高于普通机械式阀门，产品设计理念领先时代。

适用范围

智慧阀门先后为国内外用户提供了各种高品质的节能控制产品与系统解决方案。目前在京沪高铁（10个火车站）、武广线铁路（13个火车站）、大型酒店办公楼宇等公共建筑的中央空调，以及济南、西安、新疆、昌吉供热项目等建设部重点示范工程中得到了广泛应用。以智慧阀门取代传统控制阀的应用前景十分广阔。

主要业绩包括：京沪高铁、武广高铁各个场站楼的中央空调节能、平衡控制，全国各大城市综合体的中央空调节能控制，医院以及各大地铁应用。
