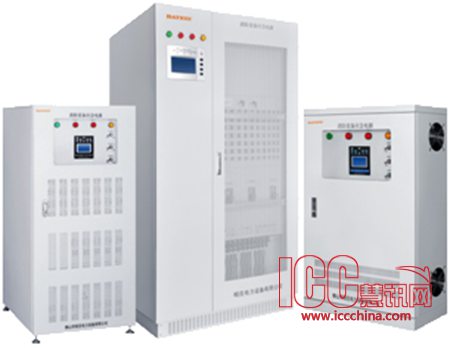

FEPS系列单相、三相智能数字化EPS
FEPS系列BK11小功率和BK33中大功率消防设备应急电源,容量从0.5KVA到500KVA,该系列产品采用高速微处理器(MCU)和可编程逻辑器件(CPLD),经软件编程控制。功率器件采用当今先进的第六代低损耗大功率IGBT和静态开关。该系列产品是集国际全新的控制器件和先进的软件为一体的电源产品,应用于消防应急设备的专用电源。
主要性能特点:
◆ 屏柜式设计,直观的大屏幕LCD中英文显示,LED状态指示;
◆ 流程图运行状态直观显示,智能图标触摸按钮,表格式的数据资料显示、事件记录显示,中英文可选菜单操作。
◆ 逆变器后备工作模式设计,高速的静态开关切换。
◆ 智能数字化控制技术:采用三块高速微控制器和可编程逻辑器件来实现电路控制,参数设定、运行管理、先进的自检和自侦测功能,可对电路板上的所有独立电路连接进行自检和故障分析。经过数码变换的正弦波电压,可确保系统超稳定运行。完美运行的新方案,满足客户的实际需要。
◆ 高效的IGBT(Insulated Gate Bipolar Transistor)逆变技术: IGBT良好的高速开关特性;具有高电压和大电流的工作特性;采用电压型驱动,只需要很小的控制功率。
◆ 优越的负载特性:完全满足从0到100%负载的跃变,而无需切换到旁路,并保护输出稳定可靠。
◆ 完善的保护功能:输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报警功能。
◆ 高性能的动态特性:采用瞬时控制方式和有效值等多种反馈控制,既实现了高动态调节,减小输出电压失真度。
◆ 采用6脉波整流充电器,智能化的电池管理:智能电池充电:根据用户的电池配置自动调整电池的充电参数,并会根据供电环境对电池进行均充浮充转换、温度补偿充电,放电管理。延长电池的使用寿命,减少管理员的负担;
◆ 标配件电池巡检模块:可对单个的参数进行测量,并在显示板上显示出来。如有电池故障立即报警,通知管理员。
◆ 智能侦测功能:该系统的微处理器时时对所有的电源状态、断路器状态,熔断器状态和所有的电路工作状态进行在线侦测,如有故障立即保护并报警通知管理员。
◆ 智能通讯:RS232和RS485通讯端口真正实现多用途通讯和远程监视。
可选的干接点接口,采用无源接点实现对FEPS的状态监控。

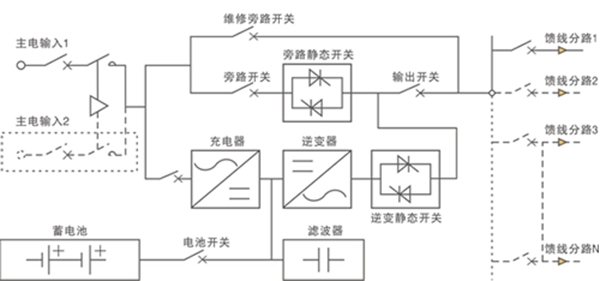

原理框图:
技术参数:
BK11系列小功率FEPS单相应急电源主要技术参数:
规格 |
0.5K |
1K |
1.5K |
2K |
2.5K |
3K |
3.7K |
4K |
5K |
6K |
7K |
8K |
9K |
10K |
||||||||||||||
标称容量(KVA) |
0.5 |
1 |
1.5 |
2 |
2.5 |
3 |
3.7 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||||||||||||||
输入电压,频率 |
165~242VAC,50Hz±5% |
|||||||||||||||||||||||||||
应急输出电压、频率 |
220V±3%,50Hz±0.5% |
|||||||||||||||||||||||||||
应急输出波形 |
正弦波,失真度<3%(线性负载) |
|||||||||||||||||||||||||||
动态瞬变特性 |
动态瞬变范围小于±10%,瞬变恢复时间<20mS |
|||||||||||||||||||||||||||
过载保护 |
超载120%时正常运行,超载150%时立即保护 |
|||||||||||||||||||||||||||
转换时间 |
由电网供电转为本电源供电<0.1秒(最大小于5S),可手动转换 |
|||||||||||||||||||||||||||
电源效率 |
应急供电时:>90%,电网供电时:接近100% |
|||||||||||||||||||||||||||
转换功能 |
具有手动和自动转换功能 |
|||||||||||||||||||||||||||
联动控制功能 |
外部接入24V联动控制信号,转为应急供电模式 |
|||||||||||||||||||||||||||
强制启动 |
启动强制启动开关后,工作在应急模式,同时电池低电压保护被关闭 |
|||||||||||||||||||||||||||
保护 |
输出短路\过载\过欠压\过温等保护,缺相可运行,具备声光报警 |
|||||||||||||||||||||||||||
显示 |
LED显示主电运行指示(绿色)、应急运行指示(红色)、充电运行指示(红色)和故障指示(黄色) |
|||||||||||||||||||||||||||
LCD显示输入输出电压、输出电流、逆变电压、频率、输出电流、电池组电压、温度工作模式、 |
||||||||||||||||||||||||||||
报警 |
模拟主电故障、电池低压、温度故障、断路器开路等故障,检查声音报警(消音功能)和状态指示。 |
|||||||||||||||||||||||||||
运行环境 |
温度-25℃~55℃ |
|||||||||||||||||||||||||||
相对湿度 |
0~90% |
|||||||||||||||||||||||||||
充电功能 |
24小时基本完成充电,再次放电时达额定时间的80%以上 |
|||||||||||||||||||||||||||
绝缘电阻 |
输入输出对地绝缘电阻不小于50MΩ |
|||||||||||||||||||||||||||
耐压性能 |
输入输出与外壳间应能耐受频率为50×(1±0.01)Hz,电压为1250×(1±0.1)V (有效值)持续时间为 |
|||||||||||||||||||||||||||
泄漏电流 |
在1.06倍额定电压工作时,泄漏电流不大于0.5mA |
|||||||||||||||||||||||||||
电池类型 |
免维护铅酸蓄电池 |
|||||||||||||||||||||||||||
标称电池电压 |
48VDC |
192VDC |
||||||||||||||||||||||||||
充电电压 |
55VDC |
220VDC(3个月自动电池均充一次,充电电压232VDC) |
||||||||||||||||||||||||||
电池低压保护 |
43.2VDC |
172.8 VDC |
||||||||||||||||||||||||||
放电时间 |
90min |
|||||||||||||||||||||||||||
电池静态放电 |
静态放电电流不大于10-5C20A |
|||||||||||||||||||||||||||
计算机通讯接口 |
RS232/RS485 |
|||||||||||||||||||||||||||
冷却方式 |
强制风冷 |
|||||||||||||||||||||||||||
噪声dB |
(根据负载和温度)距离机器1M处 |
|||||||||||||||||||||||||||
40~60 |
||||||||||||||||||||||||||||
外形尺寸 |
W×D×H(单位:mm) |
|||||||||||||||||||||||||||
600×250×880 |
600×620×1250 |
|||||||||||||||||||||||||||
重量(kg) |
60 |
63 |
68 |
70 |
75 |
77 |
78 |
79 |
80 |
83 |
168 |
169 |
170 |
171 |
BK33系列中大功率FEPS三相应急电源主要技术参数:
规格 |
3K
VA |
6K
VA |
8K
VA |
10K
VA |
15K
VA |
18.5K
VA |
22K
VA |
30K
VA |
37K
VA |
45K
VA |
50K
VA |
55K
VA |
75K
VA |
80K
VA |
90K
VA |
100
KVA |
110
KVA |
|||||||||||||||||
输入电压
频率 |
相电源165~242VAC,线电压323~418;50Hz±5% |
|||||||||||||||||||||||||||||||||
应急输出
电压频率 |
相电压220V±3%,线电压380V±3%;50Hz±0.5% |
|||||||||||||||||||||||||||||||||
应急输出波形 |
正弦波,失真度<3%(线性负载) |
|||||||||||||||||||||||||||||||||
动态瞬变特性 |
动态瞬变范围小于±10%,瞬变恢复时间<20mS |
|||||||||||||||||||||||||||||||||
过载保护 |
超载120%时正常运行,超载150%时立即保护 |
|||||||||||||||||||||||||||||||||
转换时间 |
由电网供电转为本电源供电<0.1秒(最大小于5S),可手动转换 |
|||||||||||||||||||||||||||||||||
电源效率 |
应急供电时:>90%,电网供电时:接近100% |
|||||||||||||||||||||||||||||||||
转换功能 |
具有手动和自动转换功能 |
|||||||||||||||||||||||||||||||||
强制启动 |
启动强制启动开关后,工作在应急模式,同时电池低电压保护被关闭 |
|||||||||||||||||||||||||||||||||
显示 |
LED显示主电运行指示(绿色)、应急运行指示(红色)、充电运行指示(红色)
和故障指示(黄色) |
|||||||||||||||||||||||||||||||||
LCD显示输入输出电压、输出电流、逆变电压、频率、输出电流、电池组电压、
温度工作模式、 |
||||||||||||||||||||||||||||||||||
运行环境 |
温度-25℃~55℃ |
|||||||||||||||||||||||||||||||||
相对湿度 |
0~90% |
|||||||||||||||||||||||||||||||||
充电功能 |
24小时基本完成充电,再次放电时达额定时间的80%以上 |
|||||||||||||||||||||||||||||||||
绝缘电阻 |
输入输出对地绝缘电阻不小于50MΩ |
|||||||||||||||||||||||||||||||||
耐压性能 |
输入输出与外壳间应能耐受频率为50×(1±0.01)Hz,电压为1250×(1±0.1)V
(有效值)持续时间为 |
|||||||||||||||||||||||||||||||||
泄漏电流 |
在1.06倍额定电压工作时,泄漏电流不大于0.5mA |
|||||||||||||||||||||||||||||||||
电池类型 |
免维护铅酸蓄电池 |
|||||||||||||||||||||||||||||||||
标称电池电压 |
384VDC(32只12V电池) |
|||||||||||||||||||||||||||||||||
电池静态放电 |
静态放电电流不大于10-5C20A |
|||||||||||||||||||||||||||||||||
充电电压 |
432VDC |
|||||||||||||||||||||||||||||||||
电池低压保护 |
388.8VDC |
|||||||||||||||||||||||||||||||||
放电时间 |
大于3H |
|||||||||||||||||||||||||||||||||
计算机通讯接口 |
RS232/RS485 |
|||||||||||||||||||||||||||||||||
冷却方式 |
强制风冷 |
|||||||||||||||||||||||||||||||||
噪声dB |
(根据负载和温度)距离机器1M处 |
|||||||||||||||||||||||||||||||||
40~50 |
50~55 |
55~65 |
||||||||||||||||||||||||||||||||
外形尺寸 |
W×D×H(单位:mm) |
|||||||||||||||||||||||||||||||||
600×620×1250 |
600×720×1550 |
980×800×1800 |
||||||||||||||||||||||||||||||||
重量(kg) |
164 |
172 |
189 |
197 |
243 |
262 |
281 |
308 |
378 |
431 |
449 |
450 |
760 |
772 |
821 |
837 |
850 |
工程案例:以上尺寸和重量仅供参考,具体尺寸和重量以实物为准

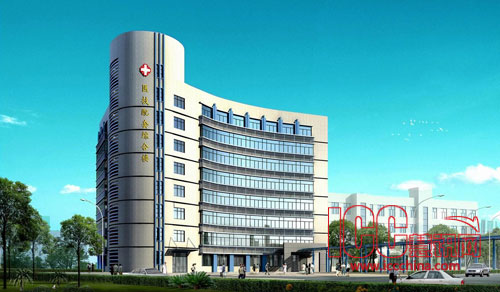

淮北市人民医院

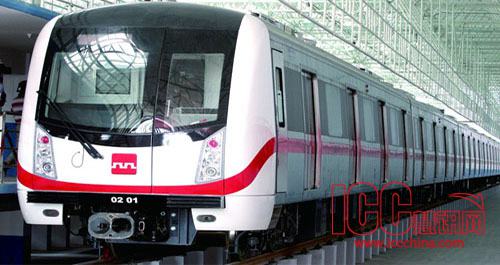

西安地铁二号线
公司简介:
柏克电力设备有限公司是拥有大功率 UPS 生产能力的少数高技术企业之一。为保证技术领先地位,柏克与国际知名机构建立了紧密的战略合作关系,研制出了系列高品质的科技产品,这是柏克电力设备的动力之源。柏克向用户提供优质的500VA~800KVA的 UPS系列产品、500W~800KW节能型应急电源、500-3200KVA稳压电源、变频电源、逆变电源、蓄电池等产品及各种解决方案。八大产品系列和UPS选件100%适应各种电力设备及环境,自选开发的UPS监控软件能满足各种网络环境的需求。
公司成功地服务于钢铁、机械、冶金、石化、港口、石油和天然气、电力、银行等诸多领域。
