上虞市安通风机设备有限公司产品应用

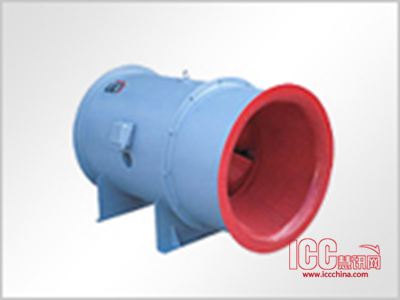

PYHL-14A消防排烟混流风机

特点：具有压力高、风量大、效率高、噪声低、安装方便，具有耐高温特点。

用途：高层建筑、大型工业厂房、地下车库等场合的通风或消防排烟用。

规格：风机直径：Φ282～1574mm　风量：444～134892 m3/h   风压44～1905Pa。

1、概述

HL3-2A高效混流风机和XGF（PYHL-14A）高温排烟高效混流风机，是介于轴流式和离心式通风机之间的一种新型风机，它具有离心式风机的高压力，轴流风机的大流量，具有效率高、节能、低噪声、安装方便等特点。

本系列通风机设计新颖、结构紧凑、体积小、重量轻、易安装、与老式的离心式风机相比可节电20%，转速小于2000r/min时，噪声低于75dB(A),风机联接管道和安装在消声箱内时，噪声小于70dB(A),可代替2000Pa以下的中、低压离心机，广泛用于工业、民用建筑通风除尘等。

XGF（PYHL-14A）系列风机是HTF系列的派生产品，风机进风端装有集流消音器，产品能在300℃左右环境温度中正常运转1小时，既能作通风换气，又能起高温排烟等双重作用。

2、风机的结构特征

风机主要有叶轮、机壳、进口集流器、导流片、电动机等部件组成。叶轮采用有子午加速特点的扭曲平板叶片焊接在轮毅上。经过平衡校验，有良好的空气动力性能。机壳采用圆简形，与清单功能和集风器联接成整体。出口装有导流片，具有良好的气流分布，压力稳定。XGF（PYHL-14A）型风机设计二次进风，有利降低电机的环境温度。

3、风机的用途

HL3-2A系列混流通风机、XGF（PYHL-14A）系列高温排烟混流通风机广泛应用于隧道、地下车库、高级民用建筑、冶金、厂矿等场所的通风换气及消防高温排烟。HL3-2A系列风机输送气体温度不得超过80℃，XGF（PYHL-14A）系列风机工作温度为300℃，气体内不允许有粘性物质，所含尘土及硬质颗粒不天大于15mg/m3。特殊环境可选用防爆型混流风机。

4、风机性能的选择

风机的性能在性能表上查阅，表中列出的性能是最高效率范围内的性能，按流量分为五个性能点，选用时按性能表为准。性能选择表是标准状态下的性能，无论技术文件或定货要求和性能均按标题状态为准，标准状态指大气压=101325Pa,t=20℃相对湿度w=50%时的空气状态，如实际使用条件与上述不符合时按有关公式进行换算，风机安装方式可分为立式和卧式，如立式安装须在订货中注明，如流量、压力、安装尺寸等性能参数有特殊要求，公司将为您另行设计生产。XGF（PYHL-14）系列通风机的流量数值为300℃高温空气流量值，比平常选用HL3-2A系列通风机流量值+5%.

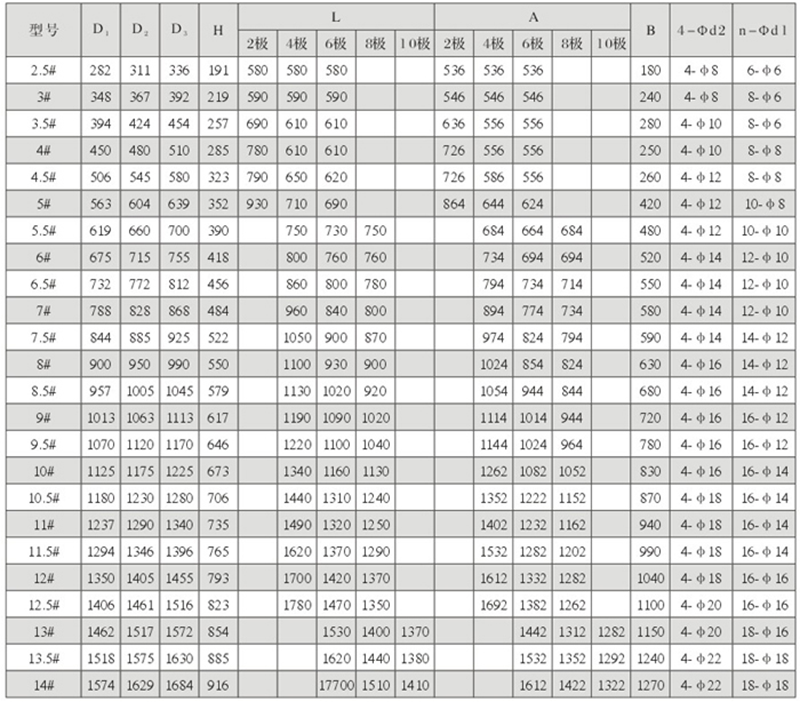

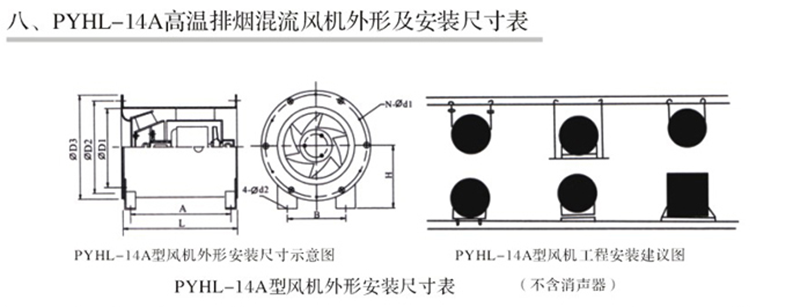

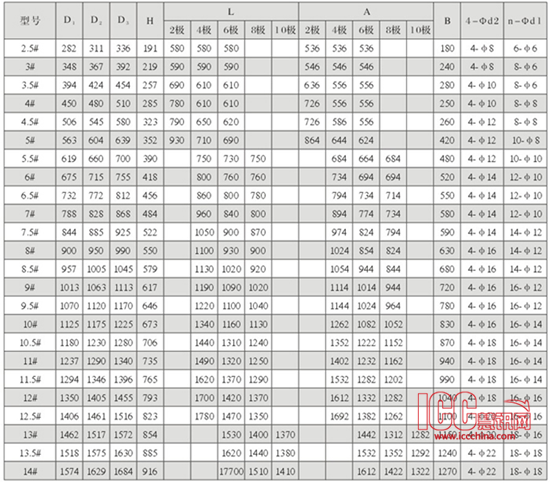

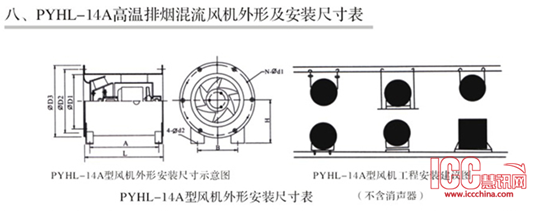

产品规格：

工程案例：

浙江卧龙大酒店

上海锦辉宾馆

苏州鼎基房地产开发有限公司

余姚凯悦大酒店

上海红塔大酒店

江苏双赢声装学装备有限公司

宁波维多利大酒公司

上海新亚长城大酒店

苏州福斯特光伏材料有限公司

绍兴县金永泰大酒店

上海东亚富豪大酒店

公司简介：

上虞市安通风机设备有限公司地处于中国经济百强县前列并有“中国风机之乡”称誉的浙江省上虞市,位于上浦工业园区，毗邻沪杭甬高速公路、上三高速公路,交通十分便利。

公司业从事与设计、生产、销售各类风机、制冷设备的科技型企业。目前，公司生产的产品已形成二十个系列，一千多个品种规格。主要产品包括：诱导风机、屋顶风机、排烟风机、轴流风机、风机箱、防爆风机、混流风机、斜流风机、玻璃钢风机系列及防火阀、风口等其他风机配件等。产品结构合理、安装方便、噪声低、运行效率高，畅销全国各地。
