二、ZDMS0.8/20S-HB6220W型、ZDMS0.8/20S-HB6220WA型自动跟踪定位消防炮灭火装置

工作原理及性能特点

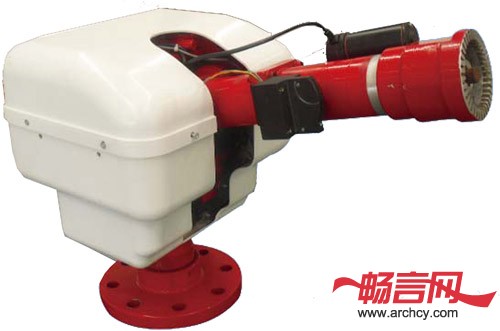

ZDMS0.8/20S-HB6220W型

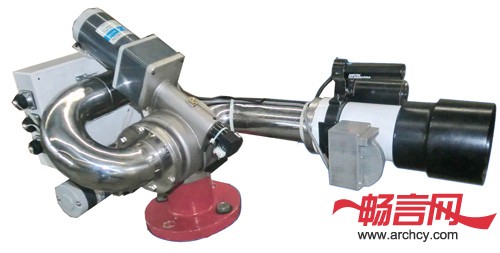

ZDMS0.8/20S-HB6220WA型

ZDMS0.8/20S-HB6220W型、ZDMS0.8/20S-HB6220WA型自动跟踪定位消防炮灭火系统的最佳性能是将计算机技术、红外传感技术、信号处理技术、通讯技术、机械传动技术和视频通讯技术有机地结合在一起的消防产品。在监控区域内一旦发生意外火情，系统能以可燃物质在燃烧时所释放出的大量的辐射线为目标，采用特种对此火灾射线敏感的器件来感知它的发生与存在。它可以在被保护的三维空间范围内，对火源进行360°全方位地进行巡回扫描寻的，精确定位，并驱动灭火装置把喷口迅速准确地瞄准火源，继而自动开阀、启泵，把灭火剂及时喷向着火点，瞬时间即可把刚刚初燃的火源扑灭，确保把火灾的苗头扼灭在初萌状态，使之不能成灾，真正地做到“防患于未燃”！

该系列装置能在火灾初期60秒内，完成对火源的探测并准确定位，发出报警信号到消防控制中心（可与常规消防报警系统联动），，自动打开电磁阀，启动消防水泵，水流经灭火装置喷向火源，能迅速将火扑灭。1路彩色视频信号输出24小时全天候全方位实时监控，控制系统设有火警全程数据记录功能。产品具有重复启闭功能，对保护区域始终处于全天候、全方位监视状态。该装置既可自动扑灭火灾，又可人工操作灭火装置进行灭火。

本系列产品柱形与喷雾射水方式相结合，保护半径大，灭火能力强。产品将火灾信号与处理、联动控制、机械传动、现场图像采集与传输与水路高度一体化。既可在控制中心进行远程自动/手动控制，也可利用现场手动控制盘对消防炮进行现场控制，增强了系统的可靠性和灵活性。

产品特点

采用电动机进行水平、俯仰旋转；

具有直流-喷雾转换功能；

具有扫描式自动定位器（扫描定位+现场图像采集），实现自动寻找火源，定点扑救灭火功能，并能摄取现场图像；

可远程手动/自动控制；

采用CAN总线控制,最远可达5000米；

启动方式灵活（开关信号、串口、手动），可接入各种自动消防报警（联动）系统；

角度反馈和极限位置反馈，自动停机；

压力消耗极低；

重量轻，结构紧凑，护罩坚固、美观，安装维护简便。

技术参数

	ZDMS0.8/20S-HB6220W	ZDMS0.8/20S-HB6220WA
流量 (L/S)	20 ( 压力 P = 0.8 MPa )	20 ( 压力 P = 0.8 MPa )
射流半径 (m)	≥56 ( 压力 P = 0.8 MPa )	≥56 ( 压力 P = 0.8 MPa )
保护半径 (m)	≥50 ( 压力 P = 0.8 MPa )	≥50 ( 压力 P = 0.8 MPa )
监控半径 (m)	≥70
定位时间 (s)	≤60
额定工作压力 (MPa)	≤0.8
额定工作压力上限 (MPa)	≤1.0
极限压力 (MPa)	≤1.6
安装高度 (m)	8 ≤ H ≤ 30
喷射时后座力 ( N )	＜850 ( 压力P≤1.0Mpa )
入口法兰	DN50，PN16	DN65，PN16
喷嘴雾化角度 ( °)	90~120 ( 手动可调 )
水平回转角度 ( °)	0~360 ( 可连续设置 )
俯仰回转角度 ( °)	-90 ~ +30(可调)
回转速度 ( 0/s )	水平：10±1；俯仰：10±1
角度反馈精度 ( °)	0.5
极限位保护	水平、俯仰极限位停止开关各一组
通讯方式	CAN总线：5000米
定位方式	水平、俯仰可视红外扫描式定位
远程确认方式	1路彩色视频信号输出：480线，1.0Vp-p/75Ω
启动扫描定位方式	开关信号、串口、手动，可接入各种自动消防报警（联动）系统
供电电压 (V)	DC 24
功率 (W)	静态功耗＜1W，最大功耗：80W
允许工作温度 ( °C)	-20 ~ +65
保护等级	IP33
材料	主体：铝合金、合金铜、结构钢、尼龙	主体：铝合金、304钢
	外罩：聚胺脂
颜色	炮体消防红，外罩白色	银白
重量 ( kg )	12.5	20
外形尺寸 (mm)	530(长)×312(宽)×366(高)	553(长)×365(宽)×392(高)

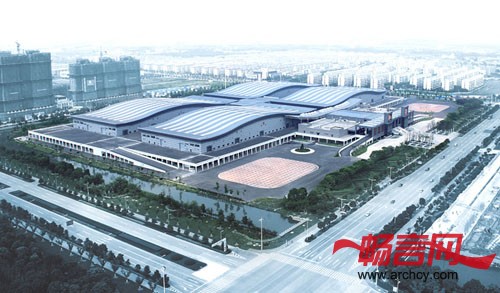

昆山国际会展中心

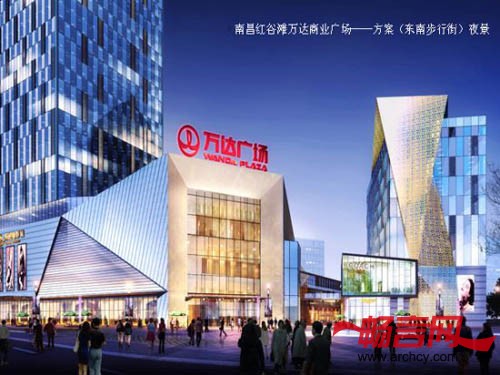

南昌万达广场

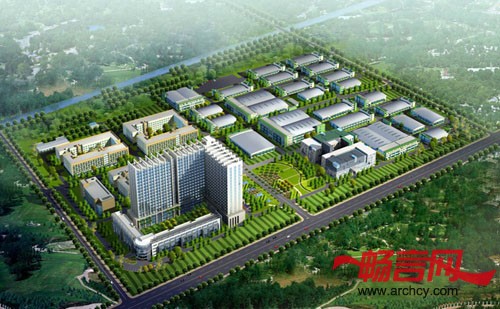

苏州EHCY041产业园
