铝镁锰板，百强房企屋面都用它？

铝镁锰板是一种极具性价比的屋面、外墙材料，具有耐腐蚀、美观、重量轻、强度大、容易加工成型等诸多优点，十分适用于屋面卷边、轧压设备的加工中。后配合涂装工艺，可为建筑带来非凡的视觉效果，同时还让铝合金本身的防腐性能变得更为优异。

1

什么是铝镁锰板？

实际上，铝镁锰板就是铝合金板，是牌号为3×××系列的铝合金板，只是它的镁含量比普通铝合金板高而已！铝镁锰合金也就是牌号为3004、3005的铝合金。

压型铝合金板基本采用牌号为3×××系列的铝合金板。采用牌号3004、3005铝合金时，即为铝镁锰板。

所以，有关铝镁锰板的设计，可套用铝板幕墙、压型金属板相关标准和图集。

说清楚了，也就这么简单！

铝镁锰板具有结构强度适中、耐候、耐渍、易于折弯焊接加工等优点，装饰效果较好，在公共建筑中应用较多，但价格也相对较高。

2

板型分类

『铝镁锰金属面板板型』

为适应建筑屋面的要求，铝镁锰合金屋面板在工程应用中主要有以下板型。

『各种板型的适用范围』

1）直板：适用于单坡、双坡及半径大于自然成弧半径的单曲屋面；

2）正、反弧板：适用于半径小于自然成弧半径的单曲屋面；

3）扇板及扇弧板：适用于双曲屋面；

4）特例：直板用于双曲面上，屋面曲率小，并且屋面上允许做多条屋脊。

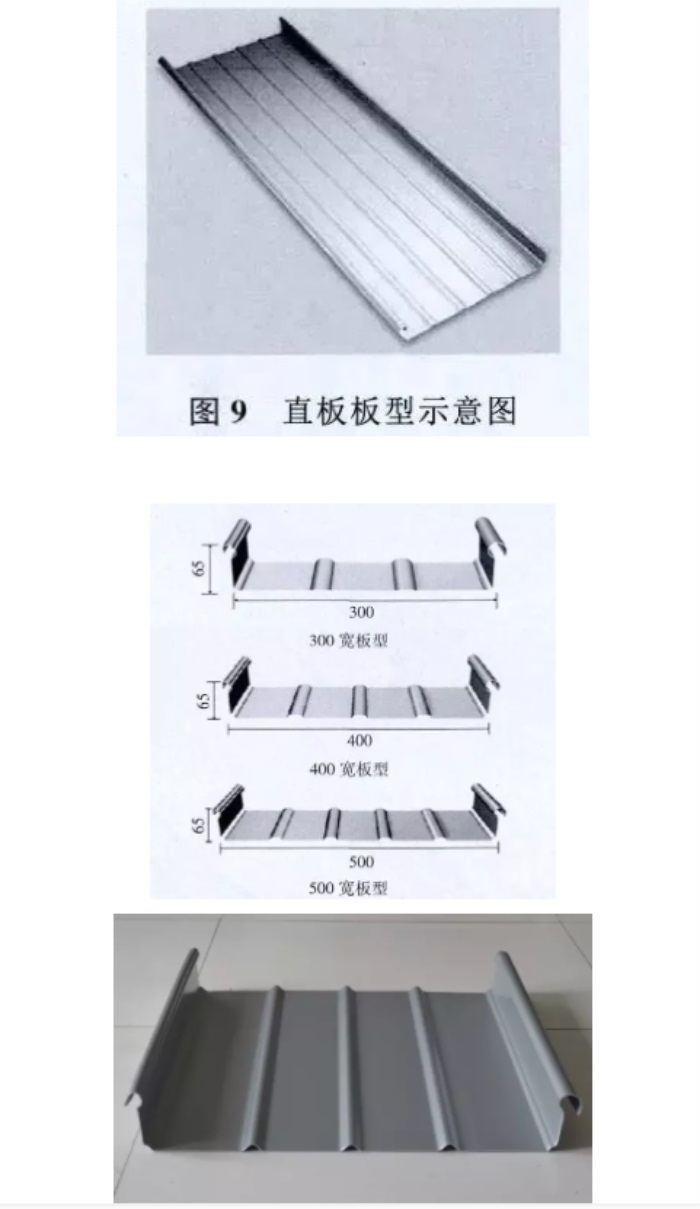

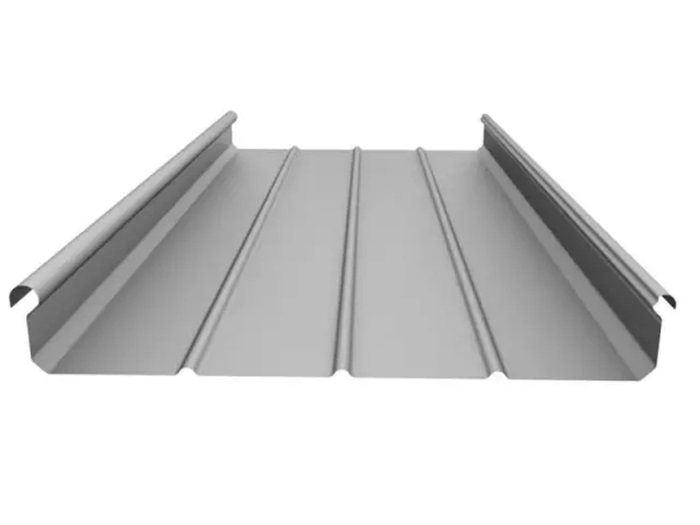

（1）直板

直板板型肋高一般为65 mm，常用的板宽有300mm、400 mm 及500 mm。其中板宽300mm 的在屋面荷载较大时使用；400 mm 的为常用、经济型的；500 mm 的为屋面板本身最经济的板型，但下部檩条间距小，且需采取适当措施防止板变形。

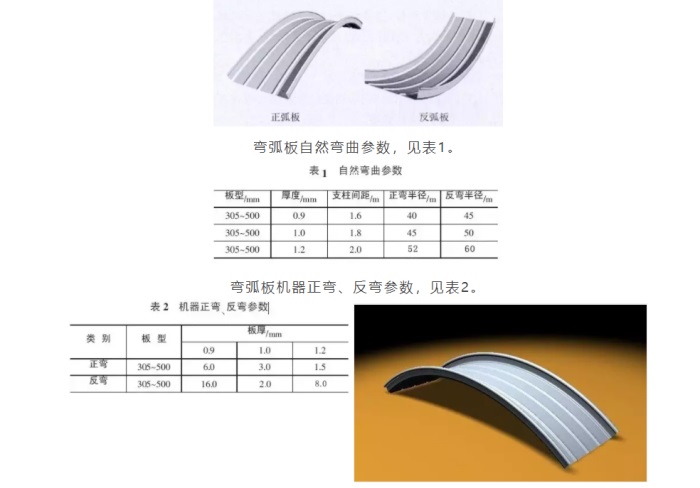

（2）弯弧板
弯弧板包括正弧板和反弧板两类，板型见图。

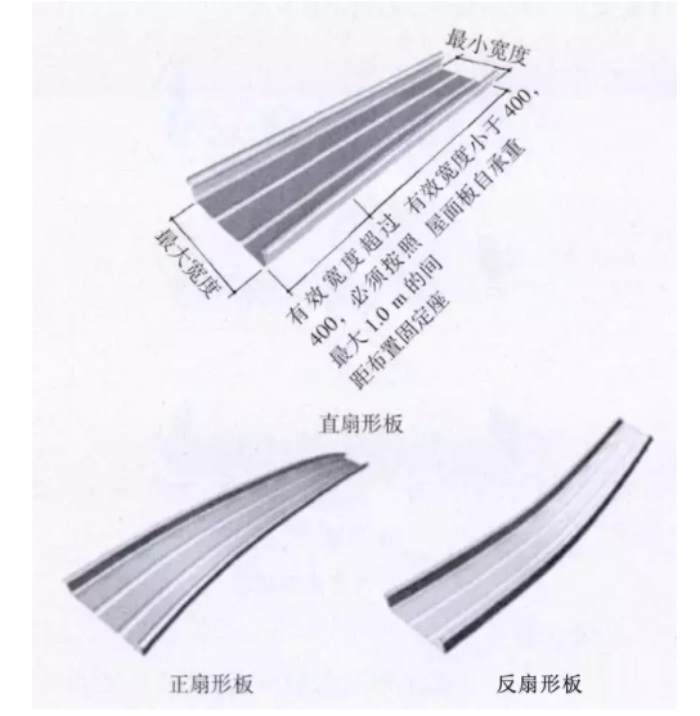

（3）扇形板
扇形板包括直扇形板、正扇形板、反扇形板。

3

房企案例

万科

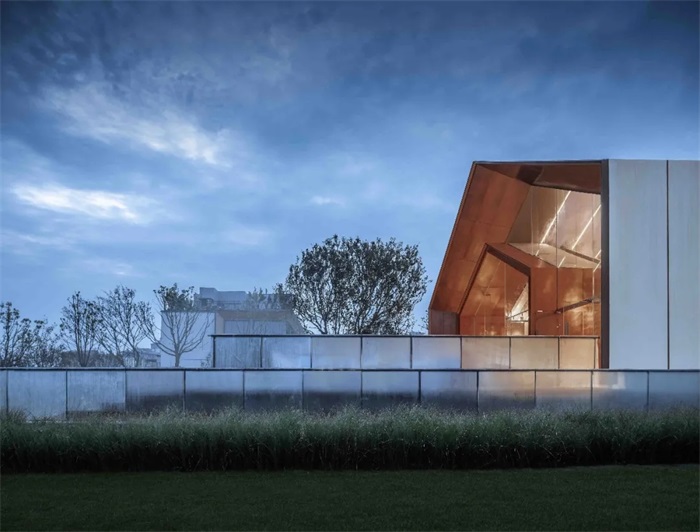

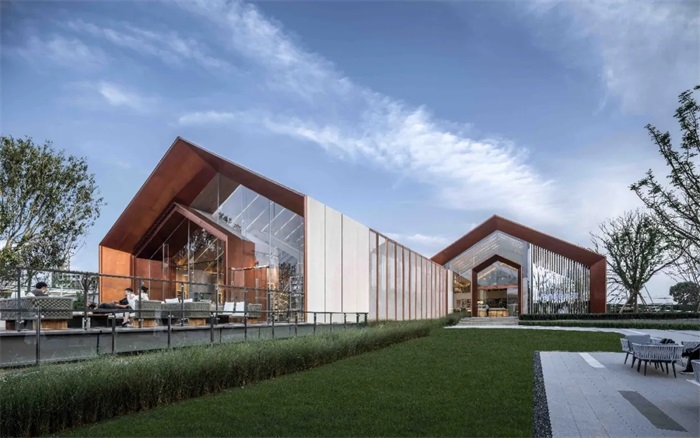

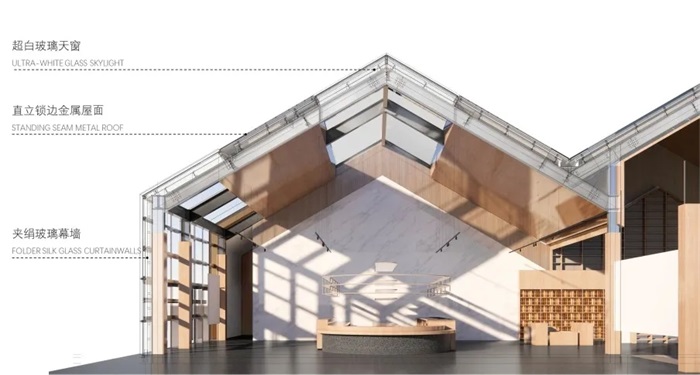

江西万科湾之荟 · ONE BOX，AAI国际建筑

项目位于南昌湾里区，距离南昌主城区15km，作为南昌人的后花园，紧邻梅岭国家森林公园。

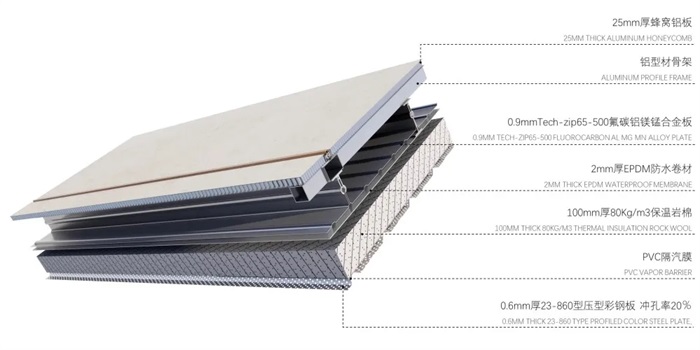

采用钢结构框架，屋面为铝镁锰金属屋面直立锁边系统，采用幕墙形式的围护结构，装配式的建造方法大大的缩短了建造工期。

为了保证平整、纯粹建筑外立面效果，建筑屋面采用铝镁锰金属屋面直立锁边系统，外立面采用了大板面、高平整，重量轻的仿石喷涂蜂窝铝板材料，解决了坡屋顶建筑有组织排水的要求同时也保证了建筑外立面整体性。

绿城

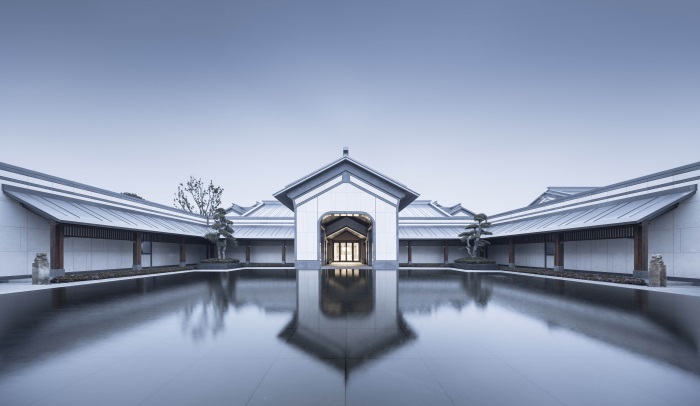

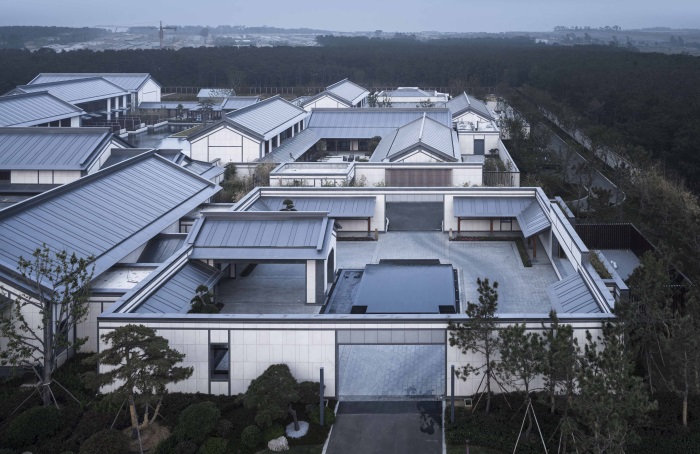

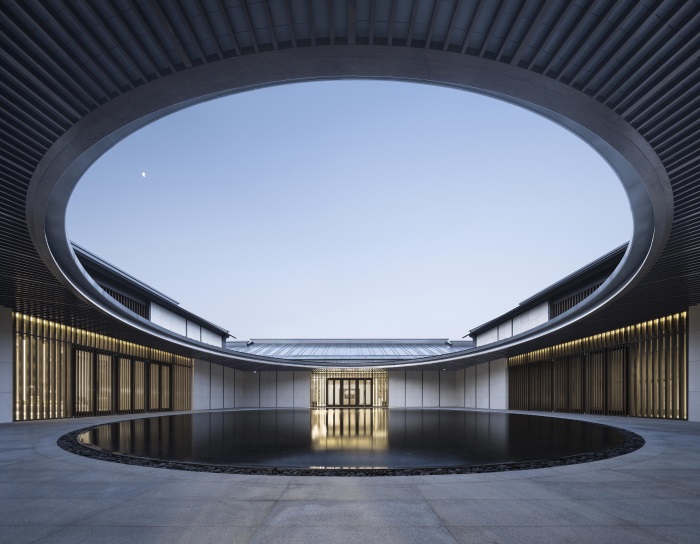

威海国医院  绿城六和设计

建筑主体采用北方传统建筑的硬山+双坡顶形式，结合少量歇山，外观呈人字形，屋顶瓦材采用现代材料铝镁锰板，工艺平整。立面则强调竖向分割的线条，白墙，竖向落地窗和竖向仿木色金属格栅交错而设，将二层高的体量“削瘦”，同时与纯石材的山墙面形成虚实的对比。

建业

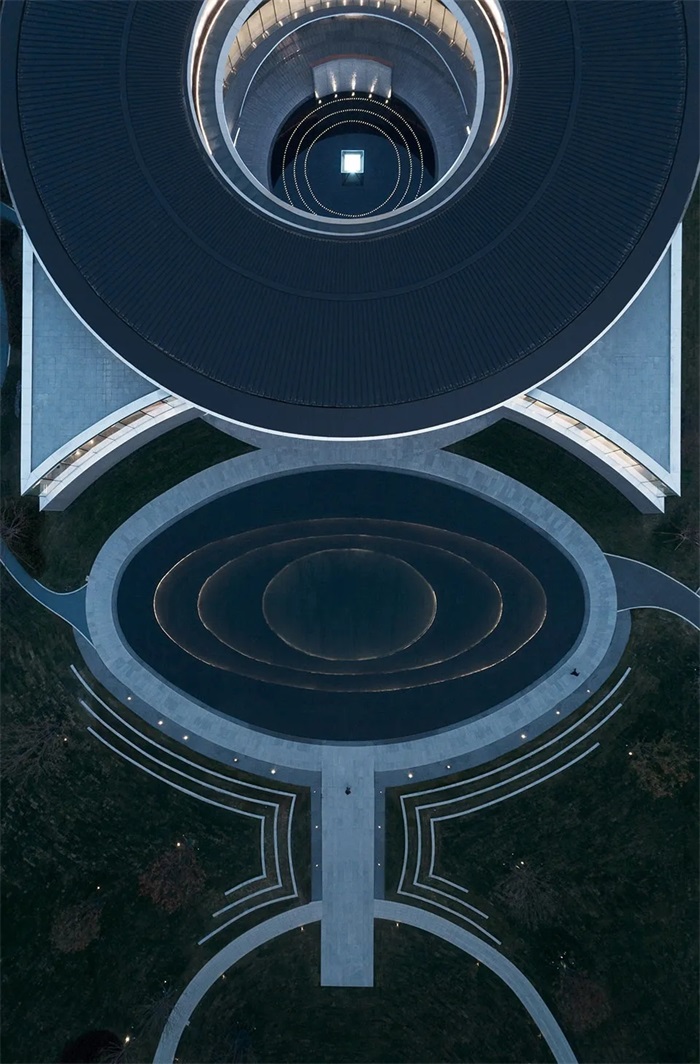

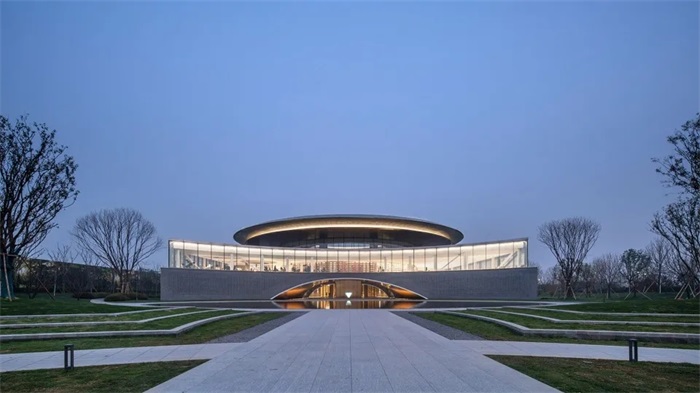

郑州蓝海郑风酒店综合体，日清建筑

项目屋面选用暗灰蓝色铝镁锰直立锁屋面，在鸟瞰中与天空大地相融，展现了极致的悬挑尺度与轻薄度，悬挑达到12米之多，最薄处仅为15公分，带了非凡的视觉效果。

融创

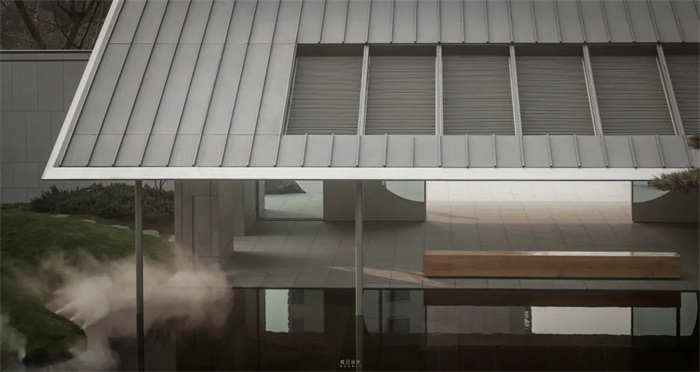

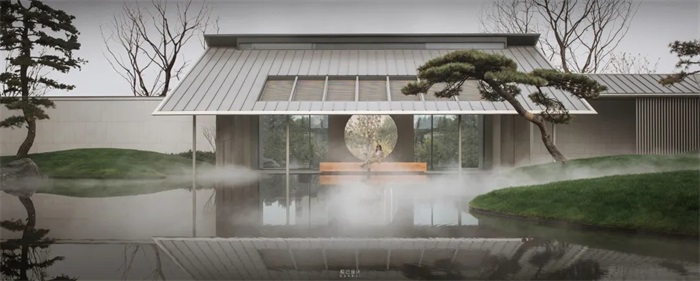

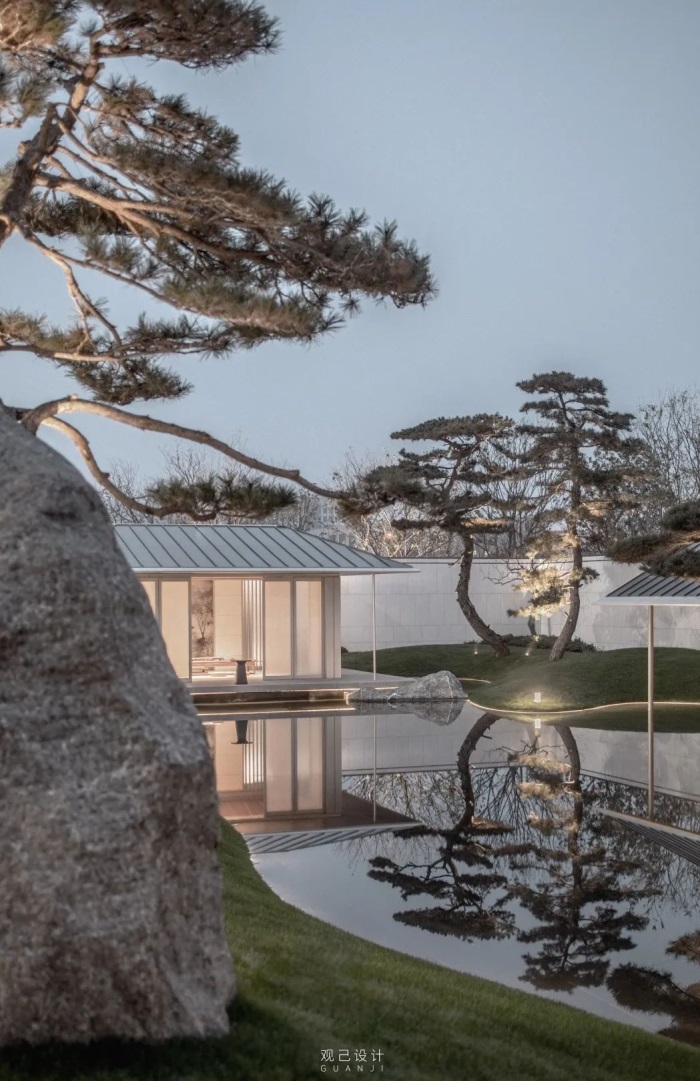

西安融创.江山宸院，日清建筑+观己设计

江山宸院的屋顶运用加入现代语汇，集结唐朝精致文化并融合宋代美学，空间于山水云雾之间展开，独树一格。

绿地

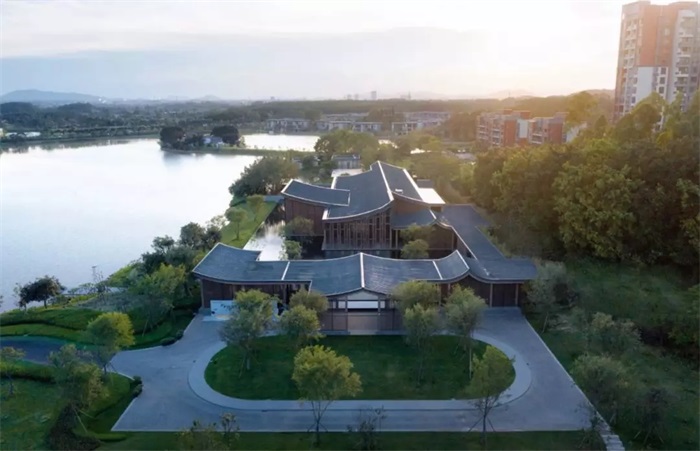

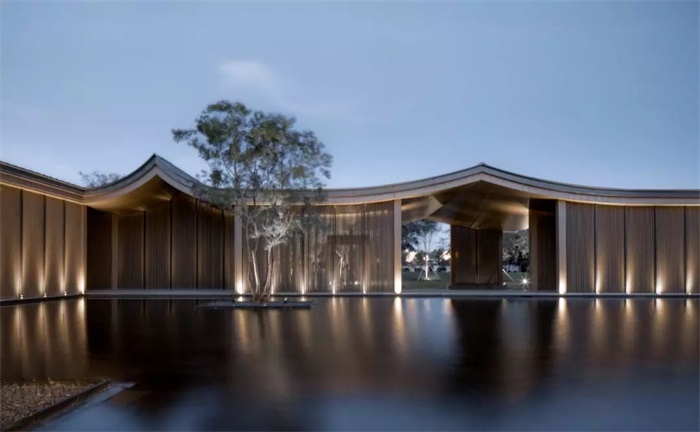

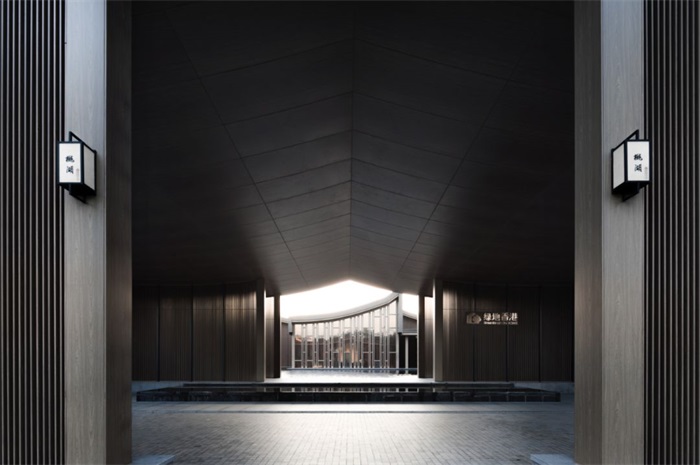

肇庆绿地香港·樾湖书院  霍普建筑设计

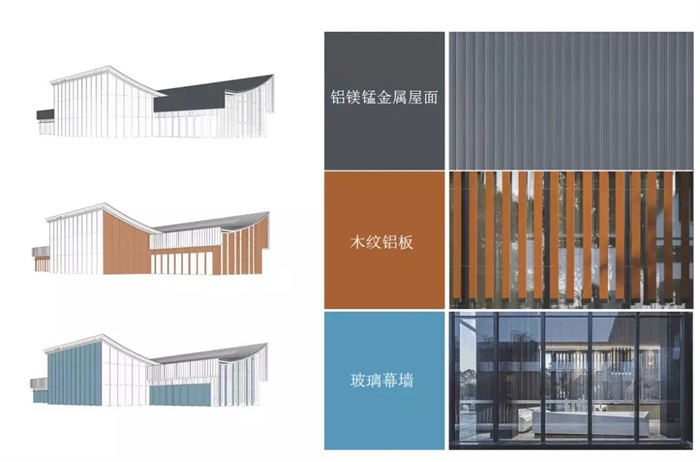

建筑师采用铝镁锰金属屋面与木纹铝板再现宋氏建筑的神态，加之玻璃幕墙的整体性，将材质的典雅的质感有效融合。细节之处提炼宋型文化符号，对披檐、出檐、墙身、基座等运用现代建造技术的处理手法。

4

公建应用

大型公共建筑也不缺少铝镁锰屋面的身影。

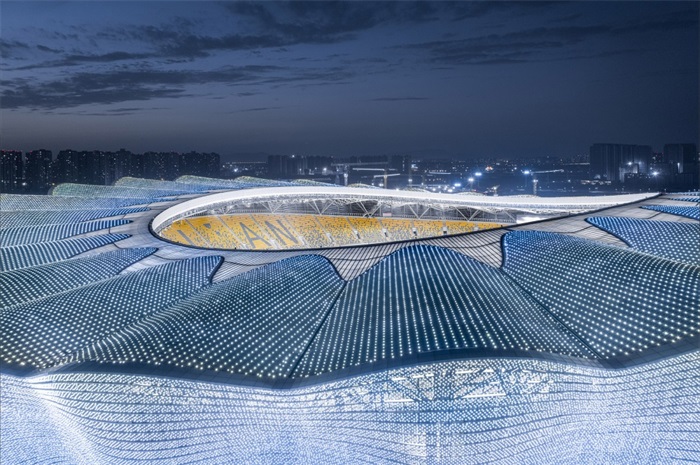

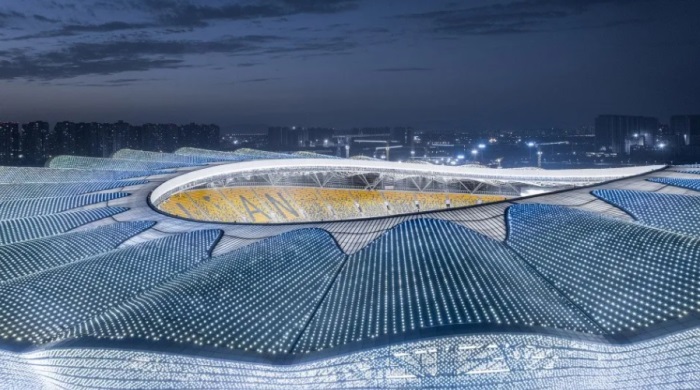

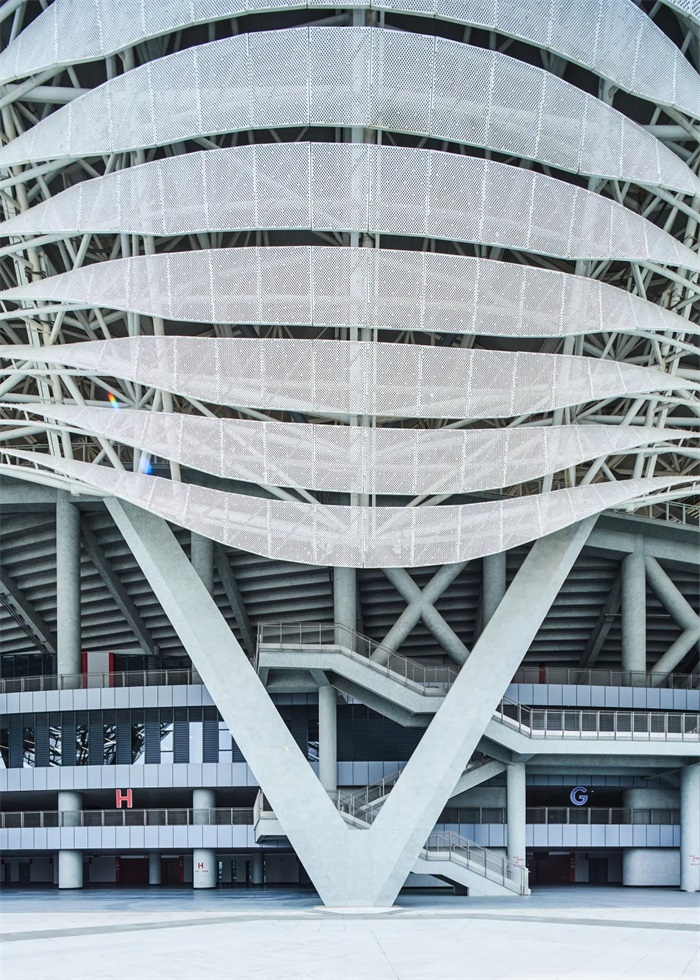

西安奥体中心  PTW Architects

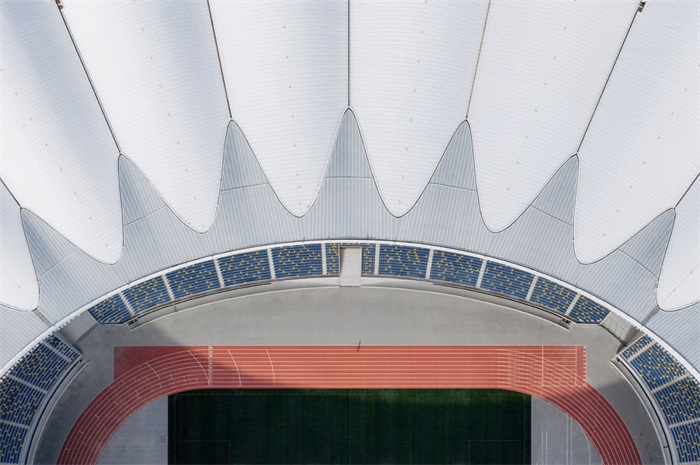

西安奥体中心屋面由铝镁锰直立锁边金属屋面板与半透明聚碳酸酯实心板构成，使内场获得更多采光的同时更利于草坪养护，在结构设计上也使得场馆视觉效果更加轻盈。

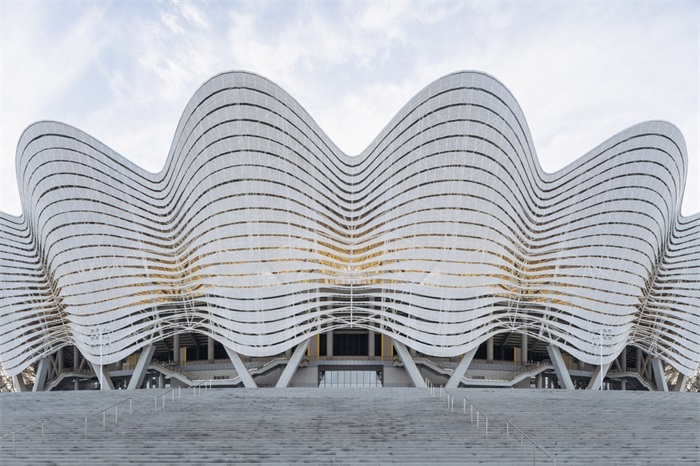

外立面的白色带状铝板，采用参数化精细控制，综合考虑体育场的通透性、倾斜角度、雨水聚集及不同距离的观赏效果，从而给内部带来丰富的光影呈现。

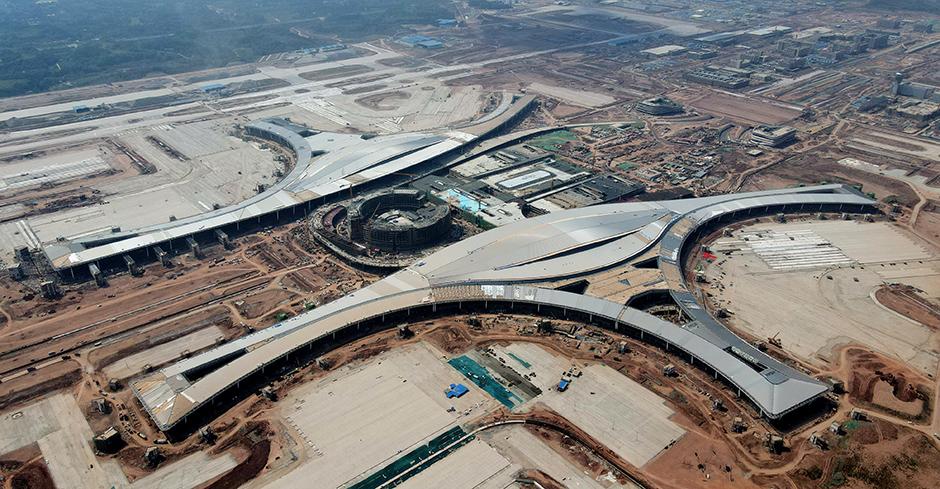

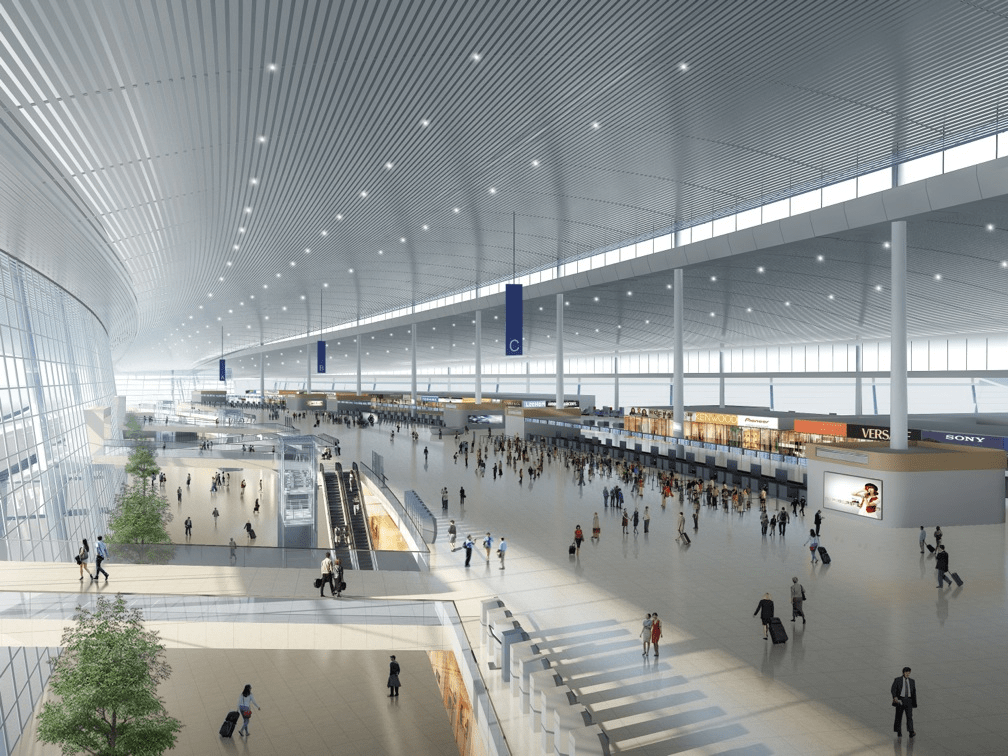

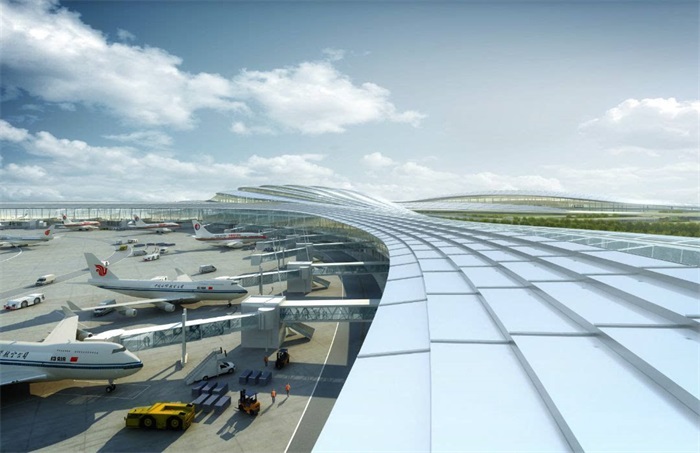

成都天府国际机场 西南院

成都天府国际机场T1航站楼羽毛吊顶的设计灵感来源于太阳神鸟，近3万平方米的羽毛吊顶与天府机场“太阳神鸟”的整体造型相呼应。如果说主体结构和钢结构施工是为“神鸟”搭建骨骼，那金属屋面和幕墙施工就是为“神鸟”披上外衣。

屋面施工的难点就在于防水和保温，特别是金属屋面，保温和防水处理是两大难题，如果处理不好，后期将影响功能使用。如何能保质保量完成T1航站楼16000㎡的金属屋面施工，项目团队在探索过程中，成功发明了“一种直立锁边铝镁锰板金属屋面系统”。

直立锁边铝镁锰板金属屋面常被用于机场航站楼、大型体育馆等公共建筑的屋面系统中，兼顾防护、吸音、防水、保温等功能。项目方是在大量的实验基础上，优化了节点，增加了保温棉锡箔贴面，让金属屋面系统的防水、保温效果稳定，不易破坏、耐久性强。
