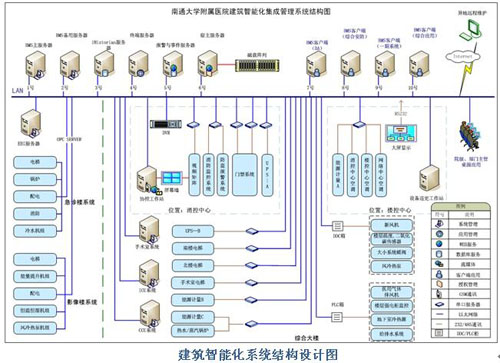

楼宇节能控管系统的概念及架构

楼宇节能控管系统(BEMS)是将现代IT技术、智能楼宇控制技术及现代楼宇节能技术有机融合，采用开放的TCP/IP通讯协议，以BORRY专利技术一一通用网络控制器(NDDC)为核心，实现机电设备的网络化.并创新性地将楼宇自控与节能管理融于一体的网络节能控制系统。该系统可通过Internet对楼宇内空调系统、供暖系统、变配电系统、照明系统、电梯系统及给排水系统等众多分散设备和系统的运行状况、安全状况、能源使用状况进行统一集中监控管理和分散控制，并结合节能运行策略与专家知识库实现对整个楼宇能耗系统的节能控制与专家管理，真正实现了楼宇的网络化、节能化、智能化。

楼宇节能控管系统中的节能管理系统和专家管理系统的软件，是基于WEB平台的构建的控制管理系统软件，该软件由前台应用系统、组态数据管理器、COM通讯组件和后台监控服务器四大部分组成。该系统通过网络控制器协调和控制系统内各设备的工作，以使整个系统平稳、高效的运行;为用户提供友好的操作界面，以便用户能及时了解系统的运行情况，并可对系统进行控制操作。通过网络对建筑物内的空调系统、供暖系统、给排水系统、变配电系统、照明系统及电梯系统等众多分散设备的运行状况、安全状况、能源使用状况实行集中监控、管理和分散控制，在满足楼宇舒适环境的同时，实现楼宇各耗能子系统的网络化、智能化及专家级的管理与服务，达到系统高效节能运行的目的。

（图片来源：互联网）

楼宇节能控管系统的节能原理

1、空调系统节能

率先提出系统能效比(COPsYs=∑Qc/∑NsYs)的概念，将制冷机组的能效比COPc扩展为冷站能效比COPm并进而扩展为空调系统能效比COPsYs。通过BORRY~络控制技术平台，建立了博瑞网络中央空调节能控管系统，以节能控制理论为基础，实现空调系统的动态能效比∑COPsYs[x(t)]实时最优。

节能管理系统依据节能模型，结合各种节能措施，将各种制冷主机纳入节能控管系统，根据室内外环境和空调系统运行状况.在保证舒适度的前提下，选择最优运行策略，实现系统的动态控制与管理，保证冷源能量输出、能量输配和空调末端需求的平衡，实现系统的节能节费。专家管理系统则是依据知名暖通专家、学者的理论及实践经验，通过网络控制平台，实时监控设备及系统状况，及时消除设备及系统的“亚健康”状态，通过可编程逻辑运行策略，提高设备的运行性能，降低故障率，使系统运行更加安全可靠、科学节能和经济实用。

2、供暖系统节能

供暖系统以提高热效率为主要节能控制目标。系统主要包括热源(城市热网或锅炉)、换热器、热水循环泵以及供暖末端设备等。当系统热源为锅炉时，通过对锅炉进出水温度及流量的测量有效调节锅炉的燃气阀门开度及热水循环泵的运行，达到系统节能的目的。当系统热源为城市热网时，通过电动调节阀控制换热器一次流量，提高一次侧流量温差、减少一次能耗浪费，换热器二次侧流量以热水泵变频控制调节，也含盖气候补偿、直网平衡、分户热计量、暖气片温度控制等节能措施。

3、变配电系统节能

变配电系统以提高用电能效(如功率因素)为主要节能控制目标。高、低压配电控管系统主要监测主进线的三相电压、三相电流、有功功率、功率因数。在低压侧的每个主出线回路进行电压、电流、有功功率的测量，以便于统计每个出线回路的设备用量、耗电量，制作能源曲线，并依据该数据制定具体的节能策略。有条件时，也可增加电容柜，提高功率因数，以及采用有效措施，来抑制谐波，控制三相不平衡率等。

4、照明系统节能

照明系统节能除更换节能灯外.也针对大厅、楼梯、办公室、会议室、停车场等不同使用功能的区域进行控制管理，对不同功能、不同区域的照明系统进行分时分区控制，根据日期自动确定系统开始运行和关闭的时间。通过电量检测，促进用户多采用节能灯、声控灯、调光灯等照明设备，有效降低照明系统能耗。

5、电梯系统节能

监测电梯的运行和报警状态，累计运行时间，计算各部电梯的能耗，分时分区控制使用，指定高低峰时期的节能运行管理侧略，在保证电梯安全运行的同时达到节能节费得目的。

6、给排水系统的节能

节能控管系统按程序控制来满足水位要求，监测用水量与排水量，并根据水箱的水位信号来控制水泵的启/停及水量水压，并具有预警及故障报警功能。

楼宇节能控管系统的特点

创新性：采用开放的TcP/IP协议，实现了用能设备的网络化，创新性地;降IT技术与楼宇自控技术相结合，发展出现代楼宇网络控制技术;

节能性：在传统楼控技术的基础上增加了节能因素.改进楼宇自控系统只监不控的缺点，实现了对楼宇各系统的能量优化调节与运行管理;

通用性：利用建筑中已有的综合布线系统.实现楼宇节能控管系统与企业信息管理系统的有机融合。

集成性：可将楼宇自动化系统、消防报警系统、安防系统等全面集成在一起，实现信息资源与任务共享，大大提高管理的灵活性;

扩展性：通用网络控制器及节能控管软件可以根据项目的要求及功能的增加不断扩展;

可靠性：通过完善的专家知识库，消除系统的“亚健康”状态和故障诊断，达到系统运行可靠，降低费用的目的;

安全性：防火墙、网络访问控制和系统三级安全管理;

人性化：强调以人未本，为用户提供安全、舒适、方便、快捷、高效、环保的环境;

高性价比：自主研发，性能优越，与国际著名的自控商的技术相比，在满足相同自控功能的基础上，又真正实现了楼宇节能，具有性价比高的优势;

便捷性：智能化的楼宇节能控管系统，可方便用户便捷操作与管理;
