随着时间的推移，云南建筑设计研究院的建筑师，使用Revit进行建筑设计已有五年，完成的工程项目已几百万平方米。Revit已把他们从过去计算机辅助绘图带进了今天计算机辅助设计及参数化设计。

快速高效的设计让决策更快更明智

包含建筑相关信息的三维模型能形象地看到建筑整体环境地形的结合。建筑的体量及其整体性的项目视图，随时配合建设作出设计决策，可以实时从建筑的不同角度视点查看相关视图，讨论设计方案的效果，从中作出相关决策，而这一切往往是在与建设方讨论方案时完成。Revit平台是专门针对各专业开发的，建筑师和工程师可以按照自己的想法全盘考虑建筑的设计。

Revit平台正在改变设计表达方式，它可以非常高效地体现设计效果，建筑中各部分的关系一目了然。举个例子，借助Revit可以快速、有效地生成任何类型的立面图、平面图、剖面图或三维视图，对原有的进度也不会有任何影响。

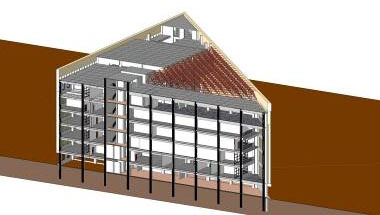

Revit平台正在改变设计表达方式（图片来源：百度）

Revit平台采用了参数化引擎，因此，只要建筑师和工程师在模型中任何一处进行了设计变更，Revit平台就会相应地自动协调整个项目。以前，以CAD为中心的项目中，有大量文本和参数需要协调，而现在，再也无需耗费精力时间来查找这些文本和参数，文档协调工作都交由软件去完成，建筑师可以完全专注在设计上。在项目的最初设计方案中，某些排气管道需要穿过屋顶，而且并不会影响到设计的美观性，公司认真考虑了这个方案，暖通工程师和建筑师将这些构件添加到模型上，构建了屋顶轮廓线的逼真视图，审核之后，建筑师决定采用天窗来取代立管，这样不仅满足了设计要求，同时屋顶轮廓线也变得更加美观。设计效果可以在会议中形象地呈现，各方可以实时协调并制定决策，这些都确保了项目按进度顺利实施。宾宁告诉记者：“Revit Architecture可以帮助我们在短短几分钟内制定决策，而无需耗费几天时间。”

工作集与协同设计

在大型项目设计中，由于建筑面积庞大，需要一个项目团队共同分担设计任务，而传统的协同模式又无法有效保证平、立、剖面之间的一致性，导致错误百出。同时由于项目庞大，建筑师之间不能及时、有效沟通，从而导致项目整体设计风格不够协调，互不搭调，严重影响了设计质量和设计效率。如何进行有效沟通与交流，寻求一种更合理的协同设计模式一直是建筑师非常关心的问题。

Revit给建筑师提供了全新的协同设计思路与方法，称之为工作集和设计中心文件。

Revit平台中（工作共享）的功能支持工作集、图元共享、文件及模型链接，在进一步加强团队内部及其与建筑师和结构工程师的协调上，该功能大显身手，在同一个中央模型中使用各种Revit数据时，这一功能对于工作流程的平稳运行至关重要。在项目设计中，特别是大型项目，设计成员将其工作集中放在中央模型中，“这样，设计的主要构件在开口和交叉处没有出现任何冲突，而且我们还能够实时围绕其他团队的图元进行设计，及时识别变更，讨论解决方案。”

工作集的基本原理是当项目发展到一定程度时，由项目经理启动项目文件的协同设计功能，即工作集，先根据小组成员数量及项目复杂程度，创建几个布局，也就是将项目分成几个不同的部分，然后将对应的建筑构件分配到划分好的布局中，并将编辑权限释放，将项目保存为设计中心文件，之后由项目小组成员通过局域网访问中心文件，并用“另存为”命令保存一个副本到本地计算机，然后每个建筑师就可以签出自己要编辑布局的编辑权限，开始做设计了。在编辑过程中，建筑师要随时将自己的编辑结果保存到设计中心文件去，这样别的建筑师就可以更新自己的工作集，看到别人的设计结果，使每个设计小组成员都可以及时了解别人及整个项目的进展情况，从而保证自己的设计和大家的设计保持一致。

通过工作集的使用，所有建筑师都基于同一个建筑模型开展设计，每个单体建筑的平、立、剖视图都完全对应，没有任何人为的设计错误，同时从项目整体来讲，也有利于及时了解自己的设计在整个项目设计环境中的情况，从而有效保障了整体设计风格的一致性，提高了设计质量。

 大型项目的三维设计对机器的硬件配置也有一定要求，而通过工作集，不同的建筑师只需要打开自己要编辑的布局，和与自己的设计内容密切相关的工作集即可，也就是建筑师可以局部打开项目文件，而不需要打开整个项目文件，这就有效减轻了硬件的负担，提高了设计效率。

及时沟通，通过定期的保存与更新工作集，建筑师之间可以随时看到别人的设计内容，了解整个项目的进展情况，这就完全解决了以往建筑师之间对图，讨论方案等效率低下的问题。

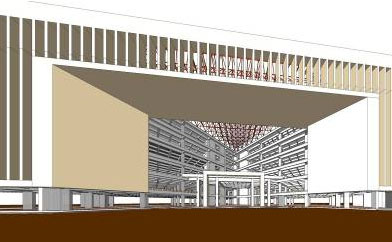

建筑师需要花费很多时间手动检查所有平面图中是否存在调整错误（图片来源：百度）

确保设计协调一致

在传统的建筑设计过程中，当有数名建筑师共同参与一个项目设计时，错误几率会大大增加，因此，建筑师需要花费很多时间手动检查所有平面图中是否存在调整错误，这不仅耗时，而且还难确保设计协调一致。例如，当绘制立面图和剖面图时，建筑师通常通过参照平面图来绘制，因为每个视图都独立于其他视图，这一切建筑师不仅要耗费大量的时间用在图纸的绘制上而且还难保证图纸协调一致，特别是多人与一个项目，或者是设计发生变更这样的问题就更为突出。然而应用Revit软件后，立面图，剖面图都是通过一个参数化模型生成，这就有效保证了建筑信息完全一样，这样图纸和进度等信息就能够保持协调一致。由于将设计保存在同一个模型中，团队中的建筑师协作更加密切。通过重复使用该模型，在整个项目过程中，所有人都可以迅速响应其他人作出的决策，这样就确保了设计协调一致，大大提高了工作效率。

成本的降低

 在设计过程中，业主希望能以最直观的方式看到设计的成果。如果依靠效果图，公司在3dmax中建立模型，不但会支出可观的费用，而且由于项目的多次修改，无法及时、准确表达最近的修改成果，常造成许多误会。因此，如果能在设计的过程中，不但能让建筑师自己得到直观的创意反馈，而且能将任何修改时时反馈给甲方和业主，将为设计工作带来极高的效益与效率。

效率和质量的提升

 Revit可以帮助建筑师快速完成方案设计和施工图设计。过去方案完成后，生成施工图设计需要图档，在AutoCAD模式下，所需的任何一张图纸都需要手工绘制，在施工图阶段，在AutoCAD中绘图时无法对构件的细节进行直观的推敲，对于装饰类构件的尺度，无法预计其产生的效果和影响，仅能根据建筑师的经验来进行设计和绘制，“有时候，甚至会将原有的设计方案修改的大相径庭。”因此，如何保证方案与施工图之间数据的一致性，也成为传统设计的一大难题。

 在将设计完成后，需要将施工图打印为纸质的二维图纸，当施工单位在建造过程中，仅按照图纸给出的信息，往往无法准确把握建筑师想要表达的建筑细节，因为，二维图纸所反映的内容不够直观，建筑师也不得不花费大量的时间前往施工现场，为施工进行指导，如果能以三维的形式反映出施工中大样的细节，不但能减少下现场的次数，而且，施工单位在读图时，更容易领会设计者的意图。

有了三维参数化这一利器，可以非常直观的完成整个设计的过程。“在Revit中绘制一面墙，它有高度、厚度、材料等所有信息，随时都可以在上面加点儿装饰构件，它会告诉你加了装饰之后起到的效果和影响。”而且，利用这种直观的设计手段，甲方和业主也可以随时提出修改意见，并直接得到修改直观结果。

在施工图中加入三维透视表现后，大大减少了下现场的时间（图片来源：百度）

 Revit的最大特点就是可以通过设计的建筑信息模型直接得到工程所需要的投影视图，平面、立面、剖面、大样都可以向建筑信息模型直接索要。更重要的是，这些图纸之间是通过模型相互关联在一起的，只要对图纸中的任何一处进行了修改，Revit会聪明地将变更传递到所有相关的图纸中，大大减少了建筑师在绘图时的修改工作量，也大大减少了图纸中出现低级错误的机会。除此之外，利用Revit的模型在项目中的延续性，直接为施工单位进行直观的施工指导，利用Revit的三维模型，可以非常方便地提取模型的任何部位，不但可以得到传统的二维详图图纸，还可以以三维的形式将复杂的大样直观地进行表达，加入三维详图后，施工单位可以非常直观地了解这些细节部件的做法。“过去，要用大量的时间到现场同施工方进行交流和沟通，目的就是为了让施工方明白要做什么、做成什么样子，因为，仅仅有二维的尺寸无法直观反映该部件的形态，在施工图中加入三维透视表现后，大大减少了下现场的时间。”

 “以上这一切就是参数化设计带给我们的快速高效和设计的协调一致。如果说，十多年前我们抛弃图板，转向计算机辅助绘图是一次进步的话，那么，今天我们采用建筑信息模型进行辅助设计应称得上是一次飞跃和革命。”建筑信息模型通过参数实体模型表达真实建筑所具有的信息，信息化的建筑设计得以真正实现，带来的是效率和质量的提升。
