被誉为“东方艺术宝库”的敦煌莫高窟，每年吸引着世界各地的人们前来参观，但游客数量的急剧增加，对洞窟壁画和保护区的环境造成了一定的破坏。当地政府决定在莫高窟景区之外，建设一个游客中心，实现对于游客的分流，以减少对景区的破坏程度。游客中心的主要功能包括游客接待大厅、多媒体展示、数字影院、球幕影院、办公用房、邮局、银行、餐厅、购物区、厨房和其它设备用房等，总建筑面积约11000平方米。

 一个颇具曲线之美的建筑创意最终被呈现在纸面上

  将游客中心项目作为BIM的试点项目

正是借着这样的灵感，一个颇具曲线之美的建筑创意最终被呈现在纸面上，若干条自由曲面的形体相互交错，婉转起伏，巨大的尺度和体量将沙漠地景的特征表达得淋漓尽致。当时投标竞赛的一位资深评委曾评价说：“对于这个项目来讲，这个建筑放在别的地方不合适，别的建筑放在这里也不合适，它如同是在这片土地上生长出来的，是一个充分表达当地气候、风土、文化的建筑。”

 但是，要真正将创意变成精确的施工图时，变换的曲线、流动的空间实际上带来了一个非常大的设计挑战——依靠传统的二维设计工具，很难完成如此复杂的曲线建模设计。中国建筑设计研究院决定将游客中心项目作为BIM的试点项目，而试点的核心就是施工图尤其是曲线建模方面的三维设计。

在经过几番比较之后，中国建筑设计研究院决定采用Autodesk Revit 软件，并请欧特克公司进行了专门的培训，同时还与欧特克中国研究院（ACRD）进行了深入的技术交流。

“该项目的外部形态是扭曲和起伏的，如此的异形用传统方式是非常难描述的，而Revit却能非常优秀的完成曲线建模的工作。我们主要是把复杂的屋面形态进行分组，分解成若干部分相对简单的工作组，每一部分根据建筑的构件进行划分，比如说屋面板、边梁、主次梁、柱子、墙体，最后再把模型组合在一起。”吴斌表示，“Autodesk Revit Architecture的可视化三维建模是它的优势所在，我们可以在任意位置切开模型，生成平面图、剖面图。而在二维的状态下，不可能在每一个地方都能画出来，我们必须依赖用三维的模型进行切割。更重要的是，这个三维模型可以提供给施工单位，他们可以非常直观的观看建筑的每个部分，能准确理解内部空间关系，为精确施工提供很大的帮助。”

 BIM的另一个优势在于从三维模型转化为二维图纸

 BIM的另一个优势在于从三维模型转化为二维图纸，尤其能够处理其中的关联变动。吴斌表示：“对于施工图设计来讲，三维模型可以关联所有的平、立、剖图纸，能避免传统设计中可能出现的漏改忘改的现象，大大提高出图效率，这是Revit作为三维设计软件的优势。”

最终，莫高窟游客中心的施工图被精确的设计出来，并获得了客户的高度认可。

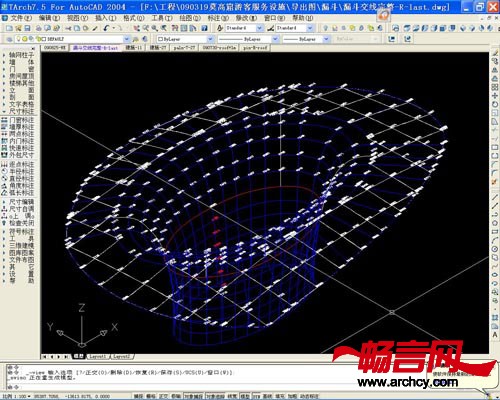

         软件操作界面

功能布局

本工程主要功能包括游客接待大厅、数字展陈厅、购物区、数字影院、球幕影院、办公用房、邮局、银行、餐厅、厨房和其它设备用房等。

结合一字形展开的平面，在建筑中段设置主入口和接待大厅。游客在讲解员的引领下，可以往西参观多媒体和数字展示。游客也可以直接从主要通道到达数字影院区，观看数字电影和球幕电影。我们将多媒体展示空间和主要通道尽量拉长，有利于将瞬间的大量人流疏散分解，使得人流更加有序。在接待大厅的一侧设置贵宾休息和卫生间。在建筑东侧布置餐厅、厨房、购物区、银行和邮局等。在主入口和最后出口之间布置存包，方便游客存取。

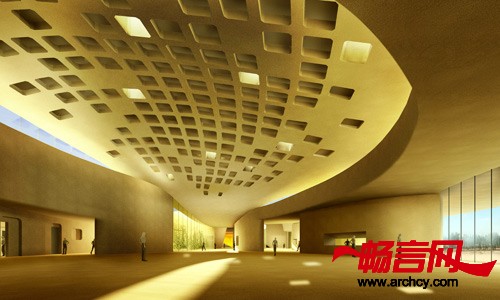

 室内设计

考虑将来与东侧未来发展用地的衔接，将办公区放置在建筑的东南角，在首层设置讲解员休息间，二层为办公室。

在建筑的中部局部设置地下室，作为设备机房，方便对东西两侧的服务。在数字影院的附近设置剧场设备用房和相应管理用房。

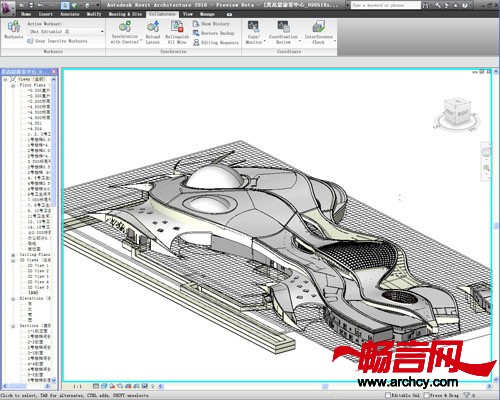

软件操作界面

交通组织

按照游客参观流程：游客接待——参观预展——数字电影——球幕电影——洞窟参观——餐饮购物——参观结束，在用地北侧设置大型停车场，游客在此下车进入服务设施；进入服务设施后，有讲解员接待，介绍并参观数字和多媒体展示，然后进入数字影院和球幕影院，观看数字模拟洞窟的场景；观看完电影之后，游客乘坐专用车辆，从服务设施到莫高窟洞窟区，约十五分钟车程，参观洞窟并返回；重新回到服务设施的游客可以在此用餐，或购买纪念品，然后登车离开，结束参观。根据上述流程特点，需要将游客分为两部分，即刚到的游客和从莫高窟返回的游客，因此，对于每股人流需要设置不同的出入口，相互之间的流线不交叉。一字形的平面布局为上述要求提供了良好的解决方式：在建筑中段设置刚到的游客的主入口，人们进入建筑后往西侧参观、看电影，从建筑的西南角出去，乘坐专用车辆去往莫高窟；从莫高窟返回的游客在建筑东南角下车，由此进入建筑，用餐或者购物，从建筑的东部北出口出去，返回停车场，两股人流没有任何交叉。同时，在建筑南侧，从莫高窟返回的车辆在下车区卸客之后继续往西到上车区载客，然后掉头前行，形成畅通的流线关系。

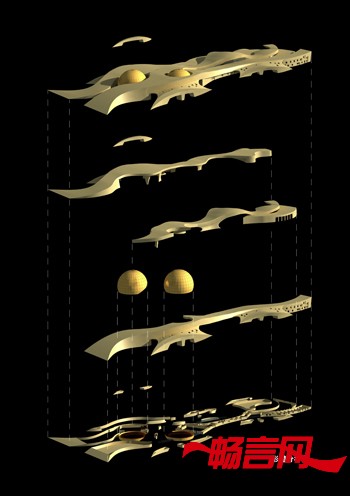

 功能模型示意图

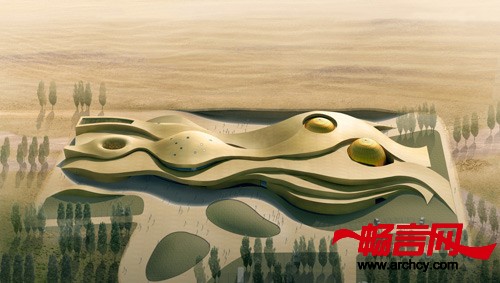

立面造型——流沙与飞天

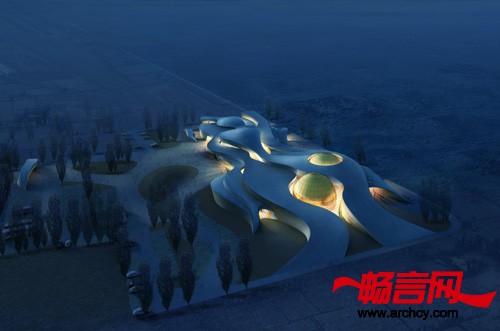

用地的周边环境特点决定了本建筑的形态特征。如同沙漠中的流沙，如同雅丹地貌中巨舰般的岩体，如同矗立在沙漠中近千年的汉长城，如同莫高窟壁画中飞天飘逸的彩带，整个建筑充满着强烈的流动感，若干条自由曲面的形体相互交错，婉转起伏，巨大的尺度和体量将沙漠地景的特征表达得淋漓尽致。形体在水平和高差交错过程中自然地产生出光缝和光井，将光线引到室内。球幕影院的圆球体量直接暴露在外，就像从流沙中显露出来的石头一样，光彩熠熠。

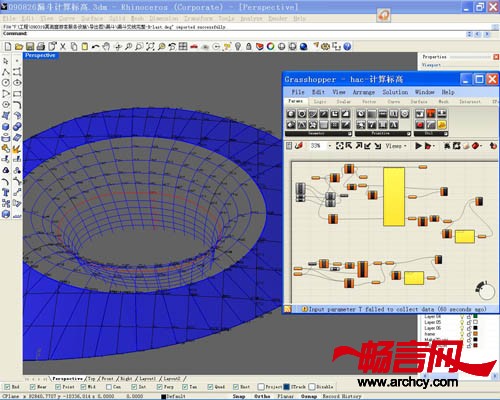

 软件操作界面
