三、单元式节能幕墙构造设计与应用
单元组件的横梁长为一个分格(或两个分格)宽,主柱为一个楼层高,面板可分为一块或多块组成。单元式幕墙一般在工厂内将面板、横梁、主柱、组装成各种形式的幕墙单元,易控制和确保质量。利用单元式幕墙的工程,可自下往上安装施工与主体结构施工平行作业,尤其是高层建筑可缩短施工工期,具有经济性,是大型幕墙工程优选产品。
1、隐框单元幕墙构造设计与应用
《玻璃幕墙工程技术规范》JGJ102-2003第4.1.4的规定“幕墙中玻璃板块应便于更换”,第1.0.2的规定……抗震设计……玻璃幕墙便于保养和维修。
由于单元式幕墙组件是在工厂内加工、组装,一般是将玻璃板块用结构胶直接粘在幕墙的横梁和立柱上,当工程具备安装施工条件时进场安装施工,在工程长期供用中(如50年)由于单块玻璃不能拆装不便于保养和维修。
本构造设计是将玻璃用结构胶粘在铝角副框上,用不锈钢螺钉将副框紧固在横梁和立柱上,使玻璃板块可单块拆装(详见图六),便于保养和维修,符合标准的要求,确工程长期安全使用。

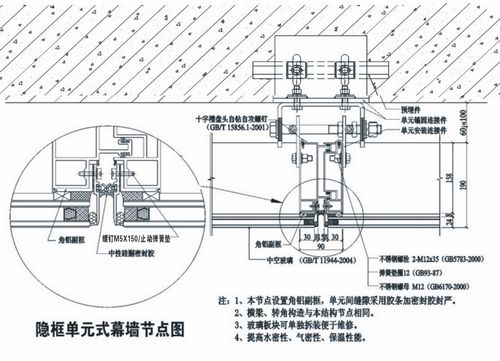

隐框单元式幕墙节点图 图六
|
