目前单元式幕墙的单元组件间多采用对插式组合杆件，相邻单元组件纵横接缝处，尤其是十字接口部位，易漏水，影响水密性、气密性及保温节能，本构造设计在单元组件间设置O型三元乙丙密封胶条并涂中性硅硐密封胶，从而提高了水密性、气密性及保温节能性能。工程使用中性能稳定安全耐久。

2、隔热垫式明框单元式节能幕墙设计与应用

明框单元式节能幕墙玻璃应采用中空玻璃，石材及金属面板应设置保温构造。支承体系应采用隔热型材。按GB5237.6-2004第3.4的规定：隔热型材是以隔热材料连接铝合金型材而制成的具有隔热功能的复合型材。隔热材料有PA66GF25（聚酰胺66+25玻璃纤维）隔热条，（不得使用PVC材料）及PUR浇注隔热材料等。有的玻璃幕墙分格较大，中空玻璃重荷载较大、并承受正负压风荷载的交变作用。本“节能型建筑幕墙构造”标准设计推荐性通用图集中，经有关专家论证推荐隔热垫式（PA66GF25）隔热型材在明框幕墙节能设计中优选使用。采用不锈钢螺栓将压板机械固定，即节能又安全耐久，确保建筑工程长期安全使用。隔热垫式隔热铝型材可选用普通铝型材具有经济性。明框单元式节能幕墙设计中优选使用。

在单元组件间设置O型密封胶条并涂中性硅酮密封胶封严，提高了水密性、气密性、保温节能性能，确保工程在长期使用中安全耐久、性能稳定。（详见图七）

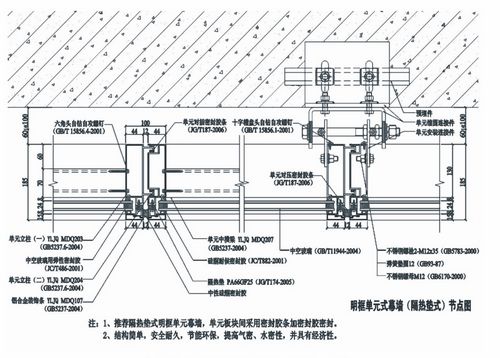

明框单元式节能幕墙节点图 图七
