Delta楼宇自控系统在会展中心的应用

发布时间： 2013-05-13 来源：网友余温里的流年投稿

（图片来源：互联网）

亚洲国际会展中心(Asia World-Expo)位于香港国际机场南侧海岸，一期建筑面积7万平方米(最终将达到20万平方米)，用于商业展览、会议、文体演出和新闻发布等。会展中心与香港机场、高速铁路及汽运连为一体，可由此到达香港、大陆乃至世界的任何地方，是向世界展示亚洲的窗口。

作为香港的标志性建筑，在机电设备管理及节约能源方面的技术实现自然也要切实可行、精益求精。Delta控制公司通过有机的集成手段，圆满地实现了机电设备管理及节约能源的目标。

另外，在该项目中若干新技术在香港首次采用，如冰蓄冷技术用于在用电量非峰值蓄冰，作为冷源而节约能源;布风管的采用可使馆内送风均匀，大大增强舒适度；大流量、低流速送风技术的采用，可防止餐厅味道外溢、保持馆内空气的清新。

（图片来源：互联网）

一、会展中心监控对象分析

会展中心建筑面积大、公共场地多，因而运营耗能大，而且空调与照明等设备负荷变化也很大，必须要对整个楼内的耗能设备进行严格监控。

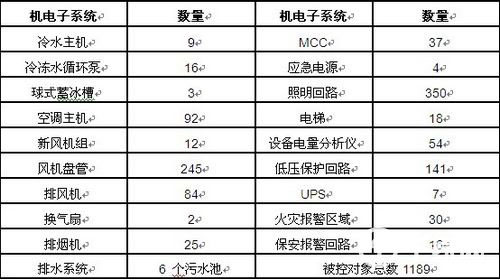

会展中心监控对象汇总：

机电设备种类繁多、位置分散，设备种类包括制冷机组及其冷却塔、水泵等辅助设备、空调及新风机组、给/排水设备、送/排风设备、照明设备、高/低压配电设备、电梯等;这些机电设备位置分散、遍布整个会展中心，因此对机电设备的有效管理势在必行。

耗能设备占的比率大，9台冷冻机组、350个照明回路、92台空调机组、12台新风机组，据统计在建筑的运营费用中，空调与照明系统的能量损耗约占整个建筑能量损耗的50% 以上。在本项目中由于建筑物内大量客流移动的公共场地多，其耗能比一般建筑更多一些。所以要对建筑物内的空调及照明系统进行实时监控和节能管理，合理控制机组的开启台数与运行时间。

（图片来源：互联网）

二、设备监控集成的需求

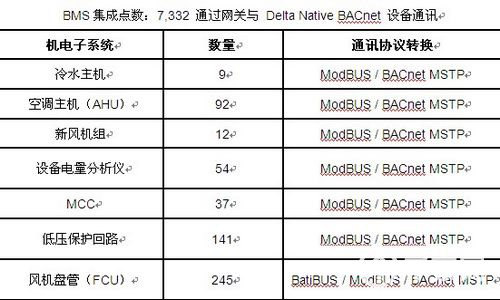

设备电量分析仪自成系统，负责提供风机、照明、水泵、AHU、FCU以及冷水主机等耗电设备运行的电量信息，其数据接口协议为 MODbus;

空调机组(AHU)系统和冷水主机系统带有就地控制器，通讯方式亦为 MODbus;

风机盘管(FCU)系统带有就地控制器，通讯接口为欧洲的一种通讯协议 BATIbus。

很显然，由于设备供货商不同，现场设备的控制整合势必要由BAS技术服务商针对相应设备自身的通讯协议，进行个性化的集成设计。

设备监控集成系统构成：

以上内容需要集成到Delta 楼宇自控系统中，从而使得机电设备监控系统无论从管理还是节能的角度，都成为一个有机的整体。除被集成的内容外，其余部分的机电设备则由Delta楼宇自控系统直接监控。

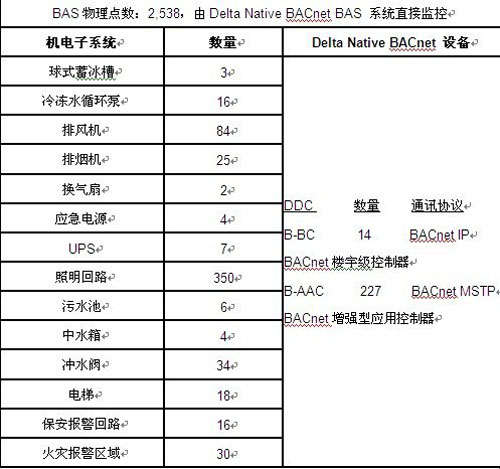

设备监控BAS系统构成：

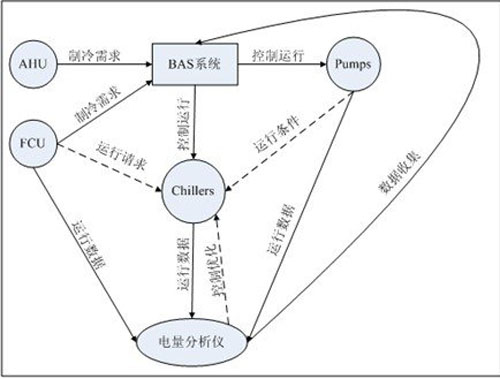

从下图机电设备的工作关系看，BAS系统对于设备之间的正常、协调工作是不可或缺的，起着举足轻重的作用，可以说是机电设备监控、能源管理的核心。

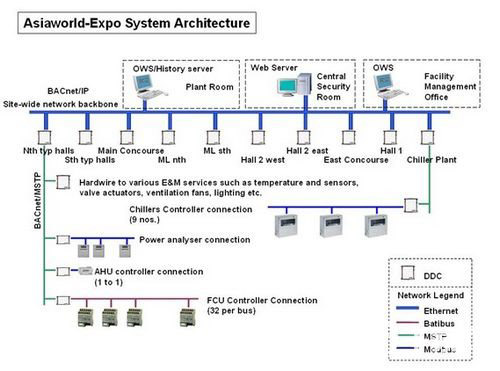

在分析完毕楼宇自控以及其集成的需求后，我们便可得到BAS及集成系统网络结构：

从上图不难看出，该项目体现了：

网络技术-DDC之间以及工作站之间的跨路由通讯；

控制总线技术-BACnet、MODbus、BATIbus的应用；

控制技术-机电设备的逻辑运行控制；

集成技术-多子系统之间的联动和数据交互。

（图片来源：互联网）

三、如何通过BAS及其集成节能

1、中央空调系统(AHU)

集成内容是将AHU的MODbus控制器集成进Delta的BACnet系统。

中央空调系统主要完成对所有展厅的温度控制，而主机自带的控制器仅完成常规的检测与调节。真正与节能密切相关的送风温度设定以及送风机的启停控制，则由BAS完成。

BAS为空调机组提供了5种工作模式：

(1)Move in/out-进展/出展期

室内温度低于室外温度时，AHU 处于关闭状态；

室内温度高于室外温度时，为在此期间充分节约能源，AHU 仅送风使室内温度不高于室外温度2℃。

(2)Set up/Take down-布展/撤展期

温度设定较展览期高3℃;通过控制新风门开度，使室内CO2在规定值以下。

(3)Show-展览期

温度降低3℃，其它内容同工作模式(2)。

(4)Off-闭馆

所有展厅空调机组处于关闭状态。

(5)与展厅门禁系统联锁

如展厅车辆进出口在(2)或(3)工作模式下打开，则BAS系统会发出报警，同时关闭AHU盘管冷水阀，以防止冷量浪费(人为干预除外)。

2、风机盘管系统(FCU)

集成内容是将FCU的BATIbus控制器集成进Delta的BACnet系统。

风机盘管系统主要完成对所有非展厅区域的温度控制，如办公室、走廊等。与节能密切相关的送风温度设定、送风机的三速设定以及启停控制，由BAS完成。

3、电量计量及分析系统

集成内容是将电量计量系统的MODbus控制器集成进Delta的BACnet系统。

电量计量系统主要完成对所有用电设备的耗电量实时监测。BAS则根据On peak(峰值)以及Off peak(非峰值)用电期对机电设备的耗电进行判断，适时完成对超额用电设备的卸载，以避免业主在用电峰值阶段承受高额的电费。在香港Onpeak(峰值)时段为7:30～16:30;Off peak(非峰值)时段为16:30～ 7:30。

4、制冷机及冰蓄冷系统

集成内容是将制冷机的MODbus控制器集成进Delta的BACnet系统。

制冷机自带控制器，用以完成顺序启停等制冷机自身的控制。真正与节能密切相关的制冷/储冰模式切换以及冷机启停台数控制，则由BAS完成。
