2010上海世博会德国国家馆BIM案例
发布时间: 2011-01-17   来源:网友my闪闪投稿

去年七月底,上海2010年世博会德国国家馆顺利完成主体结构封顶。德国国家馆,由上海现代建筑设计集团创建,在项目初期现代建筑设计集团就已经创立了由BIM经验丰富的专家担任项目经理的项目团队。
        在创建德国国家馆初期,由于德国馆建筑造型和空间关系复杂,仅使用传统的二维设计软件几乎很难进行该项目的设计工作。项目组在第一时间想到了应用基于BIM平台的三维设计软件来解决设计过程中的一系列难点问题。
        从2008年10月与德方签订合 同,11月份完成初部设计文件,12月份完成地下桩除,贯穿于整个建筑生命周期中,因此应该以20年或以上的时间来计算成本。将BIM理念带到天津港的施工现场,为业主及施工方介绍了BIM在天津港设计上的应用,并且展示了BIM应用在施工管理上的优势。业主与施工方都极为关注,希望能够提供BIM服 务,在结构施工、机电管线现场布置等方面提供指导性的意见。通过演示BIM的 系统功能,让多方都了解到BIM能够组织起从设计到施工再到运营的完整工作流程,这个流程就把设计师、结构师、机电工程师、施工单位、业主有效的串联、协 调在一起。让绿色、可持续发展的理念能贯穿项目的始终。
        对于商业建筑而言,建筑信息模型好像是真实的虚拟游戏,将比传统的二维效果图更容易吸引到投资。业主不见得能看懂一摞摞的平面图纸,但当你给他一个模型的时候,他一定明白。 基施工图纸,到2009年1月份 完成首批施工图,3月份完成全部施工图调整,负责本次“腾云工程”本地深化任务的上海现代建筑设计集团用不到半年时间完成了所有的深化任务。对于 中方的高效工作,德方的态度来了个180度的大转弯。

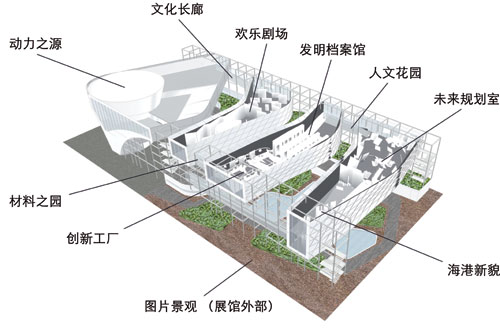

德国馆建筑造型和空间关系复杂(图片来源:百度)





 借助BIM化解复杂实体
        2010年世博德国国家馆总建筑面积6,000平方米,属于世博园场馆建筑中体积较大的一类。德国公司提供的设计方案,结构复杂,整体建筑由位于12米标高的形展厅、内设三层回廊的圆形剧场。 德国方面提出的重要合同条件是尝 试能够在三维上解决问题,德国建筑师此前出示的模型已经精确到可以直接在上面深化。如何在几个月的时间内让严谨挑剔的德国人满意?
        很难想象采用传统方式操作的结果,世博建筑本身非常特殊,重要性不言而喻。
        若采用传统二维工作方式,德国馆的设计任务在如此紧张的 设计周期中是很难完成的。德国馆中方主创建筑师刘文毅感叹道。由于项目的空间复杂,体量大,用传统的图纸恐怕表达很困难,各工种之间的协作也很困难,所以 就需要借助三维软件在建筑还没有建成之前,先创建整个建筑信息模型。刘文毅介绍道:BIM软件是模拟现实的。在工程过程中,以往我们常常遇到结构、建筑、 设备碰撞的问题。由于建筑、结构、设备各个工种都平行进行,常常发生实际无法合拢的矛盾,而这次在实际工作中, 通过BIM创建的模型让我们能够 最直观地看到问题,然后最有效地解决问题。

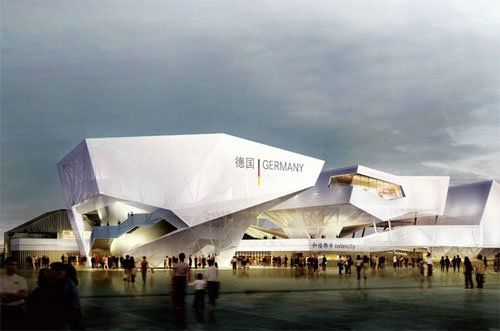

 BIM在未来的中国设计市场大有可为(图片来源:百度)



建筑信息数据的深层拓展
         BIM给设计师带来的是可视化的技术,但是可视化技术只是BIM的一个层面。BIM模型更深层次的含义相当于一个数据库,这个数据库记录了建筑各阶段的所 有数据信息,包括建筑构件的几何物理性能、供应商信息等等,BIM的精髓就是这些数据贯穿项目的整个生命周期,它们的存在对项目的建造以及后期的运营管理 是很有意义的。集团信息中心负责,BIM研究的工程师苏骏如是表示。
        BIM对于业主的吸引力是最大的。对任何一个项目来说,业主只关心两件事情,一件事情是项目按质按期的完成,减少变更;另一件事情是提高投资回报率,特别对于商业建筑而言,建筑信息模 型好像是真实的虚拟游戏,将比传统的二维效果图更容易吸引到投资。业主不见得能看懂一摞摞的平面图纸,但当你给他一个模型的时候,他一定明白。
BIM的研究工程师苏骏相信: BIM在未来的中国设计市场大有可为,该技术在中国的运用基本依赖于个别复杂项目或者某些特殊业主的特殊需求,若要在深层次的应用,还需要做很多的 工作,但在中国这一定是可以预见的未来!

责任编辑: Helen
