6.结构模型创建

为管道碰撞检查的目的，我们需要创建结构模型而非建筑模型，但由于建筑墙体对管道布置同样有影响，因此我们创建的模型中也包含了建筑墙体。

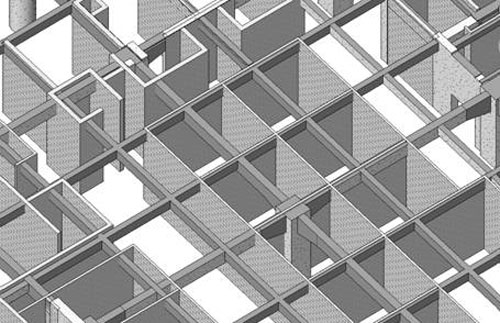

带建筑墙的结构内部

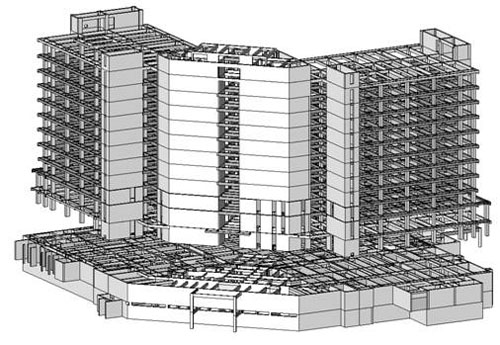

对于高层建筑，按层划分工作集是一种有效的办法。Revit虽然有层的概念，但并没有直接控制层的显示的办法。工作集作为一种协同工作概念下的操作单元，还可以被用作控制层显示的最有效的手段。下图显示的模型中，通过工作集隐藏了中间两层的结构，并隐藏了各层楼板的显示：

通过工作集隐藏了中间两层的结构，并隐藏了各层楼板的显示

与AutoCAD不同的是，Revit中没有“图层”的概念。尽管其它一些BIM软件或造型设计软件如ArchiCAD、Bentley Architectur、Bentley Structure、Rhino等仍然使用图层做为重要工具，Revit还是走上了另外的道路。Revit更倾向于按构件功能、类别来区分并控制。Revit将构件按功能、类型做了很多分类，我们可以直接用这些分类控制构件的显示。例如，可以通过Revit的显示开关直接控制楼板或梁、柱的显示。

而对于其它一些需要用户定制的分类标准，如高度小于800的梁、或顶标高比楼层标高低50的梁等，Revit提供了过滤器以供使用。利用过渡器工具，我们可以随心所欲地按自己的标准把构件分类，控制它们的显示效果，如是否显示，显示为什么颜色、是否透明等等。总的来说，Revit按类型分类的手段也是很丰富的，熟练运用会起到很好的效果，缺点是定制不够直观，初学者掌握起来不象图层那样便捷。

7. 链接结构模型

管线建模时，我们并不直接在结构模型中进行。对于性质不同的工种（结构与MEP），Revit不推荐将它们的模型合而为一，而相互保持独立。链接是保持二者参照的有效手段。

在本医院项目中，我们通过链接的方式，将结构模型链接到MEP模型中作为参考。通过中心文件的链接，可以确保结构模型修改后，MEP模型中的结构也会自动更新。

Revit2011版本一个重大的更新是可以在主模型（MEP模型）中控制链接模型（结构模型）中的工作集的显示，这样，我们就可以在MEP模型中，按需要打开结构层进行参考。在Revit2010中，这项功能要靠其它手段来实现，过程远为繁琐。

8.MEP模型布置及调整

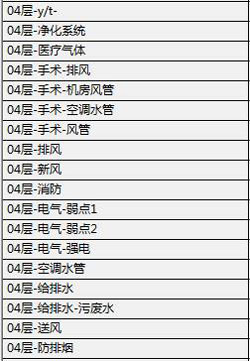

由于是高层结构，工作集的划分同时考虑了管道所在层及管道类型。下图为第4层工作集的划分情况，从中可以看出管线的复杂程度，这也再次说明了BIM设计更多的是管理和协调的问题：

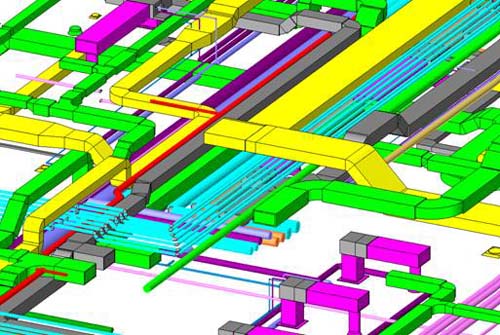

Revit布置和调整各种管道

在Revit布置和调整各种管道时，由于涉及到BIM团队和设计人员的配合，需要更加明确管道布置的规则和优先级。

一般来说，无压有坡度管是关键，如污废水管，空调冷凝水管、蒸气凝水管、雨水管等，这些管道的布置要优先考虑，因为它们要求一定的单向坡度，以便管中液体能够在自重作用下顺利流动，这类管后期调整的余地不大，布置不当甚至影响建筑吊顶高度。

各类风管尽可能靠上布置，对于比较紧张的无压有坡管，要考虑风管避让它们。

其它管道，原则上本着有压有坡管优于于有压无坡管，上下转弯有限制的管优先于可自由转弯的管，以及小管让大管等指导性原则进行，实际调整中再结合实际情况进行灵活调整。

比较自由的管道，如医疗气体管、通气管等优先级可适当靠后。但需要注意相应的特殊事项，如通气管不能形成U型弯，以免形成凝水堵塞管道。

热水供、回水管，空调冷热水管等，按一定坡度“抬头”走，但延伸较长时需要较大的竖向空间，需要在一定距离后向下折，此时需要注意在下折的地方预装放气阀。风机盘管本身可以当做放气阀用。

考虑到结构跨度大，梁高有一定的空间，经协调我们将消防管穿梁布置，有效地节省了布置高度。

对于竖向空间紧张的区域，我们还考虑增设同类管道避免空间交叉的办法。如：为避免污废水管交叉，我们将污水管分为并行的两根，引入管井后再交叉合并，这也有效降低了的空间高度需求。

地下一层结构及管道布置

管线碰撞检查是Revit提供的一个有效工具，可以帮助我们检查需要查看的部分或全楼的碰撞情况，碰撞可以有选择地进行，如只检查风管与结构的碰撞、风管之间的相互碰撞、或污水管与风管的碰撞等等。但Revit提供的碰撞检查功能比较单纯，只能检查到管道之间的硬碰撞，条件更复杂的碰撞检查，如间距检查，则需要导入到Navisworks软件中进行。

9. 困难与不足

仅从设计单位内部来说，实施BIM最大的困难在于初期环境的建设。这可概括为以下几点：

首先，人们从2D到BIM设计的观念转变并非易事。这在前面已经述及，不再重复。

其次，Revit系列软件的本地化程度仍需要进一步提高。我们在实施过程中，制作了大量符合中国标准并适合我院做法的族，如各种风机盘管、管道连接件，结构构件如变截面梁，门型梁等，并对模板进行了多处定制以适合中国规范。我国的设备厂商尚未象国外厂商那样直接提供产品的族文件，这使得模型在造价估算及运营管理上缺乏依据，模型的精确性受到影响。欲使BIM在建筑全生命周期发挥作用，这个问题必须解决。

另外，软件运行效率依然存在问题。随着Revit2011版本的推出，软件运行效率较之前的版本有了较大提升，曾被广泛诟病的硬件需求过高的问题得到了一定缓解。但是，为提高生产效率，Revit依然需要强大的硬件作为支撑，为此，中心采用了先进的图形工作站及Windows7 64位操作系统运行Revit，实施BIM的成本问题依旧不容忽视。我们期待Revit在优化程序内核，提高运行效率方面加快研发步伐。

最后，培训所需要的时间、资金成本需要仔细规划，合理安排，尽量避免影响正常生产。

总之，初期较高的综合实施成本，包括软硬件投资、人才招募、BIM团队建设、管理跟进、人员培训等均是阻碍BIM推行的因素。

注：本文曾刊登于《建筑技艺》杂志
