（4）细水雾降温系统

国家电网馆还采用了细水雾降温系统降温，使人员等候区空间的温度能够进一步下降。

经过BIM计算比较，虽然综合这些方式65万元的初投资高出达到相同效果的常规空调方式7%，但年运行费用只有356元，远低于常规空调方式达到相同效果需要的用电189000度、共计运行费用15.1万元；从低碳减排角度考虑，本项目设备每年运行耗电所引起的CO2当量排放为0.413t，仅为常规空调方式CO2当量排放量178吨的0.2%，从而大大节约了能源、减少了碳排放。这种以数据说话，不再是传统的“大概”、“差不多”的方式，使业主对绿色节能环保有了更深的认知，达到了非常好的效果。

在国家电网馆设计过程里还利用Revit模型将GBXML格式传给Ecotect软件，进行日照分析、可视度分析、光环境分析及热环境分析等，通过客观的数据来辅助设计师进行方案调整与优化。在结构专业进行应力计算分析过程中，将Revit模型导出到结构分析软件SAP2000里进行应力分析，在多种振型下验算建筑结构的安全性。

国家电力馆热分析

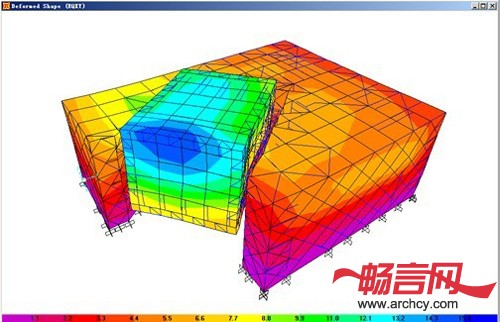

X向双向地震下结构的变形分布图

通过BIM模型将所有关联的工程信息有序地组织、存储起来，并对其进行各种分析计算，使工程信息成为一个有机的整体，进而为项目各利益相关者提供其所需的各类报表，如门窗明细表、材料表、工程量清单、管线、弯头、以及机械设备清单等，从而确保项目信息的准确性和实时性。

在整个施工图设计过程中，BIM的优势在三维管线综合上体现得淋漓尽致。传统的二维CAD图纸都是在平面上考虑管线布置，虽然会对标高有所控制，但在这样一个狭小的空间里管线碰撞会非常严重。通过BIM技术，在虚拟的三维环境下由计算机自行完成管线与结构构件之间的碰撞检查，大大提高了设计师管线综合设计的技术解决能力。

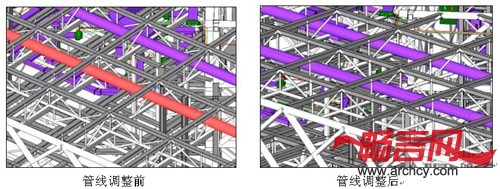

BIM大大提高了设计师管线综合设计的技术解决能力

国家电网馆最大可容纳1 200名参观者同时参观，加上工作人员接近1 400人，设计按世博会疏散要求布置了楼梯，但场馆运营方还是有所担心。因此设计师将BIM模型导入到IES中，通过数字仿真技术，根据展馆各层的容纳人数进行了人流疏散的模拟，得到了较为真实的疏散过程中可能出现的各种情况，并自动生成包含疏散过程的详细数据，辅助项目组分析、调整疏散路径，优化疏散方案，取得了各方的认可。
