三、施工阶段

在施工阶段，施工单位可以将BIM模型和计划进度进行数据集成，以实现BIM基于时间维度的4D应用。通过BIM的4D应用，除了可以按天、周、月看到项目的施工进度并根据现场情况进行实时调整，分析不同施工方案的优劣，从而得到最佳施工方案；也可以按秒、分、时对项目的重点或难点部分进行可建性模拟，进行诸如建筑机械的行进路线和操作空间、土建工程的施工顺序、设备管线的安装顺序、材料的运输堆放安排等施工安装方案的优化。

由于可以同步提供有关建筑质量、进度以及成本的信息，BIM可以方便地提供工程量清单、概预算、各阶段材料准备等施工过程中需要的信息，甚至可以帮助人们实现建筑构件的直接无纸化加工建造。通过建筑业和制造业的数据共享，BIM将大大推动和加快建筑业的工业化和自动化进程。

由于建设项目的投入不是一次性到位的，而是根据项目建设的计划和进度逐步到位的，因此，BIM结合施工计划和工程量造价，可以实现5D应用，实现建筑业的“零库存”施工，最大程度发挥业主的资金效益。

以BIM模型和3D施工图代替传统二维图纸指导现场施工，可以避免现场人员由于图纸误读引起施工出错。此外，通过利用激光扫描、GPS、移动通讯、RFID和互联网等技术与项目的BIM模型进行整合，指导、记录、跟踪、分析作业现场的各类活动，不仅能保证施工期间不产生重大失误，同时也为项目运营维护准备了准确、直观的BIM数据库。

国家电网馆项目施工周期紧，施工难度大，因此如何有效地调配现场施工资源及如何制定合适的施工进度成为关键。特别是钢结构部分，由于建筑的结构和立面表皮肌理充分结合，形成斜交叉的结构体系，大大增加了施工难度，因此在钢结构安装环节，设计师与钢结构施工方一起合作，通过BIM模型与施工组织进度计划相链接，利用Navisworks对钢结构的安装施工进行了4D施工模拟，从而对原有安装方案进行了优化和改善，大大提高了各方对施工进度的把控能力。

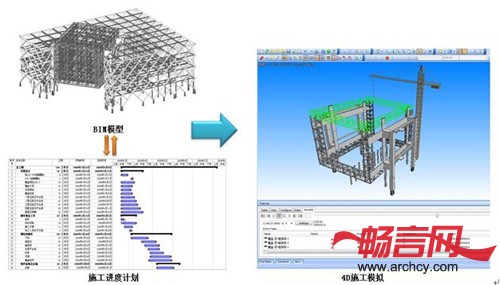

利用Navisworks对钢结构的安装施工进行了4D施工模拟

项目的钢结构有大量连接节点，设计师将Revit模型导入Xsteel内进行深化，分析每个节点的构造及连接方式，形成最佳方案，并通过三维模型指导现场安装施工。

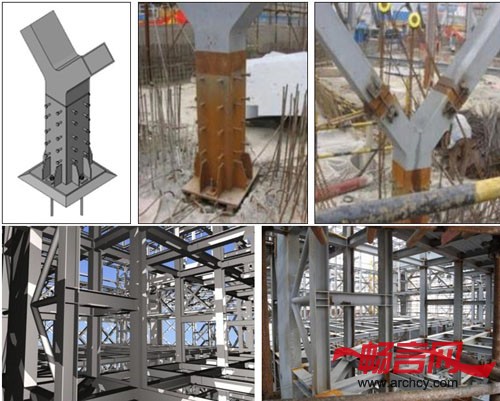

通过三维模型指导现场安装施工

四、运营阶段

在建筑生命周期的运营管理阶段，BIM可同步提供有关建筑使用情况或性能、入住人员与容量、建筑已用时间以及建筑财务方面的信息。BIM可提供数字更新记录，并改善搬迁规划与管理。它还促进了标准建筑模型对商业场地条件（例如零售业场地，这些场地需要在许多不同地点建造相似的建筑）的适应。有关建筑的物理信息（例如完工情况、承租人或部门分配、家具和设备库存）和关于可出租面积、租赁收入或部门成本分配的重要财务数据都更加易于管理和使用。稳定访问这些类型的信息可以提高建筑运营过程中的收益与成本管理水平。

2010年5月1日上海世博会正式拉开帷幕，国家电网馆也进入正式运营阶段，经过了难忘的730天，BIM顺利完成了从设计到施工的使命。但这并不意味着BIM全部使命的结束，CCDI的BIM团队正与业主方密切沟通配合，继续通过BIM模型并结合传统的设施管理系统，为场馆的日常运营提供直观的可视化服务。

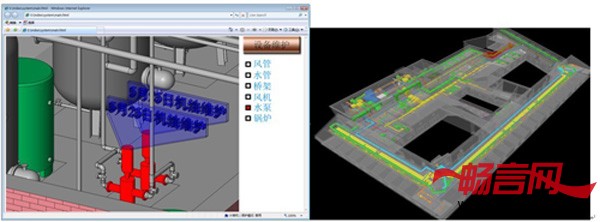

通过BIM模型并结合传统的设施管理系统，为场馆的日常运营提供直观的可视化服务

考虑到国家电网馆对于世博浦西园区的输配电功能及重要意义，通过BIM模型，运营方可以在不触及建筑及其设备的情况下，“更换和调整”整栋建筑中所使用的系统、设备及其参数，来模拟出性能更好或更差的状态，以便确定和修改系统的操作，提高整个建筑物的性能，同时也为运营方在进行场馆运营维护过程中提供必要的数据参考。

五、结语

世博会国家电网馆项目向我们揭示了，应用建筑信息模型带来的益处已经超越了设计阶段，惠及施工以及将来的建筑物的运作、维护和设施管理。我们相信BIM在项目规划、设计、建造和运营过程的协同应用将成为未来建筑工程行业的趋势。BIM建筑信息模型的发展不仅仅是现有技术的进步和更新换代，它也将间接表现在生产组织模式和管理方式的转型，并更长远地影响人们思维模式的转变。BIM这场信息革命，将不受个人好恶和思维习惯的束缚而向前推进，它对于工程建设从设计、建造、加工、施工、销售、物业管理等各个环节，对于整个建筑行业，都必将产生深远的影响。
