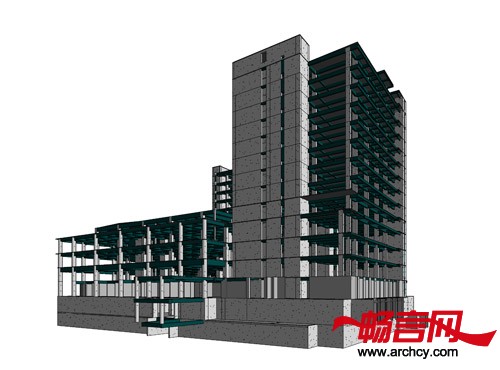

链接结构模型

管线建模时，我们并不直接在结构模型中进行。对于性质不同的工种（结构与MEP），Revit不推荐将它们的模型合而为一，而相互保持独立。链接是保持二者参照的有效手段。

在本医院项目中，我们通过链接的方式，将结构模型链接到MEP模型中作为参考。通过中心文件的链接，可以确保结构模型修改后，MEP模型中的结构也会自动更新。

Revit2011版本一个重大的更新是可以在主模型（MEP模型）中控制链接模型（结构模型）中的工作集的显示，这样，我们就可以在MEP模型中，按需要打开结构层进行参考。在Revit2010中，这项功能要靠其它手段来实现，过程远为繁琐。

MEP模型布置及调整

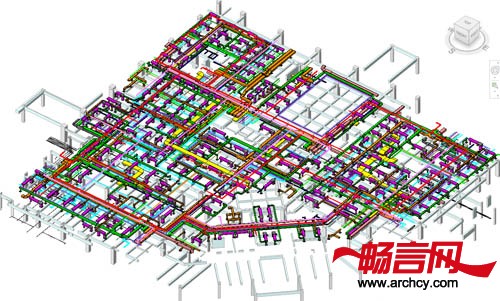

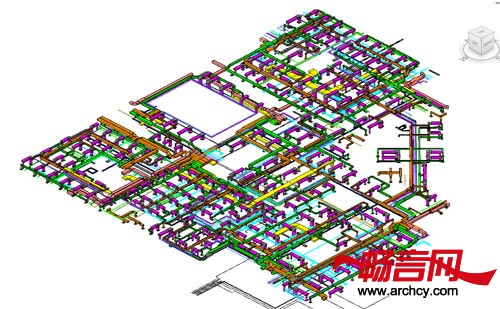

由于是高层结构，工作集的划分同时考虑了管道所在层及管道类型。下图为第4层工作集的划分情况，从中可以看出管线的复杂程度，这也再次说明了BIM设计更多的是管理和协调的问题：

在Revit布置和调整各种管道时，由于涉及到BIM团队和设计人员的配合，需要更加明确管道布置的规则和优先级。

管线综合设计

一般来说，无压有坡度管是关键，如污废水管，空调冷凝水管、蒸气凝水管、雨水管等，这些管道的布置要优先考虑，因为它们要求一定的单向坡度，以便管中液体能够在自重作用下顺利流动，这类管后期调整的余地不大，布置不当甚至影响建筑吊顶高度。

各类风管尽可能靠上布置，对于比较紧张的无压有坡管，要考虑风管避让它们。

其它管道，原则上本着有压有坡管优于于有压无坡管，上下转弯有限制的管优先于可自由转弯的管，以及小管让大管等指导性原则进行，实际调整中再结合实际情况进行灵活调整。

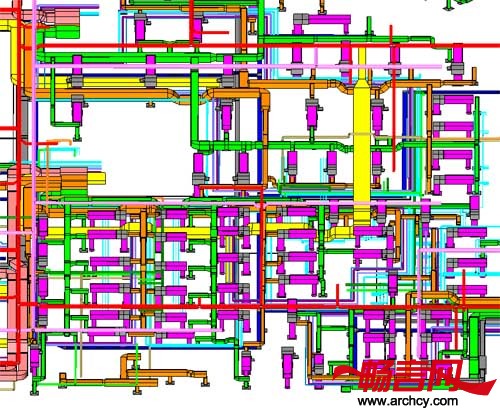

将消防管穿梁布置，有效地节省了布置高度

比较自由的管道，如医疗气体管、通气管等优先级可适当靠后。但需要注意相应的特殊事项，如通气管不能形成U型弯，以免形成凝水堵塞管道。

热水供、回水管，空调冷热水管等，按一定坡度“抬头”走，但延伸较长时需要较大的竖向空间，需要在一定距离后向下折，此时需要注意在下折的地方预装放气阀。风机盘管本身可以当做放气阀用。

考虑到结构跨度大，梁高有一定的空间，经协调我们将消防管穿梁布置，有效地节省了布置高度。

管线综合设计

对于竖向空间紧张的区域，我们还考虑增设同类管道避免空间交叉的办法。如：为避免污废水管交叉，我们将污水管分为并行的两根，引入管井后再交叉合并，这也有效降低了的空间高度需求。

管线碰撞检查是Revit提供的一个有效工具，可以帮助我们检查需要查看的部分或全楼的碰撞情况，碰撞可以有选择地进行，如只检查风管与结构的碰撞、风管之间的相互碰撞、或污水管与风管的碰撞等等。但Revit提供的碰撞检查功能比较单纯，只能检查到管道之间的硬碰撞，条件更复杂的碰撞检查，如间距检查，则需要导入到Navisworks软件中进行。

管线综合设计
