一、 工程概况

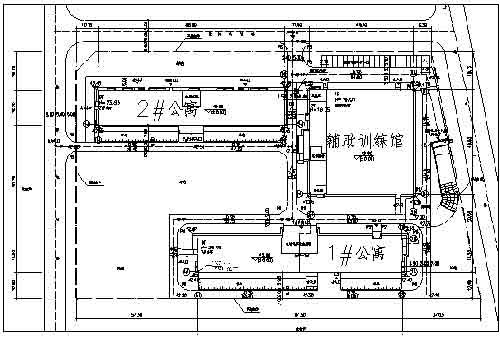

北京体育大学运动员公寓、餐厅、辅助训练馆项目是奥运项目，供北京奥运会中国运动员训练及居住使用。本项目位于北京体育大学院内东侧，南临研究生公寓，西侧北侧均为运动场，东侧为上地东二路，总建筑面积28368平方米，分为1#公寓、2#公寓、辅助训练馆三个单体建筑。其中运动员公寓地上六层、地下一层，采用钢筋混凝土框架剪力墙结构形式；辅助训练馆地下一层、地上二层，训练大厅两层通高，采用钢筋混凝土框架结构形式，训练大厅采用钢结构网架屋面结构形式。三个建筑地下连成一体。（见图1)

图1

二、 结构方案

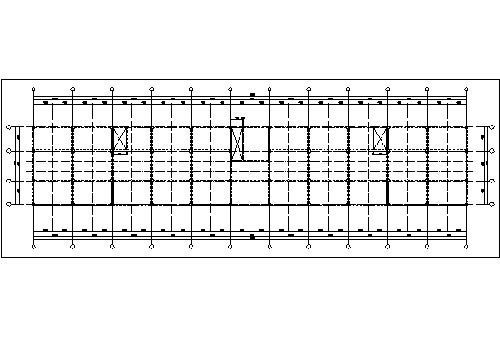

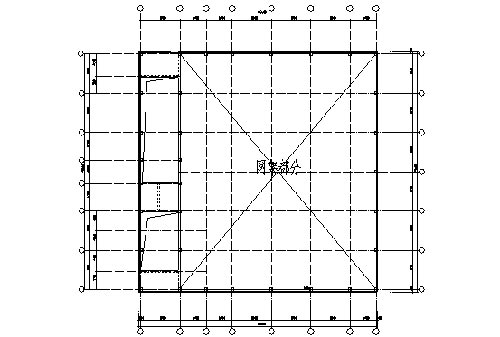

由于公寓是供运动员使用，因此要求室内净高较高。为了达到此要求，结构设计时尽量减小框架梁高，利用建筑平面特点合理布置柱网就非常重要，公寓楼的宽度虽然不是很宽，但利用公寓楼中间是走廊与卫生间的特点布置四排柱有效的减小了梁的跨度，达到了降低梁高的目的，同时柱的截面尺寸也得以控制（见图2）；辅助训练馆训练大厅跨度约40mx50m的大跨度空间，通过采用轻型钢结构网架结构得以实现（见图3）。

图2

图3

三、 结构设计中的几个关键问题

1、 不均匀沉降

本工程1#、2#运动员公寓、辅助训练馆三个建筑地下部分相连，三个建筑相连部分只有地下一层，地上为消防通道，因此此相连部分与三个建筑的沉降相差较大。为了解决此部分差异沉降，设计中要求基础持力层应选为细砂层，减小主楼的沉降量，同时在主楼与消防通道相连部分设置沉降后浇带，在主楼结构封顶两个月后再封闭后浇带。通过设置以上措施，取得了很好的效果。

2、 运动员公寓结构计算嵌固部位的选取

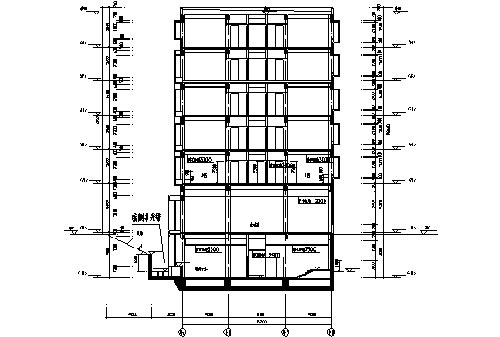

1#、2#运动员公寓地下一层南侧开了一条通长的采光带（见图4），这就给结构计算嵌固部位的选取带来了一定的难度，水平力方向的改变嵌固部位的位置也不同。本工程计算时分别采用首层楼板（+0.000板）和地下室底板作为嵌固部位进行计算，取两次计算的大值进行设计，首层楼板（+0.000板）按嵌固板的构造进行设计。

图4

3、 结构的超长问题

2#公寓长88米，超出了规范规定的55米的要求，属于超长结构。结构超长容易在温度应力和混凝土收缩应力的共同作用下产生裂缝，针对此问题设计中主要采取“抗”和“放”两种方法，“抗”主要增加长向框架梁通常配筋量，加强两端板的配筋等措施；“放”是沿长度方向每隔30米左右设置一道伸缩后浇带，控制后浇带封闭时间，用以减小混凝土收缩应力带来的影响。

四、 结语

本工程已经投入使用，结构设计通过采取以上的各种措施，取得了很好的效果，不但满足了建筑净高的要求，同时柱截面尺寸也比较小，而且位置设置比较巧妙，通过装修看不出有结构构件的迹象，受到了一致好评。
