地下停车场LED智能节能灯FP18A

产品组成

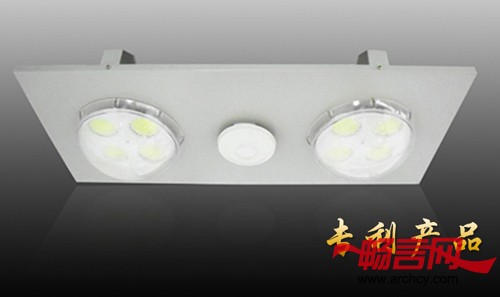

本产品为FP18A地下停车场LED智能灯，其组成如下：

①总成板  外廓为700毫米×300毫米的冷轧钢板外表喷塑，是产品各个部件安装的骨架。

②灯头  两个LED灯头安装于总成板的下表面对称部位。每个灯头集成了4块2W LED面光源，是产品的核心发光部件。

③移动探测器  总成板下表面中间，安装了一只被动红外移动探测器，用来探测有无人、车活动。

④控制器  安装于总成板上表面中间部位，是本产品的智能中心和控制部件。控制器上设有：Ⅰ，电源引线，用以连接供电电源线；Ⅱ，保险管；Ⅲ，状态开关，用来设置灯具工作状态，分全亮、全暗和智能三个状态。调试时，可分别切换到全亮、全暗状态检查灯具情况，运行时应切换到智能状态。

⑤安装机构  本产品有两种安装方式。吊杆安装时，可将吊杆穿入总成板悬挂梁中央孔内；悬挂链安装时，可将悬挂链穿入总成板上预留的悬挂孔内。

地下停车场LED智能节能灯FP18A

产品功能及参数

本产品可以探测其照明范围内是否有人、车的活动。当没有人、车活动时，灯具处于休眠状态，呈低亮度。有人、车活动时，灯具自动转为高功率状态，呈高亮度，以方便使用者活动；在人、车持续活动期间，灯具一直呈高亮度；人、车活动停止后，延时一段时间（延时时长可按用户要求预先设定），灯具恢复到休眠状态，呈低亮度。

FP18A地下停车场LED智能灯参数

探测范围：直径7.5米（安装高度2.4米）

高亮功率：17～19瓦

休眠功率：2～3瓦

安装高度：2.8～2.9米

输入电压：交流170～240V

保险管：Ф5×20  250伏2安培

产品安装调试

① 灯具检查  检查灯具外观正常，无机械损伤痕迹，灯具组成齐全。

② 确定安装位置，根据需要，确定安装位置并在停车场屋顶划线。

③ 打孔安装悬挂装置  在确定位置用电锤打孔，穿入吊杆或悬吊挂钩。两根吊杆的距离为400毫米，吊杆直径建议为8毫米。四根悬挂链的距离为680毫米×300毫米。

④ 悬挂灯具  灯具悬挂时要保证方向端正，姿态水平。建议将灯具高度调整到2.8米至2.9米之间，各灯具高度差不得大于10毫米。

⑤ 连线  将供电电源线与灯具预留引线可靠连接并有效绝缘；注意一定要将保护接地线与灯具接地端子可靠连接。

⑥ 调试  上电，确认供电正常；将状态开关切换到全暗状态，确认灯头为低亮度；将状态开关切换到全亮状态，确认灯头为高亮度；然后将状态开关切换到智能状态。

⑦ 实地测试  以人、车两种触发方式测试。确认人、车进入探测范围并在区域内活动时，灯具自动转换为高亮度，人、车离去后，经过一段延时，灯具自动转换为低亮度。各灯具之间，高功率亮度、休眠亮度及延时时长应基本相同。
