对夏热冬暖地区建筑围护结构的节能设计措施的探讨
发布时间: 2010-02-04   来源:畅言网archcy  转载自:佛山市南海城乡建筑设计有限公司注册建筑师
上一页 1 2 3 4 5 下一页

热桥形成的危害主要表现:(1)在夏热冬暖地区使外墙内表面局部温度升高,对人体造成热辐射;(2)夏季炎热季节在热桥处,其温度会与主体围护结构相应部位有较大温差,产生漏洞因此产生主体向热桥部分传热,再传至室外,从而导致附加能耗增加。

《民用建筑节能设计标准》JGJ26-95中现定对外墙的传热系数需考虑周边混凝土梁、柱等热桥的影响。按面积加权平均法求得其平均传热系数公式,并要求按这一公式计算外墙传热系数值,其值不超过标准规定的限值;另外还规定对围护结构的圈梁、构造柱、门窗过梁等热桥部位影响采取必要的保温措施,以保证内表面温度不低于室内露点温度,且相应提高外墙体保温性能,减少附加传热损失。采用外墙内保温时,根据计算需要必须对热桥部位做保温处理,否则,外墙保温层厚度将需要成倍增加,甚至在实践中不可行。这一规定在节能设计和施工图审查中容易被忽略。这个误区在于:采用内保温设计时,只按统一公式计算出外墙的平均传热系数不超过限值,就认为达到了节能标准。尤其是当代建筑艺术不断提高和需求,使得南方建筑更多的趋向于平面凹凸错落变化,楼层局部挑高架空,大开口,加大了建筑体型系数,形成了更多的热桥,这些部位应该在建筑节能设计中另外采取保温隔热措施,不能遗漏。具体的技术性措施有:(一)在热桥两侧增加足够长度附加隔热层做法,如在周边热桥部位粘贴一定厚度的聚苯板或贴砌一定厚度的加气混凝土砌快等高效保温材料,本地区最常用的是在热桥部位内侧抹一定厚度和长度的无机隔热保温砂浆的措施。

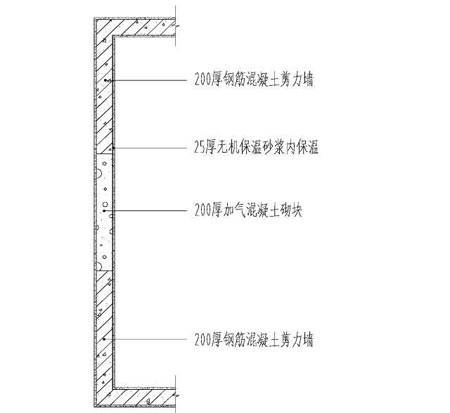

图六   高层框剪结构东、西山墙内保温隔热构造

特别值得注意的是:高层框架剪力墙结构的住宅建筑东西山墙,其构造混凝土剪力墙比例占山墙长度大多超过30%-50%以上,虽然采用性能化指标权衡计算方法也可通过隔热验算,但无论从节能原理上还是因混凝土的高导热系数所造成该处房间热辐射对居住者舒适性的不良影响,都是不可忽视的现象,因此应引起节能设计者的重视和认真对待:建议采取增加一层20-30厚无机保温砂浆的内隔热措施。见图六

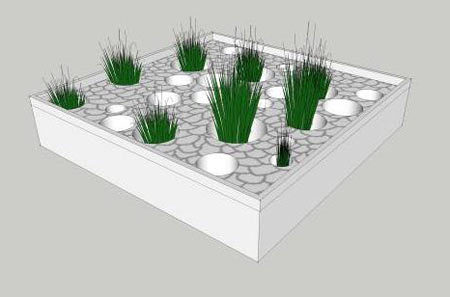

图七    垂直绿色种植标准板块

目前有一种新型绿色节能墙板,称为标准化的垂直绿化种植系统。它适合于建筑物的内、外墙,植物可以和墙面成90度角,可在各种环境下种植。该系统采用0.3m×0.3m的板块,板块材料是防紫外线,不可燃的聚乙烯制成。每个板块内包括一个营养基,板块约82-90mm厚,安装在不锈钢或铝框架上,框架被固定在垂直的墙面上。见图七

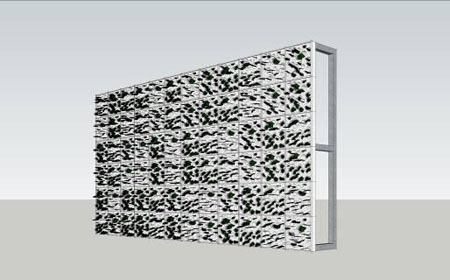

图八    标准化垂直绿化种植系统

板块由结构的孔中生长的多种植物搭配组成,可以是叶状草本植物,也可以是藤本攀援植物,并采用增压喷头的水滴灌系统进行浇水、液体施肥,维护成本低,还方便植株替换。植物能从板块中长出200mm左右形成厚厚的绿毯,或是攀援直上的绿色幕墙。见图八
