项目概况

实施BIM管线综合的MEP项目为清华大学新建医院一期工程门诊综合楼，基地位于北京市昌平区天通苑社区内，总用地面积为 10.14 公顷。清华大学新建医院为1500 床三甲综合医院，总建筑面积为225000 平方米。其中，1#门诊住院楼总建筑面积为94510平方米，地下2层，地上13层；建筑高度为63.45米；属于一类高层建筑。

该医院建筑构造复杂、布置变化多、管线最复杂的地下二层到地上五层均为不同的标准层，且层高也不一致。各类风管、水管不仅种类多、分布密集，而且要求布置精准，并尽量节省空间。对于这个项目，依靠通常的2D设计手段已很难完成。在这种情况下，BIM中心与该项目设计人员合作，采用 Revit MEP进行了3D管线布置，与设计人员一起在3D状态下成功进行了管线调整，不仅避免了碰撞，也尽可能地提升了房间使用空间高度。在此过程中，还有效地开展了BIM培训及推广工作。

实施BIM管线综合的MEP项目清华大学新建医院一期工程门诊综合楼

整体组织

该项目采取传统设计与BIM设计相结合的方式进行，项目组分为设计团队与BIM团队，两个团队的协作贯穿项目始终。

软件方面，BIM团队主要采用了Revit 2011系列中的Architecture和MEP，另外还有一些外围辅助软件，如Autodesk Design Review2011等。

院方要求通过本项目的实施达到两方面的目的：一方面通过BIM团队的协助，完成该项目的BIM模型建立与调整，另一方面，BIM团队要完成设计团队向BIM过渡的引导工作。

BIM培训是一个相对漫长的过程，不可能一蹴而就，因此BIM中心为工作的每一步均设置了现实可行的目标，使关键的跨越和循序渐进的过渡很好地结合。做好概念普及、重点培训、以点带面、示范引导等各个方面的工作。

结构模型创建

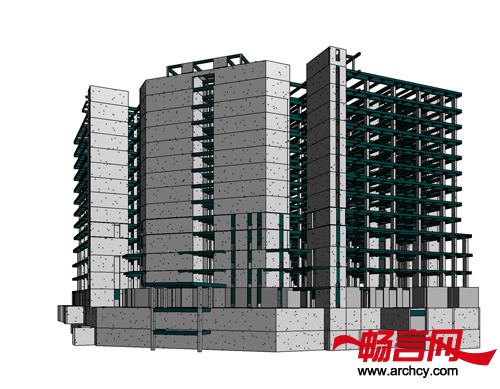

为管道碰撞检查的目的，我们需要创建结构模型而非建筑模型，但由于建筑墙体对管道布置同样有影响，因此我们创建的模型中也包含了建筑墙体。下图为地下一层的一部分：

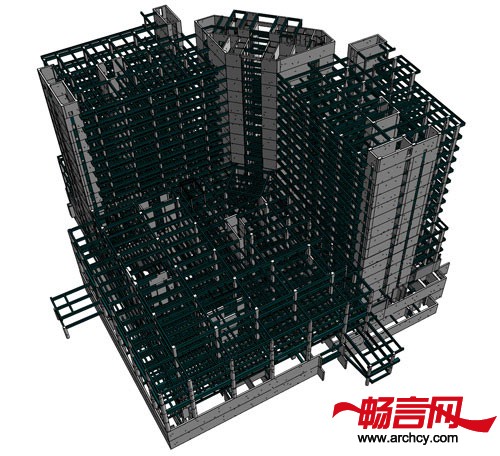

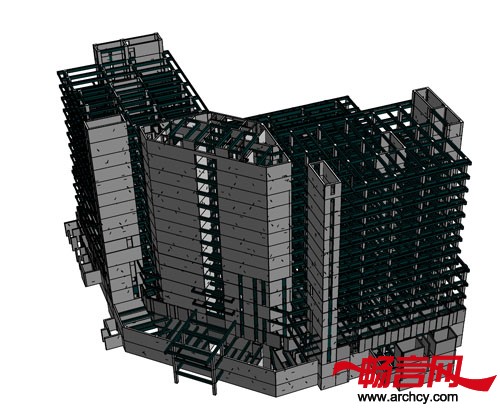

对于高层建筑，按层划分工作集是一种有效的办法。Revit虽然有层的概念，但并没有直接控制层的显示的办法。工作集作为一种协同工作概念下的操作单元，还可以被用作控制层显示的最有效的手段。下图显示的模型中，通过工作集隐藏了中间两层的结构，并隐藏了各层楼板的显示：

Revit更倾向于按构件功能、类别来区分并控制

与AutoCAD不同的是，Revit中没有“图层”的概念。尽管其它一些BIM软件或造型设计软件如ArchiCAD、Bentley Architectur、Bentley Structure、Rhino等仍然使用图层做为重要工具，Revit还是走上了另外的道路。Revit更倾向于按构件功能、类别来区分并控制。Revit将构件按功能、类型做了很多分类，我们可以直接用这些分类控制构件的显示。例如，可以通过Revit的显示开关直接控制楼板或梁、柱的显示。

而对于其它一些需要用户定制的分类标准，如高度小于800的梁、或顶标高比楼层标高低50的梁等，Revit提供了过滤器以供使用。利用过渡器工具，我们可以随心所欲地按自己的标准把构件分类，控制它们的显示效果，如是否显示，显示为什么颜色、是否透明等等。总的来说，Revit按类型分类的手段也是很丰富的，熟练运用会起到很好的效果，缺点是定制不够直观，初学者掌握起来不象图层那样便捷。

由于是高层结构，工作集的划分同时考虑了管道所在层及管道类型
