祈斌 清华大学建筑设计研究院副总建筑师

我们从奥运会几个项目，国家体育场包括国家体育馆，以及其他几个场馆投标一路杀下来，至今我们中标的射击馆确确实实在做起来的时候跟我们课题是非常难，他前期跟竞赛规则和造价，方方面面要求非常严格，客观来讲我们从事飞碟射击馆的设计，以前对这个项目了解不是很多，在这个前提下我们来做这个设计，这对于我们来说是一个挑战。同时在另一方面，从建筑的本身来讲，他说他们造价是9000一平米，我们射击馆平均造价不到5000，飞碟不到4000，这两个项目是全额的发改委的投资项目，就是百分之百由国家投资，没有任何企业，所有的设计在初步设计定的材料和造价在后期不允许超一分钱，这个来讲设计阶段对于材料、工艺和后期的控制提出很高的要求。

我们剖开理念和建筑的其他层面，我们对于建筑的一些方面，尤其在表皮方面我们做了一些探讨和研究，通过这些把我们建筑的理念话做可以操作的层面实施到具体建筑操作层里面去。首先探讨一下表皮的意义，我们认为作为一种表皮应该有四个层面的意义来探讨，首先是一个建筑的外衣，也就是一种外乎结构。第二层是一个建筑与外界环境的交流界面，通过这样一种表皮，室内、室外可以产生一种关系，同时也是一个功能元素。现在很强调建筑节能，建筑的环保，表皮其实是建筑很重要的一个元素，作为建筑师一方面作为平面建筑的功能，建筑的空间是建筑创作一个很重要部分，另外很重要一点作为表皮，除了建筑的形态，形象功能以外，在现在的情况下功能性的要求会更加的突出。

最后一点我想作为一个表皮，更重要表达理念的建筑，在射击馆和飞碟这两个项目当中，我想借助于表皮四个点展开一下我们的想法。

首先在射击馆的资格馆做了一个呼吸幕墙的设计，在我们射击馆里面应用当中，我想重要可能突出是一种事宜的，尤其跟运动相结合的，大家现在也在研究，包括也在应用的技术更恰当的结合在理面。除了咱们常见的内层，外层两层玻璃幕墙以外，在我们玻璃幕墙外皮挂了一层热转移木门的墙，这起到一个遮阳的作用，这跟双层幕墙是互动的，起到一个共同的作用来完成玻璃幕墙的生态作用。

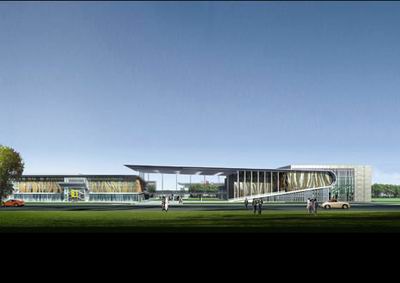

2008奥运会北京射击馆

另外在顶部也做了横向遮阳，这样横向遮阳，纵向遮阳以及室内内部两层玻璃幕墙，以及上下开口，这样几套系统共同作为在春季、夏季、秋季、冬季不同的环境下形成比较好的节能效果。

实际上构造情况是这样，我们双层幕墙是坐在资格赛二、三层之间。平面来讲内层幕墙是在层间两的普通的单层墙，外层有一层玻璃，在这个里面从外表皮，我们也做出了树林和数目的概念，内测其实很简洁，就是一个玻璃幕墙的效果。

我们提出了这样一个设计理念，包括去发改委的努力和争取，把这个想法逐步的变成现实，在过程当中我们做了一些模型，包括跟厂家配合，包括一些细致的结点，工艺、构造，目前双层墙已经完全完成了，目前在这里面我们把两层墙中间设计三个风力，还有一套电脑装置，应该说双层墙功能目前还是完成一部分，根据我们设想下一阶段要结合实际室内、室外的工况，应该是有一套软件系统来支撑硬件系统的工作，这样根据内外不同的温度和环境工况做出更智能化的系统，这下一步还有具体跟踪跟深化的细节。

两层幕墙之间的间距是650，这保证了从安装到以后的清洁、维护以及热供方面的要求。从遮阳板的设置考虑，我们有两个功能，它既是遮阳措施也能观景，从正面看我们百叶是10×200，但是从侧面看过来，由于我们有20个进深，从侧面看墙的遮阳效果这逐渐比较强。

第二，我们造价对于我们来讲是一个严峻的课题，我们一开始不刻意的做任何装饰，我们把建筑本身需要的材料和工艺很客观，很真实的表达出来，这是我们最后的思路。在这个体系上我们对混凝土做了一个真实的表达，这包括连接体包括整个后面的体系里面，我们引入了混凝土挂板的做法，这个在国外用得很多，对于钢结构大型的建筑，包括里面结合板墙做的其他拉磨以及其他工艺的做法，我们这里面用的清水墙的做法，这是这些工艺里面最成熟的做法，这基本的格局在建筑的外墙挂一层预制混凝土挂板，这本身是1×2.5米，深度标准尺寸应该在200。在纵向跟结构主体相连接，因为射击馆跟其他场馆有很大的不同，希望馆内营造一种非常宁静，非常安静的场所，它是一种很静的比赛，不是像其他运动是实现一种兴奋的状态，这样挂板有很好的隔声效果，这样做下来馆内室内、室外噪声格局方面起到很好的做法。

我们整个内部做了保温层，防水层和隔离层，这跟我们建筑的幕墙是结合起来的，尺度是2.5×1米。我们资格赛馆和决赛馆有一个天桥，天桥的部位有混凝土挂板，这些跟天桥的部位交接了。整个建筑从建筑理念，从一开始到最后的完成应该说是连贯的，所以说在混凝土挂板工艺方面我们逐步延伸到室外，我们把外部的混凝土挂板向外部进行的延续。

在资格赛馆休息停里面有一个墙，这块我们做的是GRC的水泥板，我们也是希望用本色，所有这些不希望用人工加什么颜色。材料本身的颜色其实是这样一种朴素的质感，给人一种安静的氛围，我想这个射击运动给运动员在里面提供比较好的状态的反映。这里面观众厅的入口、观众休息厅，我们整体希望通过建筑材料的工艺传递给人的信息是安静的，舒适的自己的建筑空间。

第三部分我想讲一下这里面我们结合一些特殊的射击馆的工艺，这跟他本身的竞赛要求形成了特殊的建筑表皮效果。首先在资格赛馆有一个开场靶区，我们研究靶子构造在结构体表面做两轮钢板，在表面做一层木板，有钢板和木板的结构体，既仿制穿弹也仿制跳跃，这整个外面是一层一层的，运动员看过去看不到天，完全是一种很自然的木质材料。

图片来源：百度

还包括在自然采光的构成上面，因为在资格赛馆的二层，我们这个馆是目前国内外少有的把两个馆跌落起来做的两个馆，这个馆在二层十米靶做了一些自然采光的构造，尤其对十米靶朝北的设计馆的位置做了一个反光馆，这正好在1.4米靶心的位置形成比较好的照射功能。

包括射击馆有一些特殊的隔声、声学，以及一些工艺要求，所以在设计当中我们出发点还是把建筑工艺和材料与其他本身的需求真实的表达出来，通过这种真实的表达获得很朴素，很自然的建筑表达。

第四部分讲飞碟的建筑想法。因为飞碟馆我刚才谈了造价更紧张，大概不到四千块钱一平米，在这个前提下我们建筑尺度很小，我们是一个单层建筑，我们更多的想到跟地方的材料，建筑风格，地方的建筑文化传统有适合的结合。在普通的外墙，我们在外形留了十二公分宽的外墙表皮区，我们做了几种不同材料，包括有木板，优波离墙，还有半采光的砖做的镂空的部分。砖用的青砖砌的，我们也希望把北京地方材料工艺表达出来。

通过这几种材料工艺，因为房子很小，尺度很小，在这个基础上我们通过木板，通过玻璃板不但能够把材料的工艺表达出来，而且能把材料的质感很清晰的表达出来。由于我们采取的做法都是用本身的材料，木板就是木板，钻墙用的清水砖的砌筑，我们希望很真实的表达。

包括在飞碟二层平台下面我们做了四个小院，这也是跟传统的院落式格局相结合，同时在这个院落里面有比较细腻的平面处理和质感，其实给人很好的一种活动空间的感觉，包括局部的入口。

比赛区有飞碟的几个标准工艺要求，这个在任何一个靶场都是必备的功能性的要求，在这个馆里面我们结合清水墙而且结合北京地方的建筑形态，跟长城的烽火台进行了结合，通过了烽火台隐蔽墙的一些做法。包括我们遮阳棚下面用的也是木材，这个作为飞碟来讲是很朴素，很常用的，因为原来是起源于乡村运动，在国外很多都是非常朴素的木质作为场馆的基调，我们把项目的特点，这种材质跟地方的材料相结合以后形成了表达的特点。
